抽拉式光纤熔接配线接线盒结构设计

项目分类:通讯工具类 发布时间:2021-12-04 ID:436099
  • 抽拉式光纤熔接配线接线盒结构设计
  • 抽拉式光纤熔接配线接线盒结构设计

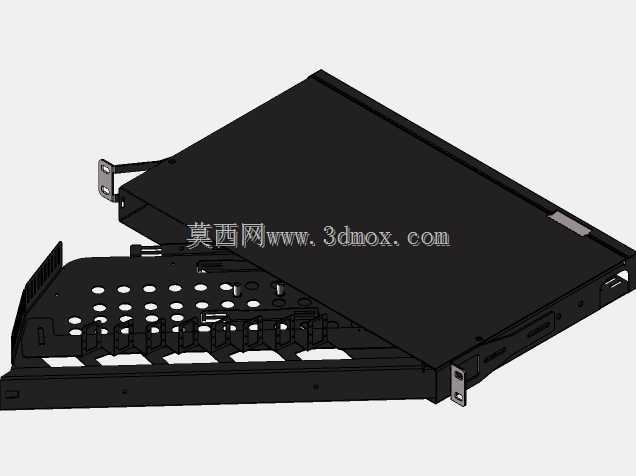

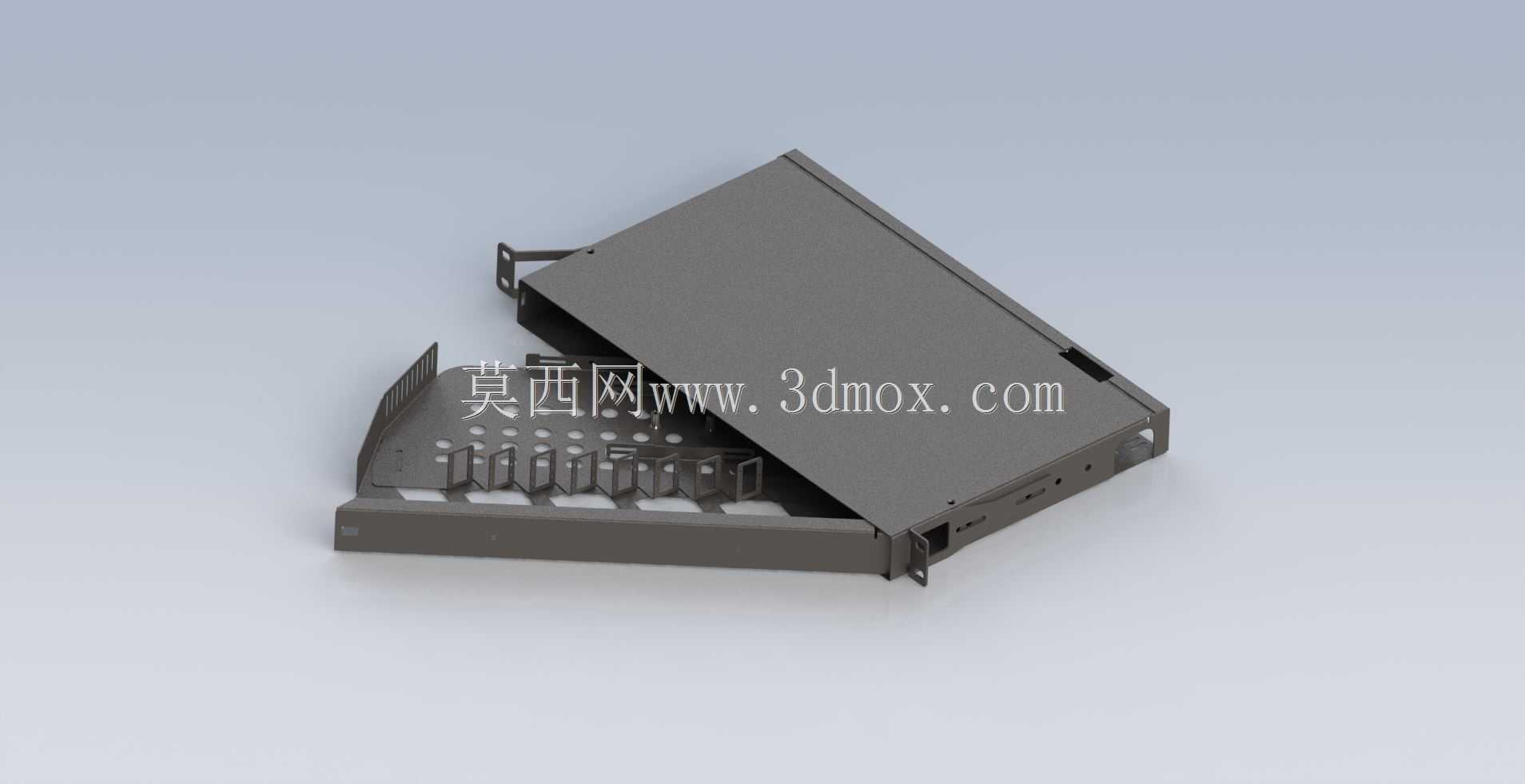

  在通信机房、楼宇弱电井、数据中心综合布线场景中,光纤接线盒是实现光缆端接、熔接点保护、跳纤调度的核心无源部件,本次设计的抽拉式光纤接线盒,针对高密度布线场景下的运维操作痛点做了针对性结构优化,区别于传统固定式终端盒,该结构无需将整个盒体从机柜拆下即可完成内部熔接、盘纤、端口调整作业,大幅降低运维过程中对相邻链路的干扰风险。从结构布局来看,盒体采用1.2mm厚冷轧钢板折弯成型,整体宽度适配19英寸标准机柜安装规范,高度为1U标准机架单元尺寸,深度控制在250mm,可兼容常规600mm深机柜的安装空间预留,两侧带L型安装挂耳,挂耳上开设长圆孔,可适配前后20mm的安装位置调整量,抵消机柜立柱孔位的累计安装误差。

  盒体主体分为固定外框与抽拉内托盘两部分,外框两侧内置冷轧钢板冲压成型的滑动导轨,抽拉行程为180mm,托盘拉出后可通过侧边的弹性定位卡销锁定在最大拉出位置,避免运维过程中托盘意外回缩夹伤光纤,推入时卡销可通过按压解锁,托盘完全推入后通过前端的塑料卡扣与外框锁合,防止运输或机柜振动过程中托盘滑出。内托盘上集成了熔接盘安装位、适配器卡座、理线环三个功能区域,熔接盘采用卡扣式固定,可容纳最多12芯光纤的熔接保护套管,盘纤区域预留30mm的弯曲半径限位挡边,全程保证光纤弯曲半径不小于30mm,避免宏弯损耗超标;适配器卡座可适配SC、LC两种常规规格的光纤适配器,卡座采用可拆卸式设计,可根据项目需求灵活更换适配条,

  满配状态下可支持24口LC双工或12口SC适配器的安装,对应24芯或12芯的光纤端接容量。进线侧位于盒体后部,开设2个直径25mm的光缆进线孔,孔位配套橡胶护线圈与光缆固定压片,可同时接入2根室外或室内光缆,压片上带防滑齿纹,锁紧后可提供不小于50N的光缆拉脱力,避免光缆受外力拉扯时直接作用到内部熔接点;跳纤出线侧位于盒体前端,开设通长的毛刷防尘条,跳纤引出时毛刷可贴合跳纤表面,阻挡机房灰尘进入盒体内部,同时避免跳纤外皮与金属棱边摩擦破损。盒盖采用快拆式设计,通过顶部的4个塑料卡扣与外框连接,无需工具即可快速拆下盒盖,盒盖内侧粘贴导电泡棉条,与外框接触后形成连续的导电通路,保证整体壳体的电磁屏蔽性能,可满足机房内的电磁兼容要求,

  避免外部电磁干扰对光信号传输造成影响。从设计细节来看,所有钣金棱边均做了C0.5的倒角去毛刺处理,避免安装运维过程中划伤施工人员手部或损坏光纤外皮;抽拉导轨的配合间隙控制在0.3mm,既保证抽拉动作顺畅无卡滞,又不会因间隙过大导致托盘晃动;内部所有理线部位均采用圆角过渡,不存在尖锐凸起,盘纤时可顺着引导结构自然排布光纤,不会出现局部弯折应力集中的问题。在实际工程应用中,该结构可直接安装在标准19英寸机柜的任意U位,也可通过壁挂支架安装在墙面或弱电井内,适配多种安装场景;抽拉式的设计让运维人员在前端即可完成所有操作,无需探身到机柜后部作业,尤其适合高密度堆叠安装的机柜场景,相邻上下位置安装其他配线设备时也不会影响本设备的操作空间。相较于传统的固定式光纤终端盒,该结构的熔接操作空间提升了60%,托盘拉出后熔接盘完全暴露在视野内,熔接作业时无需在狭小的盒体内操作,大幅降低熔接施工的难度,同时内部的盘纤结构做了分层设计,incoming光缆与 outgoing跳纤分区域排布,不会出现光纤交叉缠绕的问题,后期排查故障时可快速梳理链路走向,减少故障排查时间。壳体表面采用静电喷塑处理,涂层厚度控制在60-80μm,耐腐蚀性与绝缘性能满足机房长期使用的要求,颜色采用常规的通信设备哑光黑色,可与机房内其他设备保持视觉统一。
