敞口式储油槽壳体结构三维设计

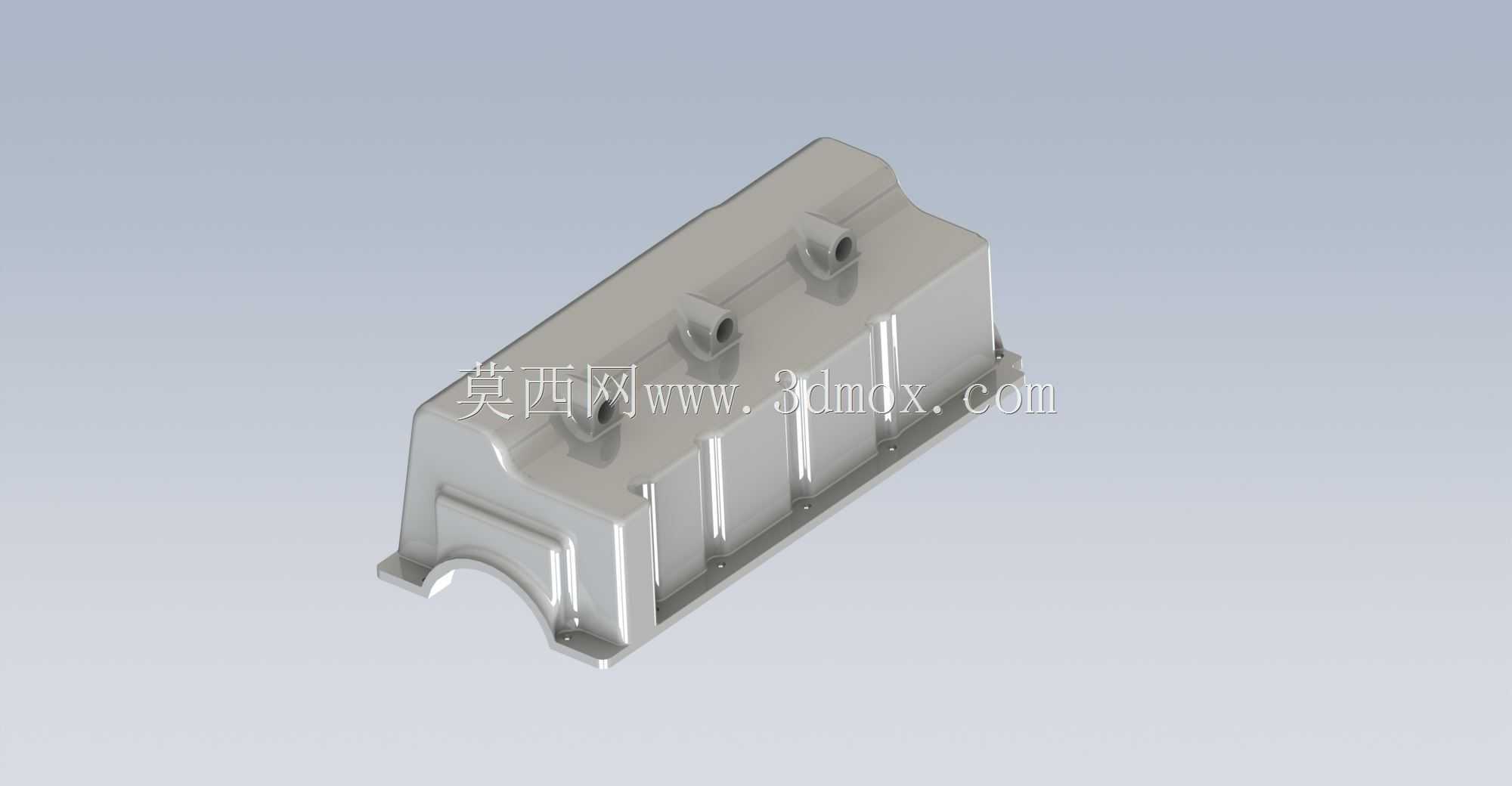

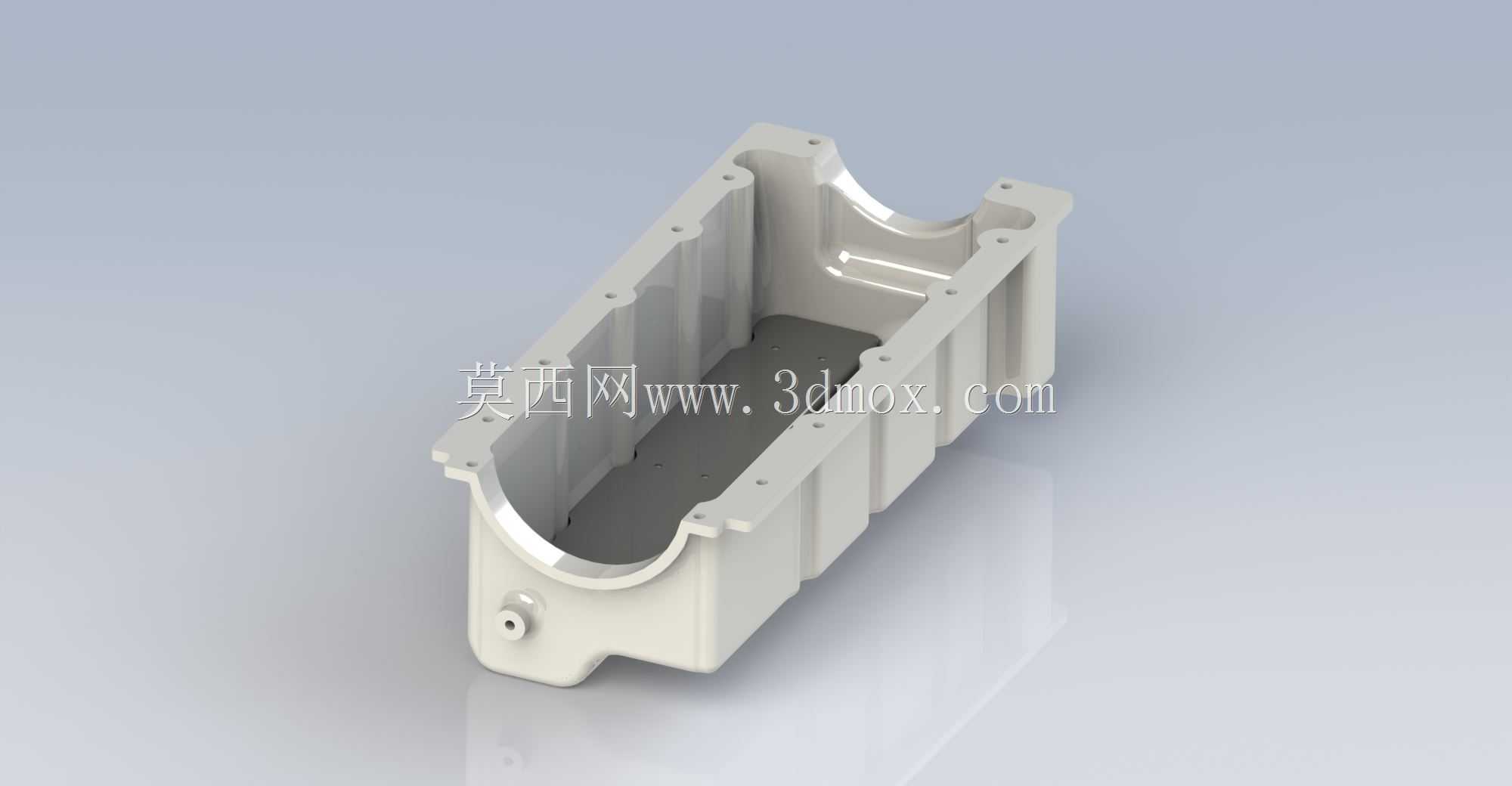

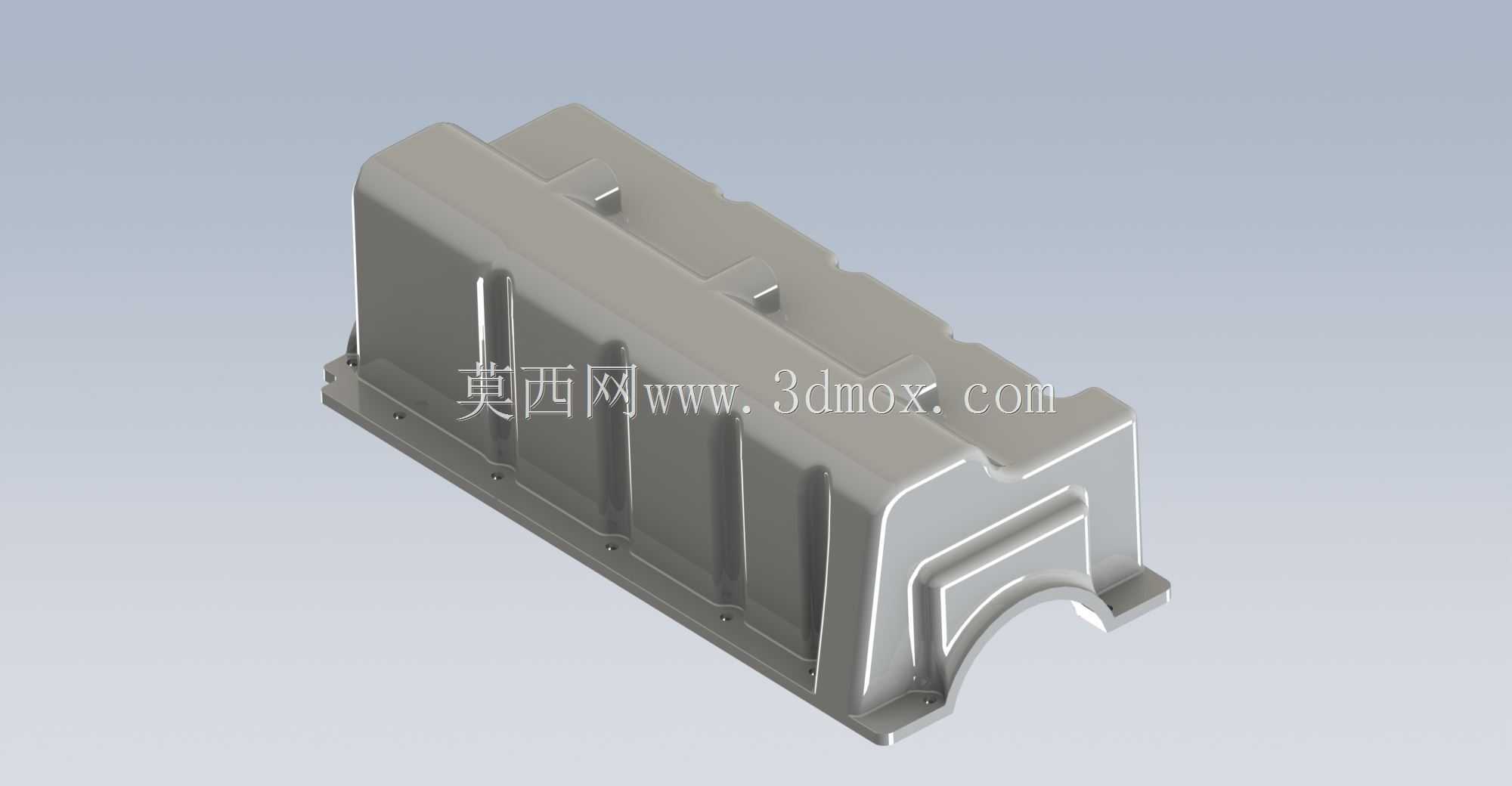

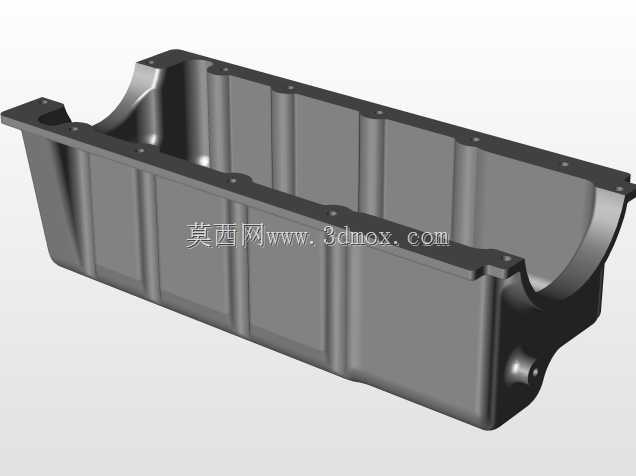

　　该敞口式储油壳体多用于中小型动力总成、传动箱组的下部储油环节，作为润滑系统的容置载体，承担储存润滑介质、承接上部组件回油、为内置润滑泵提供稳定吸油液面的核心作用，常见于小型内燃机、分动箱、专用减速机的润滑回路中，区别于密封承压油腔，这类敞口结构适配飞溅润滑、常压回油的工况，不需要承受高压载荷，设计重点集中在安装适配性、容油效率与结构刚度的平衡上。从结构细节来看，壳体整体采用长条形深腔布局，腔体内部做了顺滑的圆角过渡，避免应力集中的同时，也能减少润滑油流动的死角，防止油泥沉积在拐角位置；腔体侧壁设置了多道纵向加强筋，既可以提升薄壁壳体的抗形变能力，避免设备运行振动导致腔壁共振异响，

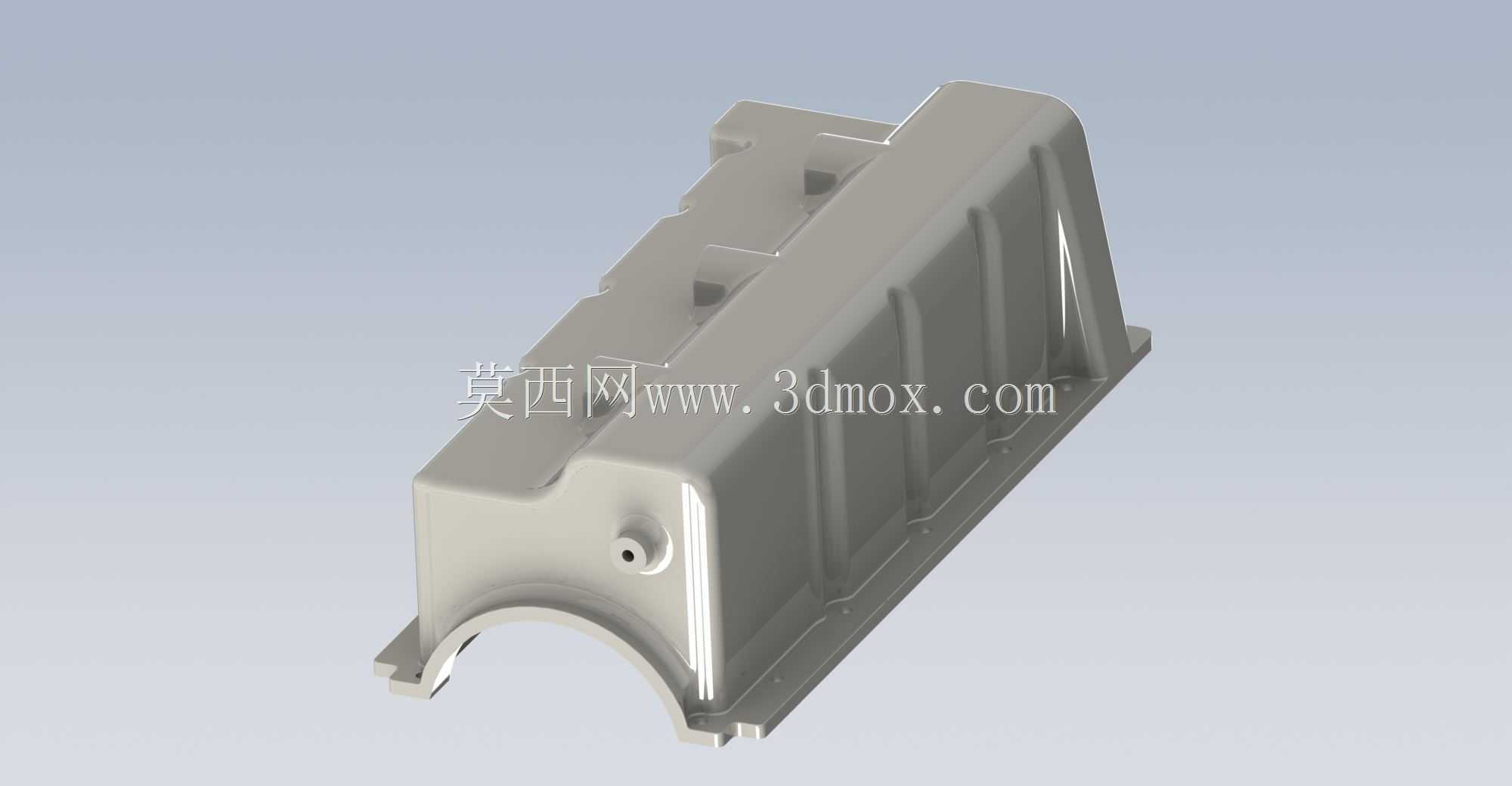

　　也能在一定程度上引导回油顺着筋条流向腔体底部的集油区域。壳体两端的弧形敞口是适配上部装配组件的匹配结构，弧形轮廓与上部对接的轴类、端盖部件轮廓完全契合，装配后可以通过密封垫实现贴合密封，防止润滑油从对接面渗漏；沿敞口边缘整圈布置的安装孔位，采用等距与受力点加密结合的排布方式，在对接螺栓锁紧后可以保证整圈密封面的压力均匀，不会出现局部压力不足导致的渗油问题。壳体下部侧方设置的小型接头座，是用于安装油位传感器、放油阀或者补油接头的集成接口，接口位置略高于腔体底部，既可以避免底部沉积的杂质堵塞接口，也能保证在正常油位下接口始终浸没在油液中，保证检测或者放油操作的有效性。从安装边界来看，壳体底部为平整的安装基准面，

　　放置在设备机架的支撑位时可以实现面接触支撑，不需要额外调整安装平面度；腔体的深度设计匹配对应设备的润滑油额定容量，在保证储油量满足润滑循环需求的前提下，尽可能压缩竖向占用空间，适配紧凑化的设备布局需求。设计过程中需要重点考量壁厚的均匀性，这类壳体多采用压铸或者注塑工艺成型，均匀的壁厚可以避免成型过程中出现缩痕、翘曲问题，同时在安装孔位、接头座的位置做局部加厚处理，提升锁紧受力位置的结构强度，避免螺栓锁紧时出现柱位开裂的问题。腔体内部的底面做了微小的倾斜设计，倾斜方向指向放油接口位置，在设备维护换油时可以让旧油完全排空，减少残留旧油对新润滑油的污染；敞口位置的翻边结构除了布置安装孔之外，也承担了定位止口的作用，

　　与上部组件对接时可以通过翻边的外轮廓实现快速定位，降低装配对位的难度，提升装配效率。在实际工况适配中，这类储油壳体的内壁不需要做额外的涂层处理，依靠材料本身的耐油特性即可长期适配矿物润滑油、合成润滑油的接触环境，外壁可以根据设备的整体防护需求做喷塑、喷漆处理，提升耐锈蚀能力。需要注意的是，这类敞口储油结构不适合用于倾斜角度过大的安装场景，设计时已经根据常规水平安装的工况标定了最高、最低油位线，保证在设备正常运行的晃动范围内，润滑油不会从敞口对接位置溢出，同时吸油位置始终处于液面以下，避免吸空导致润滑系统失效。
