光学系统用带定位边栅条结构滤光片

　　在光电检测、光谱分析、光学成像这类设备的光路搭建环节，滤光片是决定光路信噪比的核心元件之一，本次建模的这款滤光片，针对小空间紧凑光路的安装需求做了结构优化，区别于常规圆形无定位滤光片，它采用了带双侧定位缺口的片状外形，能直接卡入光路座的预设卡槽内，不需要额外增加压圈或者点胶固定，大幅减少了光路装配的调整工时。

　　从实际使用场景来看，这类带栅条结构的滤光片常应用在条码扫描设备、红外测温模组、机器视觉检测工位的光路中，它的核心作用是筛选特定波段的光线通过，阻隔杂散光进入感光元件，避免环境光、非目标波段光线对检测信号造成干扰。和普通镀膜滤光片不同，这款滤光片的有效通光区域做了等间距平行栅条设计，栅条的排布方向和宽度经过光学仿真验证，既能保证目标波段光线的通过率满足使用要求，又能过滤掉大角度入射的杂散光，在小视场短焦距的光学系统里，这种结构的杂散光抑制效果比单纯靠膜层滤波的元件表现更稳定。

　　设计过程中首先要考虑的是安装边界的适配性，滤光片的主体外形为薄片状，双侧的弧形定位缺口是和安装座的定位凸台做匹配的，装配时不需要额外调整角度，顺着缺口推入卡槽就能保证栅条方向和光路预设方向完全对齐，避免了人工装配时栅条角度偏移导致的通光效率下降问题。薄型片体的厚度控制在光学安装座的常规槽宽公差范围内，不会出现装不进去或者装配后松动窜动的问题，边缘做了微小的倒角处理，避免装配时刮伤安装座的内壁或者蹭掉表面的光学镀膜。

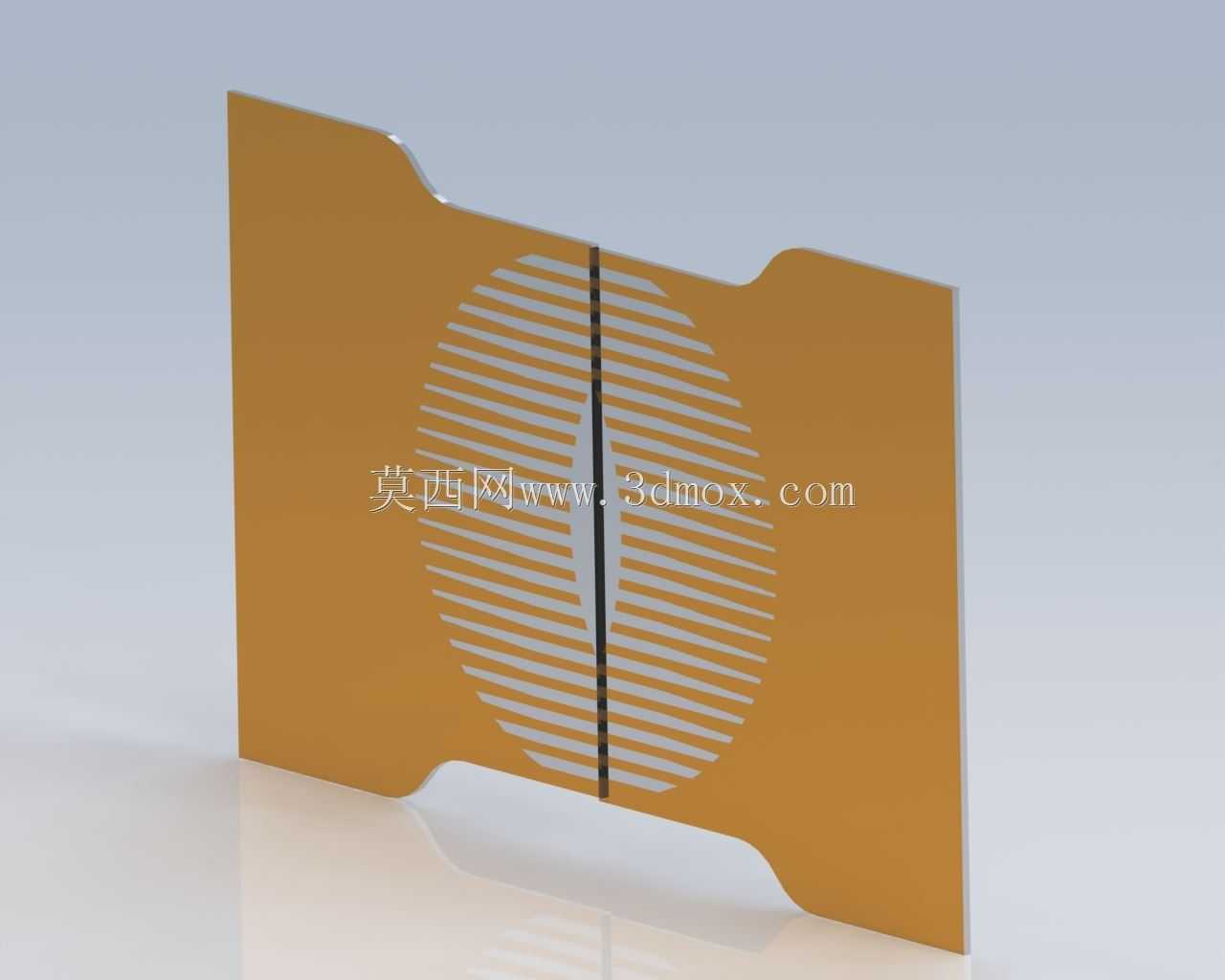

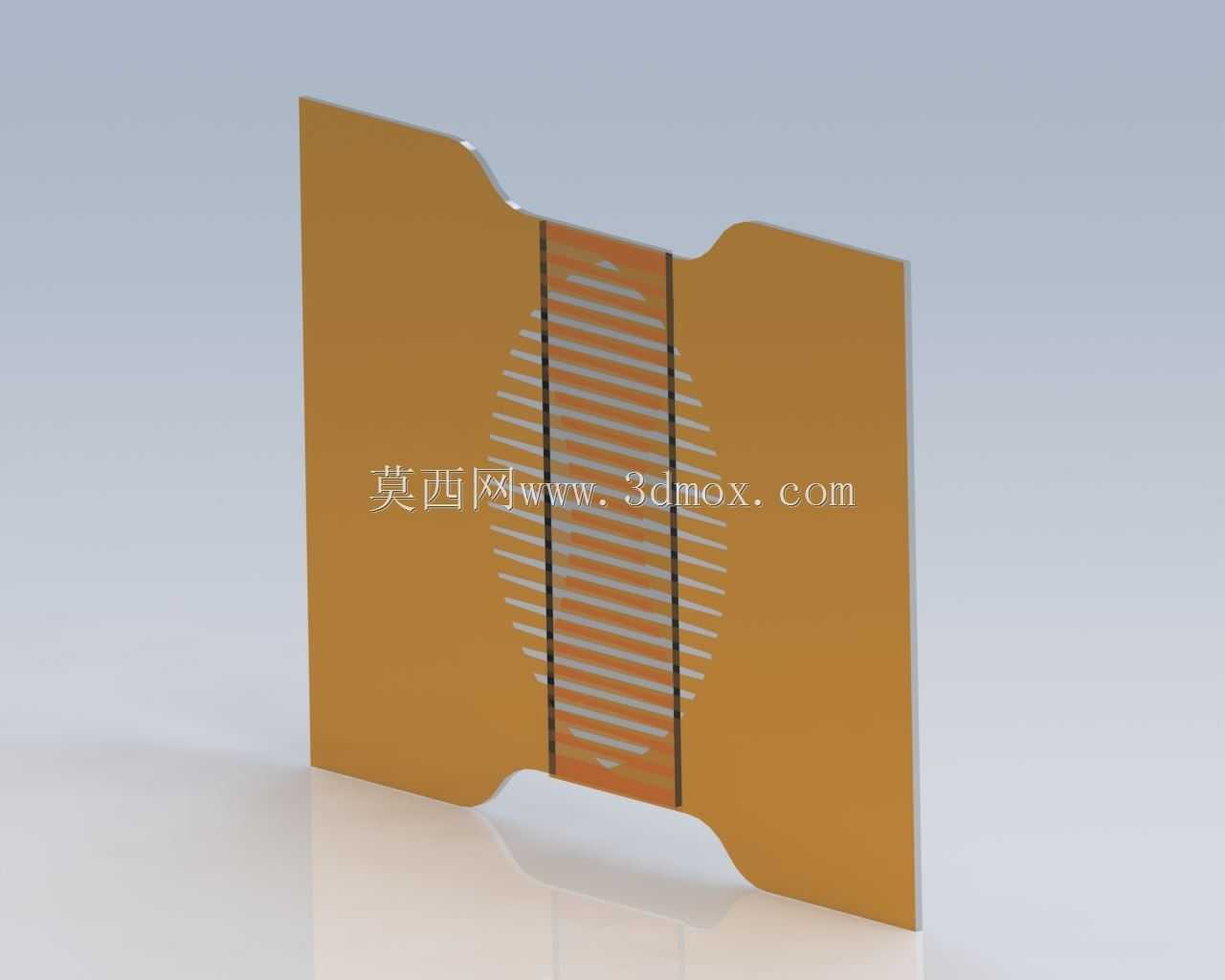

　　栅条区域的设计是整个零件的核心，所有栅条保持等间距平行排布，栅条的宽度和间隙尺寸根据常用的近红外检测波段做了匹配，整个栅条区域呈椭圆形分布，刚好覆盖光学系统的有效通光孔径，不会因为栅条遮挡造成通光量不足，也不会因为有效区域过大导致多余的杂散光进入光路。片体的基材选用常用的光学基底材料，表面镀膜区域严格控制在栅条范围内，非通光区域不需要做镀膜处理，能在保证光学性能的前提下降低加工成本。

　　在实际设备运维过程中，这种带定位结构的滤光片更换也十分便捷，不需要专业的光路调校人员操作，只需要将旧滤光片从卡槽中抽出，把新滤光片对准定位缺口推入即可，更换后不需要重新调整光路角度，能大幅缩短设备的停机维护时间。针对工业现场可能存在的轻微震动工况，这种卡槽式的安装结构配合定位缺口的限位，不会出现滤光片转动、移位的问题，能长期保持光学性能的稳定性，避免因为元件移位导致的检测数据偏差、成像模糊等问题。

　　建模过程中对滤光片的边缘过渡、栅条的棱边做了符合实际加工工艺的处理，没有出现工艺上无法实现的尖锐棱角或者超薄悬空结构，所有尺寸公差都按照光学零件的常规加工精度设置，能直接导出用于零件加工或者光路装配的模拟验证，在做整机光路的干涉检查时，可以直接将模型导入装配体，验证安装槽的尺寸、定位凸台的位置是否匹配，提前发现结构设计中的干涉问题，减少实际加工后的装调返工。
