光纤信号发射用线圈封装结构设计

　　在光纤传感与光信号传输系统的搭建场景中，这类线圈发射组件是核心的光信号耦合输出部件，常被集成在光纤陀螺、分布式光纤测温系统、长距离光通讯中继节点内，承担光信号的调制发射与光路耦合功能，其结构稳定性直接决定光信号传输的信噪比与长期工作可靠性。从实际工程应用的反馈来看，这类部件的失效大多来自封装结构的形变导致光纤微弯损耗增大，或是安装定位偏差带来的光路耦合偏移，因此结构设计阶段需要同时兼顾内部光纤的绕制空间约束、外部安装的定位精度、以及不同工况下的抗形变能力。

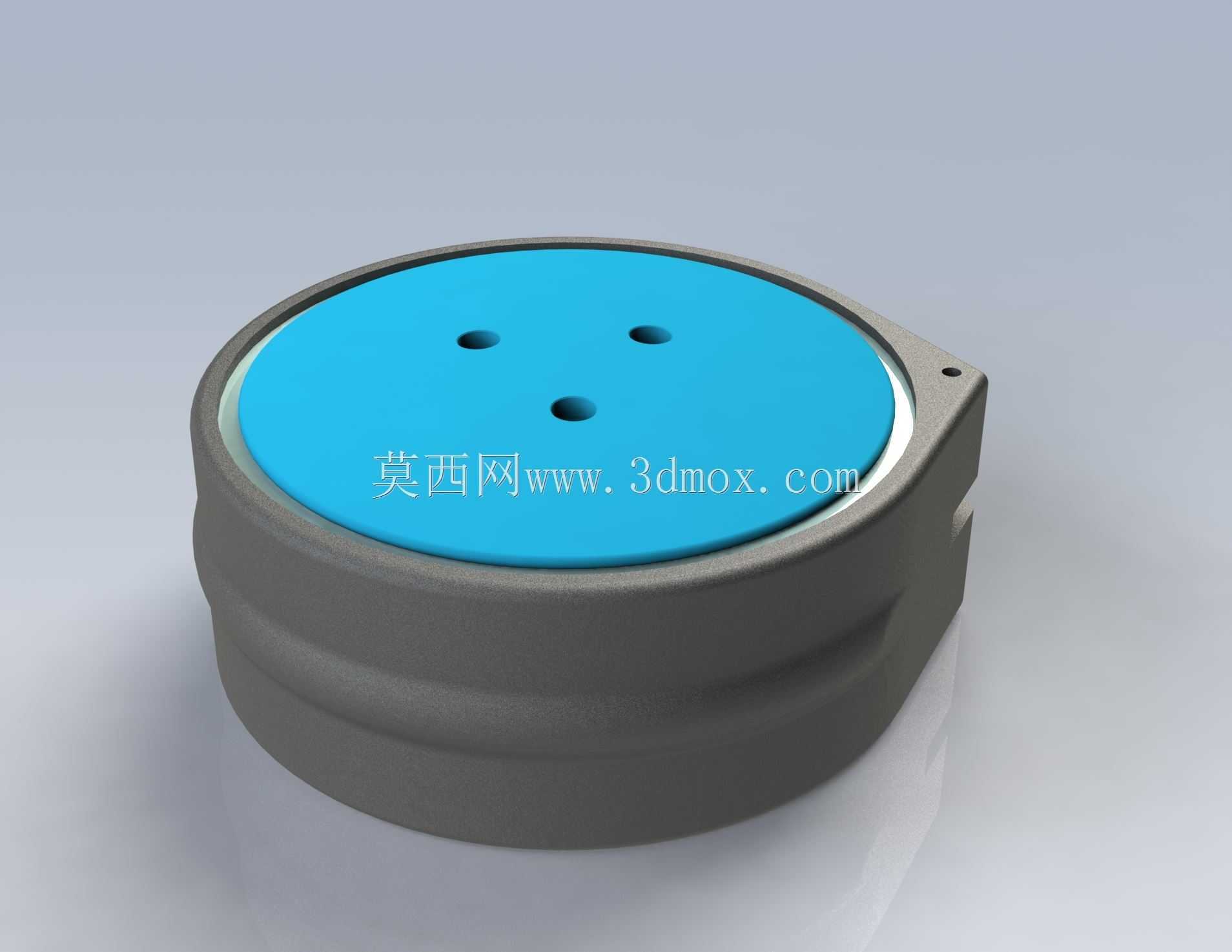

　　该结构整体采用矮圆柱式封装构型，主体外壳选用硬质金属材质加工，侧壁做了双层环形加强筋设计，既可以提升壳体的径向抗挤压能力，避免装配过程中夹持力过大导致壳体形变挤压内部光纤，也能在侧壁预留出定位卡槽的加工空间，方便与外部设备的安装座快速卡合定位。顶部的蓝色盖板为非金属绝缘材质，表面开设三个等距排布的通孔，其中中心孔为光纤输出端的定位孔，另外两个孔为装配定位销孔，装配时销孔与壳体上的定位柱配合，可以保证盖板与壳体的同轴度控制在0.02mm以内，避免盖板压合时偏斜挤压内部绕制的光纤环。盖板与壳体的配合面做了台阶式止口设计，止口处预留密封胶填充槽，装配后可以实现IP65级的防尘防水能力，满足户外通讯基站、工业传感现场的复杂工况使用需求。

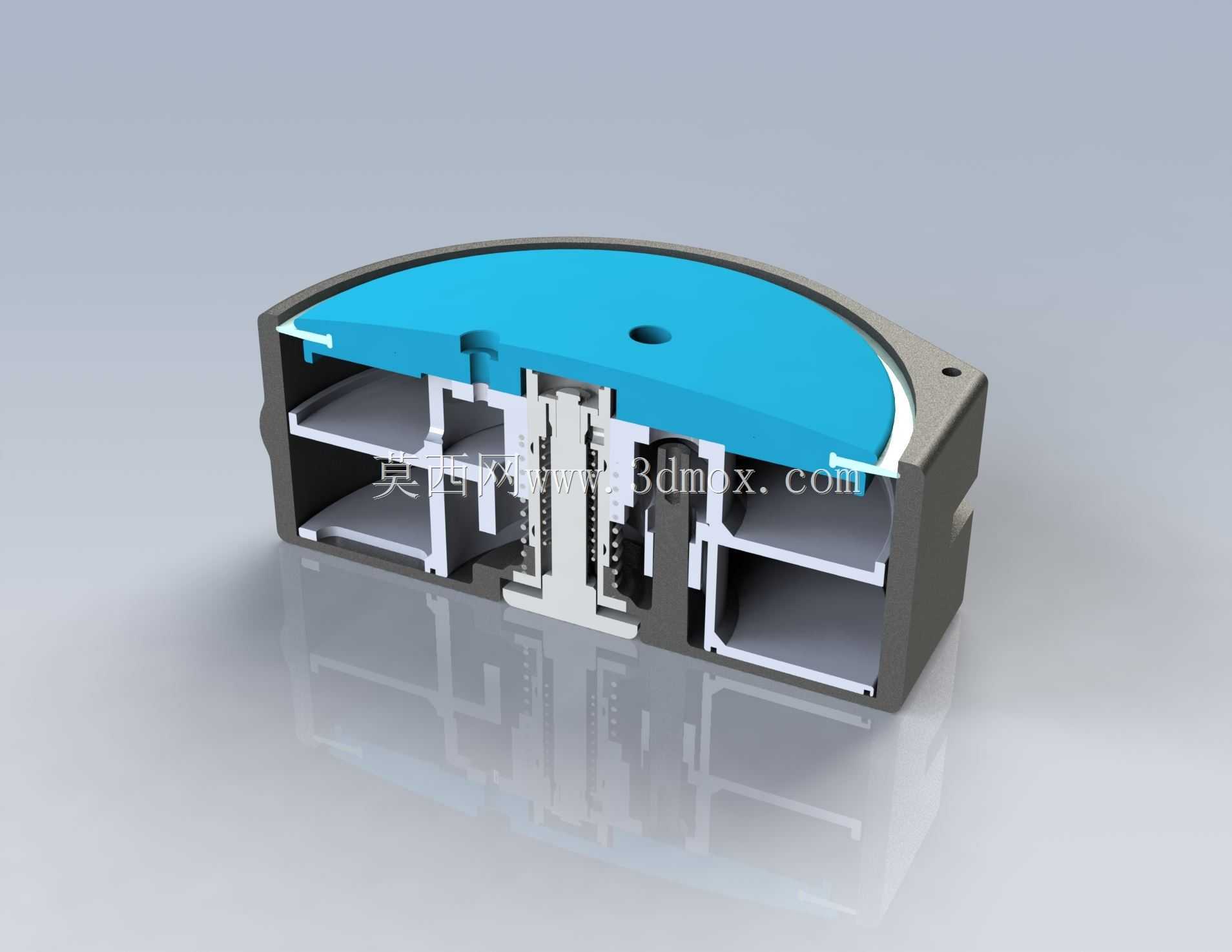

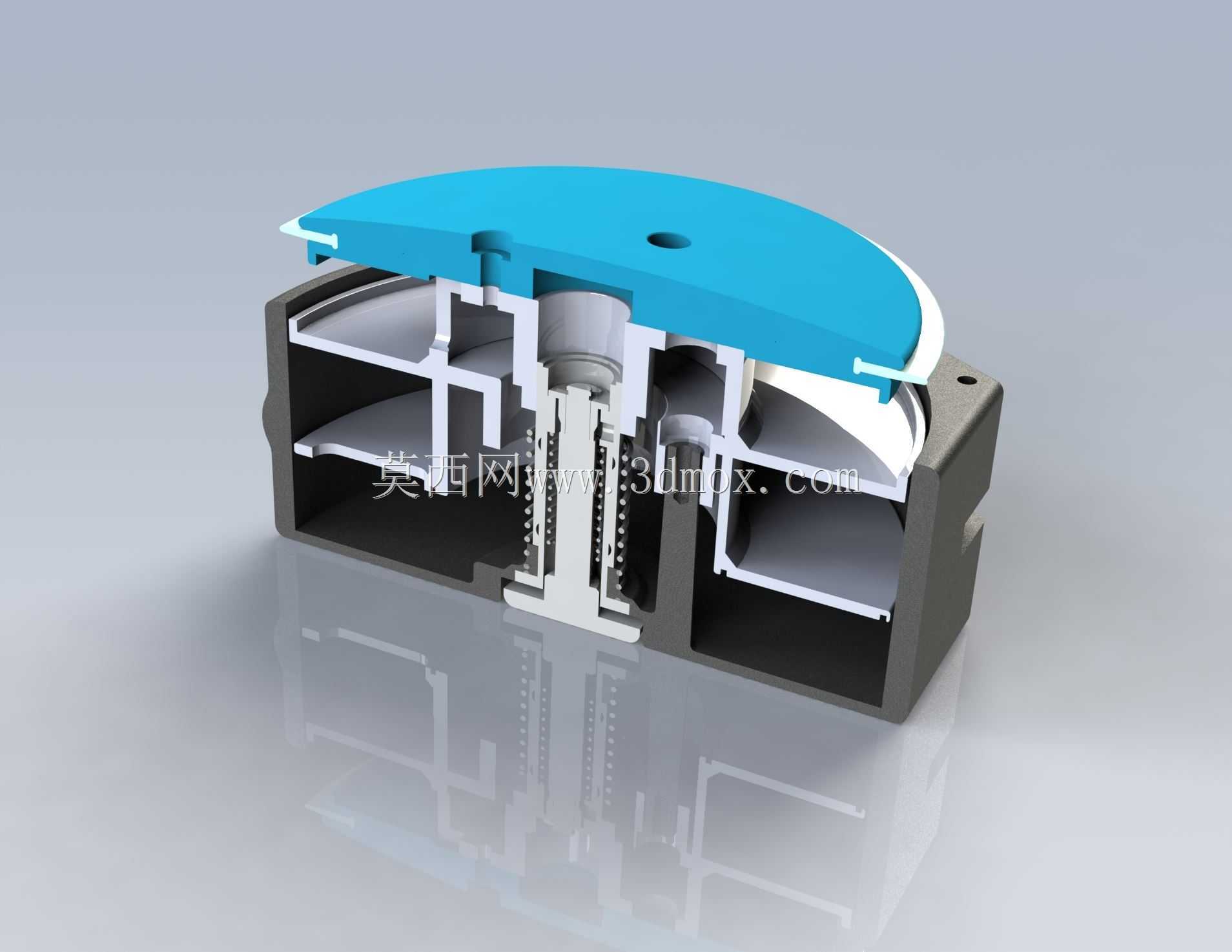

　　壳体侧面延伸出的小凸台为安装定位耳，上面开设的通孔为固定安装孔，安装时可以通过M2规格的紧固件将整个组件固定在设备内部的安装板上，凸台与壳体主体的过渡位置做了圆角加强处理，避免长期振动工况下凸台根部出现应力断裂。从内部空间设计来看，壳体内腔为规整的圆柱形空腔，空腔直径与标准光纤环的绕制外径匹配，内壁做了光滑的喷砂氧化处理，避免粗糙内壁划伤光纤涂覆层，空腔底部预留了0.3mm的缓冲垫放置槽，装配时放置硅橡胶缓冲垫，可以吸收外部振动带来的冲击，降低光纤环的微振损耗。

　　设计过程中需要重点控制几个尺寸边界：首先是整体高度，这类组件通常集成在紧凑的光通讯模块内部，整体高度不能超过18mm，否则会与模块内的其他电路板产生干涉；其次是安装孔的中心距，需要匹配行业通用的光器件安装座尺寸，保证组件可以直接替换同规格的进口产品，降低设备的改造成本；另外是顶部三个孔的位置度公差，必须控制在0.01mm以内，否则光纤输出端与外部准直器的耦合效率会下降30%以上，直接导致发射光功率不满足系统要求。

　　从实际装配的工艺性角度考虑，壳体的侧壁厚度设计为2.5mm，既保证了足够的结构强度，也不会因为壁厚过大导致整体重量超标，适合在航空航天类的轻量化传感设备中使用。盖板与壳体的配合间隙控制在0.05mm，既可以保证密封胶顺利填充，也不会出现盖板压合后错位的问题。外壳表面做了哑光硬质氧化处理，既可以提升表面的耐磨性能，也能避免金属表面反光对光路产生杂散光干扰。在绕制光纤环的过程中，壳体内腔的圆角半径统一设计为R0.8mm，避免锐角折弯光纤导致的光信号损耗骤增，所有与光纤接触的位置都做了倒钝处理，没有任何尖锐棱角。

　　这类结构在实际使用中，通常需要在-40℃到85℃的温度范围内稳定工作，因此设计时选用的壳体材料与盖板材料的热膨胀系数差值控制在10%以内，避免温度变化时两种材料的形变差导致盖板与壳体之间出现缝隙，或是挤压内部光纤环产生附加损耗。安装耳的位置设计在壳体切线方向，不会额外增加组件的径向占用空间，在多通道光发射模块中，可以将多个这类组件紧密排布，最大化利用模块内部的安装空间，提升设备的集成度。
