多腔式冲压成型冲孔盖结构设计

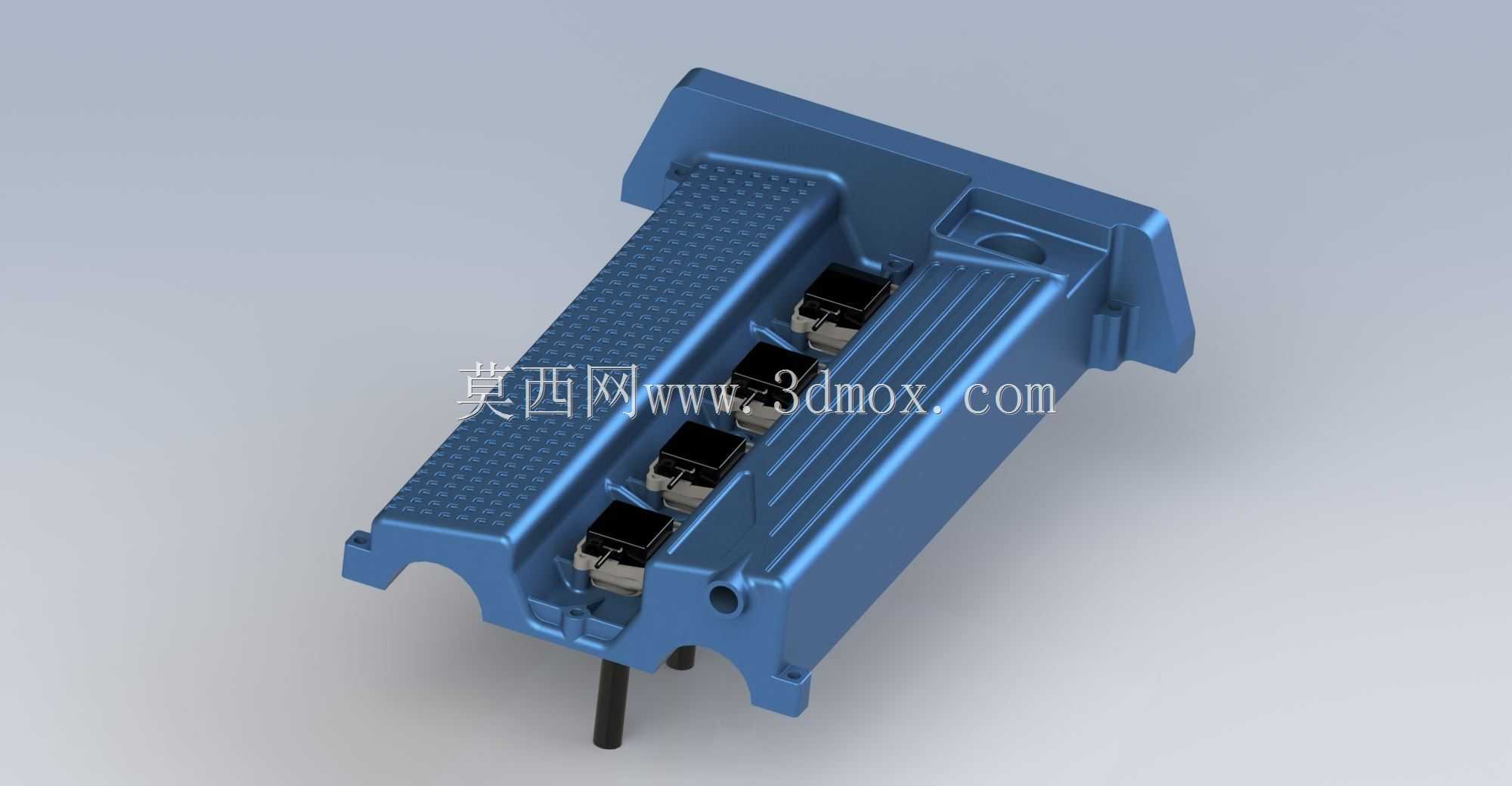

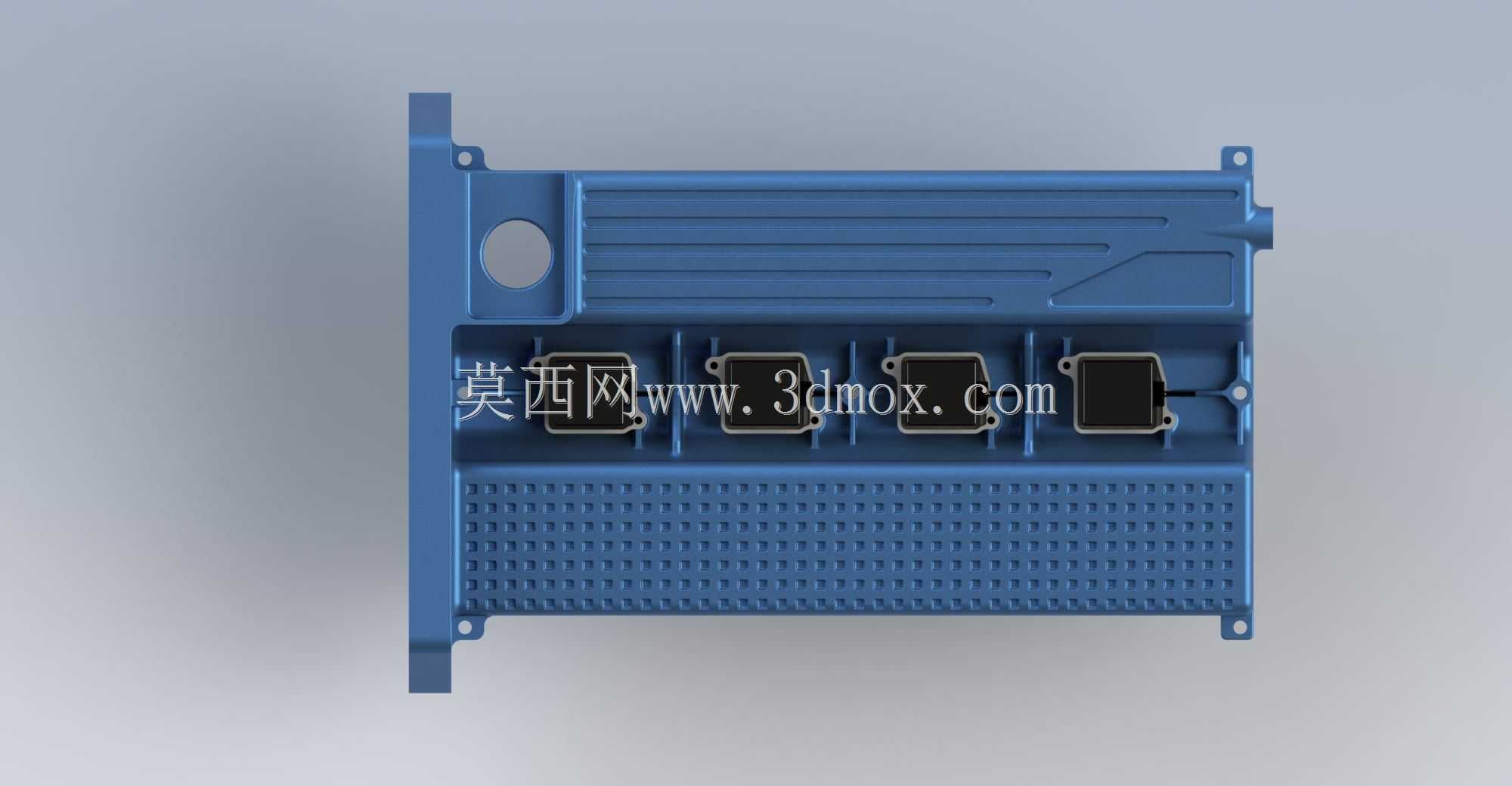

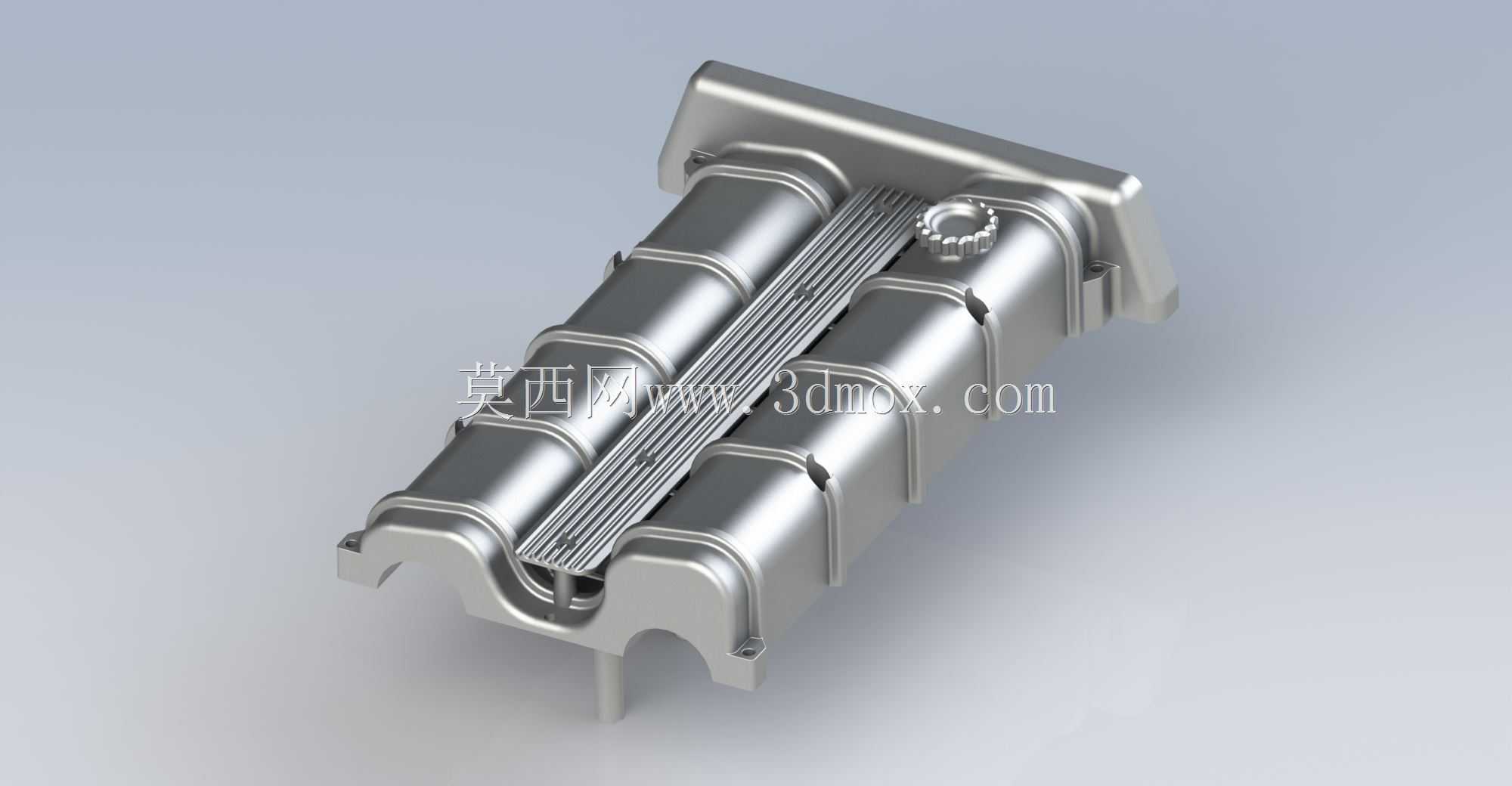

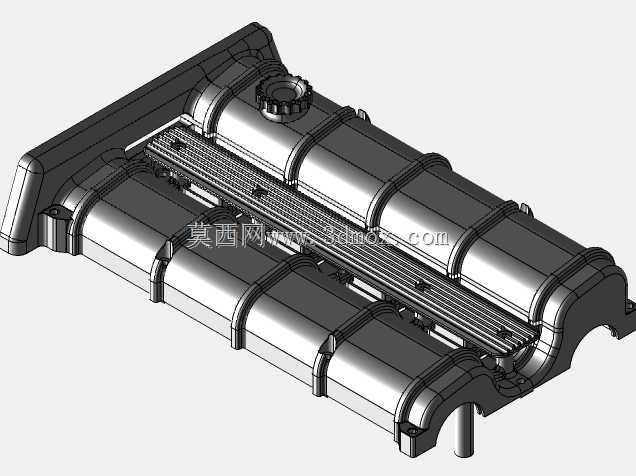

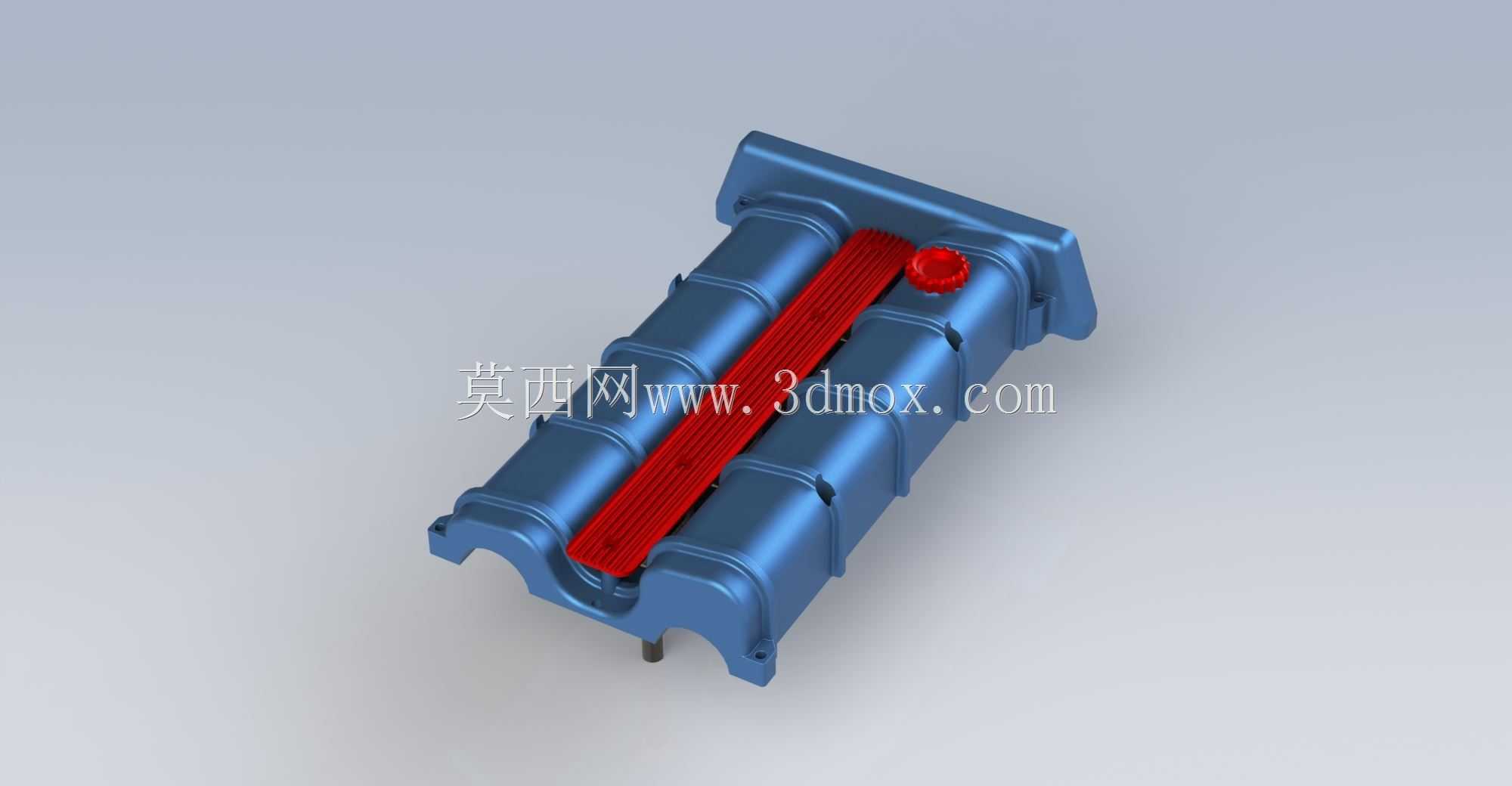

　　这款冲孔盖属于冲压成型的金属壳体类构件，主要应用在需要流体导流、介质筛分同时兼顾结构防护的工业设备场景中，常见于小型内燃机进气系统、液压站油路过滤单元、通风管路的终端防护段，也可适配部分小型自动化设备的散热排风端，在需要对通过的流体进行匀流、阻挡大尺寸杂质侵入的工位都能见到这类构件的身影。从实际使用需求出发，该构件首先要满足安装后的密封贴合要求，边缘的翻边结构并非简单的折弯处理，而是做了多层阶梯式压型，安装时可以卡在配套基座的卡槽内，不需要额外加装密封压条就能实现基础的缝隙封堵，避免未经过滤的介质从侧边缝隙窜流。主体的多腔式凹槽结构是设计中的核心考量，顺着介质流动方向排布的四道弧形腔道，一方面是为了提升构件整体的结构刚性，

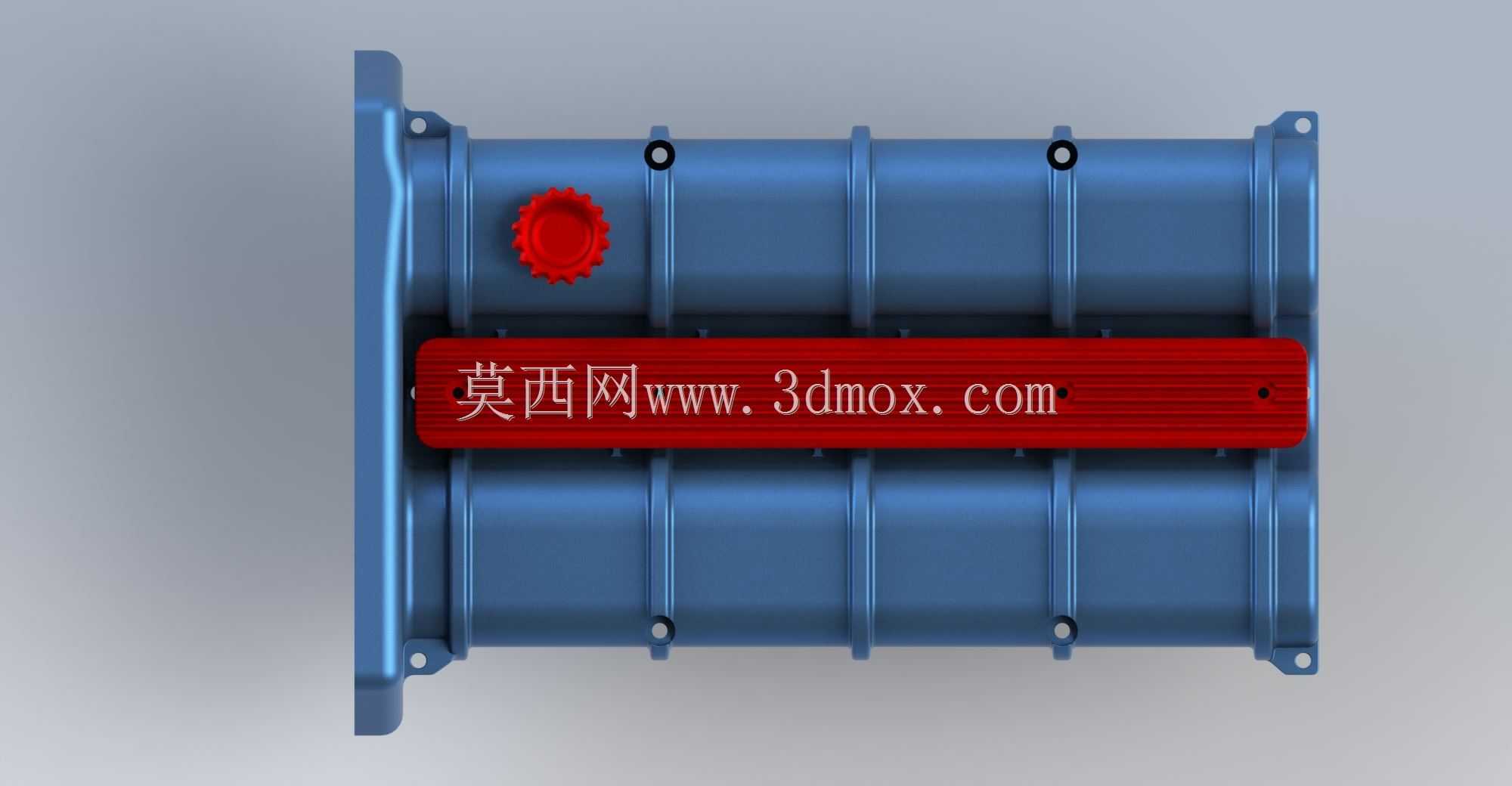

　　普通平板冲压件在长期受流体正压冲击时容易出现中部鼓胀变形，这种带纵向加强筋的多腔结构，在1.2mm壁厚的板材基础上，抗形变能力比同厚度平板提升60%以上，不需要额外焊接加强筋就能承受0.3MPa以内的持续流体压力；另一方面，腔道之间的凸起棱边可以对通过的流体起到分流匀流的作用，避免介质集中冲击后方的过滤芯体局部区域，延长后端过滤元件的使用寿命。构件中部的冲孔区域做了下沉式设计，冲孔的排布顺着腔道走向呈线性阵列，孔边做了0.1mm的圆角去毛刺处理，避免流体通过时产生尖锐的紊流噪音，同时也防止安装维护时划伤操作人员的防护手套。端部的带齿旋钮结构是快拆设计的一部分，不需要借助扳手等工具，手动旋转90度就能完成盖板的锁紧与解锁，

　　适合需要频繁打开清理内部杂质的使用场景，旋钮下方的定位凸台可以和基座上的缺口配合，保证每次安装时冲孔的朝向完全一致，不会因为安装角度偏差导致导流方向出错。从安装边界来看，该构件整体为对称式结构，安装法兰边的两个定位销孔中心距为86mm，适配的基座安装面宽度为92mm，构件总高度为42mm，安装后突出基座表面的高度为28mm，不会占用过多的设备外部空间，侧边的弧形让位结构是为了避开基座上的固定螺栓头，安装时不需要调整周边螺栓的位置就能直接对位。设计过程中优先考虑了冲压工艺的可行性，所有折弯处的内R角都设置为板材厚度的1.5倍，避免冲压成型时出现弯角处开裂的问题，多腔结构的拔模斜度控制在1.5度，既保证冲压脱模顺畅，

　　也不会因为斜度过大导致腔道有效通流面积缩减。表面处理预留了阳极氧化或者镀锌的工艺余量，所有边角都做了圆滑过渡，没有尖锐的冲切毛边，满足机械设备的安全防护要求。在实际选型适配时，需要注意该构件的冲孔通流总面积为28平方厘米，适配的管路通径在40-50mm区间，过大的通径会导致介质流速过快，冲孔区域的压损超出设计阈值，过小的通径则无法发挥多腔结构的匀流效果。
