带触控显示屏的工业可编程控制开关

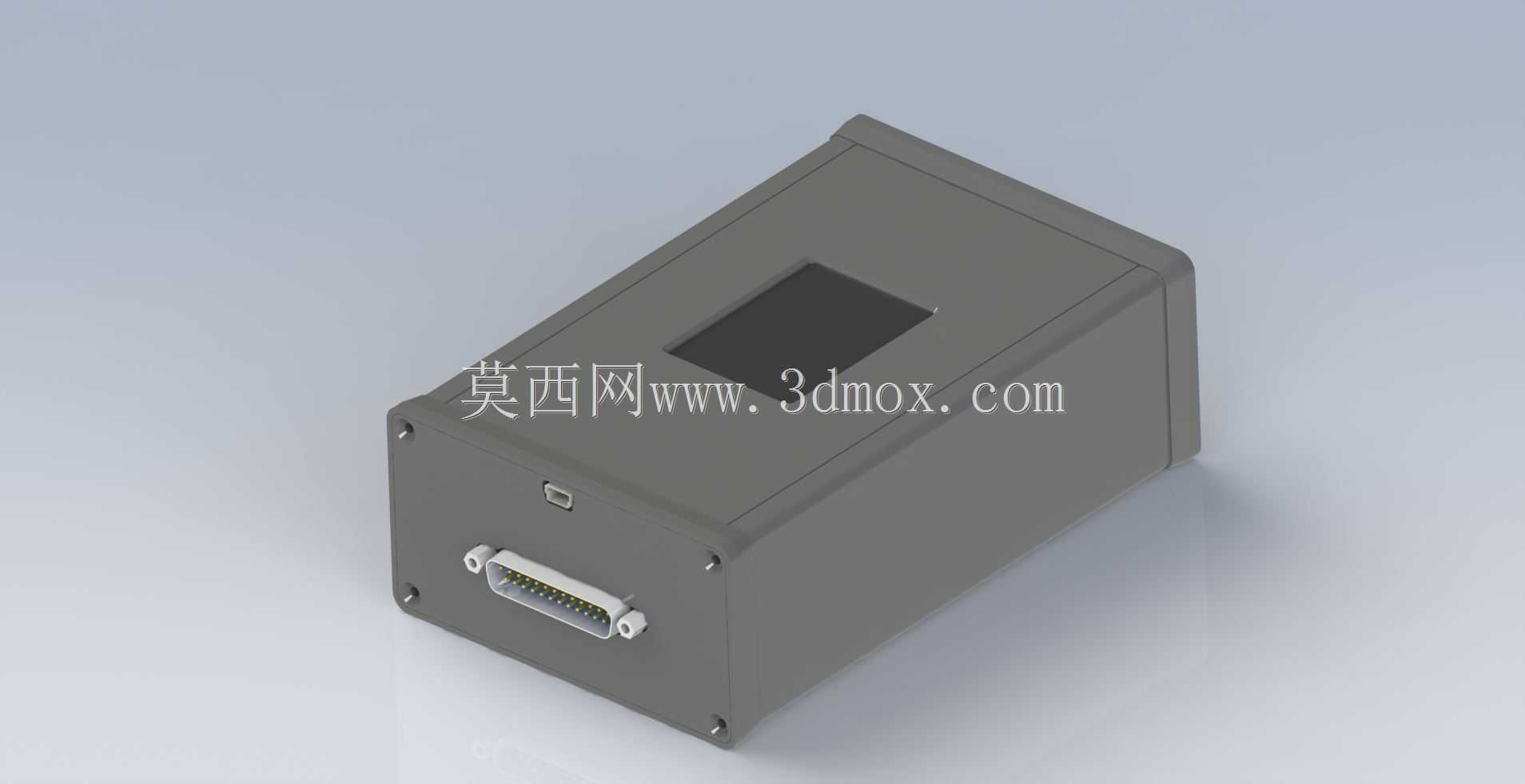

　　在离散制造产线的工位控制、小型自动化设备的逻辑触发、测试工装的信号切换场景里，这类集成触控屏的可编程开关，往往承担着本地逻辑组态、状态可视化、多通道信号通断控制的核心作用，和传统硬接线的物理拨码开关、按钮开关相比，它不需要额外外接显示面板就能完成参数配置、通道状态查看，大幅压缩了小型控制单元的安装空间，也减少了柜内布线的复杂度。从结构设计上看，这款开关采用方正的封闭式金属壳体，壳体边角做了小圆弧过渡处理，既避免了安装过程中锐边划伤操作人员，也能在紧凑安装环境下减少和相邻元件的干涉，壳体表面做了哑光硬质氧化处理，在车间多粉尘、少量切削液飞溅的环境里，能起到不错的耐磨、防腐蚀效果，日常擦拭维护也不容易留下划痕。

　　正面嵌入的触控屏区域做了下沉式台阶设计，屏幕表面和壳体顶面保留了0.8mm左右的高度差，即便安装位置有物体意外剐蹭，也不会直接接触到触控面板，降低了屏幕碎裂、刮花的概率，屏幕尺寸控制在壳体顶面三分之一左右的面积，既保留了足够的显示区域来呈现通道状态、参数数值，也不会因为屏幕占比过大压缩壳体内部的电路板安装空间。设备的接口端布置在壳体的侧立面，采用了高密度的D-sub连接器作为信号输入输出接口，旁边预留了Mini USB接口用于程序烧录和参数组态，接口位置距离壳体侧边的安装螺丝孔保留了足够的操作空间，接线的时候不需要额外倾斜设备就能完成插头的插拔和固定螺丝的锁紧，连接器周围做了凸台防护，避免安装过程中插头受力过大导致焊盘脱焊。

　　从安装边界来看，这款开关的整体外形尺寸适配标准的DIN导轨安装空间，也支持侧面螺丝直接固定在设备面板或者工装台架上，壳体底部预留了通用的安装孔位，孔距符合常规电气元件的安装规范，不需要额外定制安装支架就能完成固定，设备的整体厚度控制在合理范围，即便在深度有限的小型操作盒里安装，也不会和盒内的接线端子、电源模块产生空间冲突。在功能设计层面，这款可编程开关内置了基础的逻辑编辑能力，不需要外接PLC就能完成简单的延时触发、通道互锁、计数触发这类常用的控制逻辑，触控屏支持点击操作来切换通道状态、修改延时参数、查看当前的输入输出电平状态，相比需要外接电脑才能配置的传统可编程开关，现场调试的时候不需要携带编程线缆和电脑，

　　直接在屏幕上就能完成参数调整，对于设备售后维护、产线快速换型的场景来说，能节省不少调试时间。壳体的接缝处做了嵌入式的密封胶条设计，能达到基础的IP防护等级，适配车间普通的工业环境，壳体上的固定螺丝采用了统一规格的内六角螺丝，日常拆装维护的时候只需要一把标准内六角扳手就能完成外壳拆解，不需要准备多种规格的工具，内部的电路板采用了分层固定结构，电源板、主控板、触控驱动板之间通过板对板连接器连接，拆解的时候不需要拔插大量飞线，维修更换配件的效率更高。在实际选型适配的时候，需要注意设备的安装面要保持平整，避免安装时螺丝锁紧力度过大导致壳体变形，挤压内部电路板或者触控屏组件，接线的时候要注意D-sub接口的引脚定义，和外部传感器、执行器的信号类型匹配，避免高压信号串入损坏控制电路，这款开关的供电回路内置了防反接保护，即便现场接线的时候正负极接反，也不会直接烧毁内部元件，能降低现场接线失误带来的损坏风险。和同类型的分立控制元件相比，这款集成触控屏的可编程开关把显示、控制、开关输出几个功能整合在同一个壳体内，在小型自动化设备、测试工装、非标专机的应用里，能减少控制元件的数量，简化电气原理图的设计，也能缩小整个控制单元的体积，对于结构紧凑的便携测试设备、桌面型小型工装来说，这类集成化的控制开关是非常合适的选型方向。
