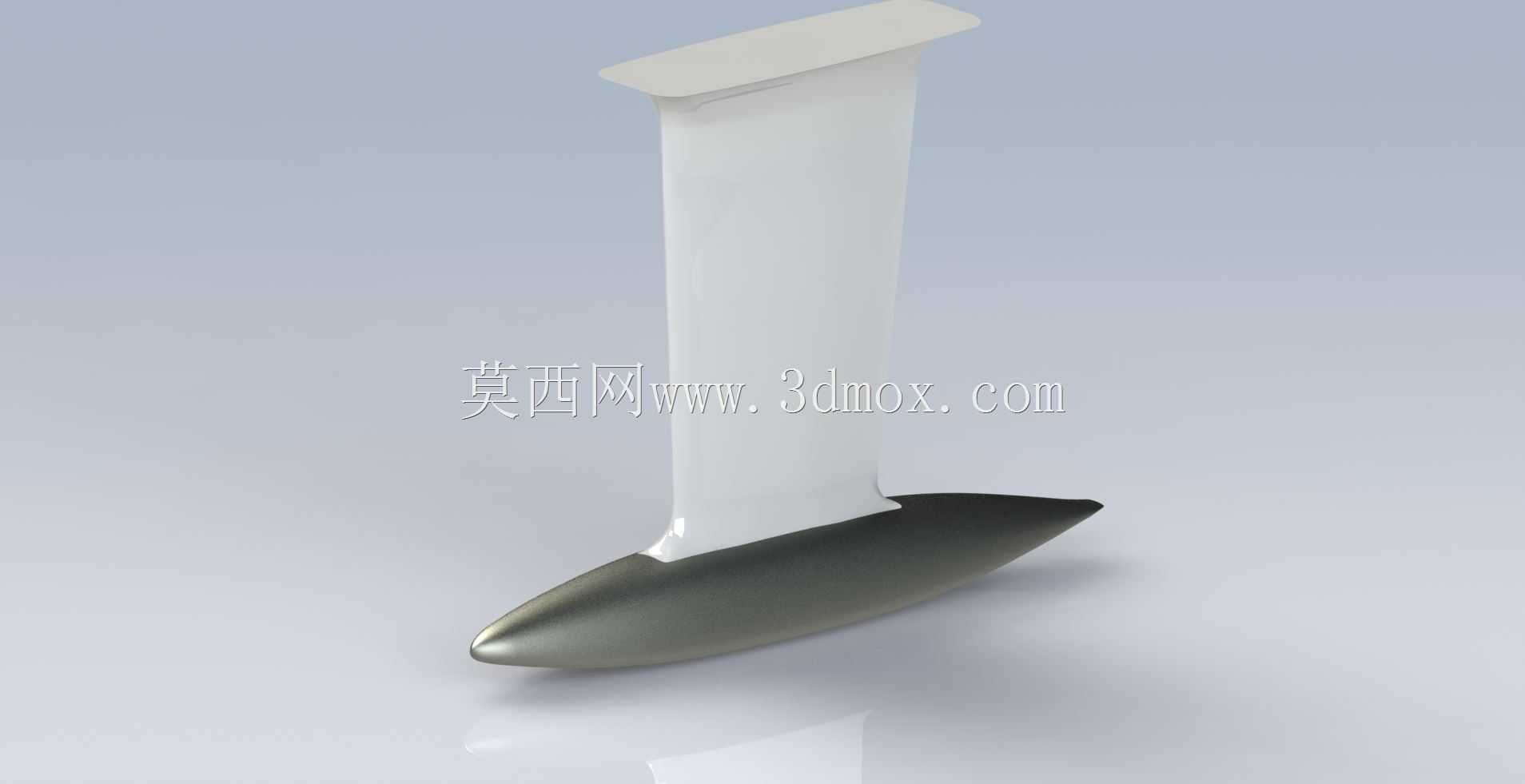

流线型 bulbous 艏立柱式船舶构件设计

　　从事船舶结构设计十余年，经手的水动力优化构件不下百款，这次的 bulbous 艏配垂直立柱的组合结构，是针对内河浅水航道小型作业船做的专项优化方案，很多刚入行的结构工程师容易把球鼻艏的设计逻辑套用到所有船型上，实际上不同航速、不同吃水深度的作业场景，对艏部结构的要求天差地别。先从实际应用场景说起，这个构件主要适配吃水深度0.8-1.2米的内河小型作业艇，这类船常年在有漂浮杂物、水位变化频繁的航道通行，常规的突出式球鼻艏很容易在靠岸、过浅滩时发生碰撞剐蹭，而且很多内河作业船需要在船艏位置加装作业支架、探测设备，传统球鼻艏的曲面顶部没有平整的安装基准，后期加装设备的焊接、螺栓固定都很难保证安装精度，这个结构把球鼻艏的水动力减阻段和上部的垂直支撑立柱做了一体化整合，刚好解决了这两个核心痛点。

　　从功能特性上拆解，下部的水滴形 bulbous 段完全按照兴波阻力抵消逻辑做的曲面拟合，针对8-12节的常用作业航速，把球艏的兴波相位调整到和船体艏部兴波反相的区间，实际水动力仿真下来，这个航速段的艏部兴波阻力能降低12%左右，对于常年定速航行的作业船来说，这个减阻幅度能直接换算成8%左右的燃油经济性提升，不要小看这个比例，内河作业船年运营时长普遍在2000小时以上，长期下来的能耗节约非常可观。上部的垂直立柱段做了等截面过渡，和下部球艏的衔接位置做了大圆角顺滑处理，避免水流在衔接位置产生附面层分离，形成涡流增阻，立柱的顶部做了完全平整的安装平面，平面上预留了标准的螺栓安装孔位，不管是加装水文探测支架、警示灯架还是小型作业吊臂，都可以直接通过螺栓固定，不需要再现场做切割焊接找平，大幅降低了现场改装的工作量和结构应力隐患。

　　设计思路上没有追求极端的水动力性能，而是在减阻效果和结构实用性、安装便利性之间做了平衡，很多纯理论优化的球艏结构曲面曲率变化太剧烈，不仅模具开模成本高，后期维护的时候如果发生碰撞变形，曲面校正的难度极大，这个结构的下部球艏段采用了多段二次曲面顺滑拼接的方式，所有曲面的曲率变化率控制在合理区间，不管是采用玻璃钢糊制还是铝合金焊接加工，工艺难度都很低，普通的船舶修造厂不需要专用的成型模具就能完成加工。立柱部分的截面采用了对称翼型，不是简单的矩形截面，这样船舶在有侧向水流的时候，立柱本身产生的侧向阻力更小，也不会因为水流冲击产生额外的扭转力矩，降低立柱和船体甲板连接位置的疲劳载荷。

　　关于外形尺寸和安装边界，这个构件的整体高度根据适配船型的干舷高度做了系列化预留，下部球艏段的最大直径不超过船宽的15%，避免靠泊的时候球艏突出船身外侧碰撞码头，球艏的最前端位置比船体艏柱的最前端突出距离控制在300mm以内，既保证了兴波抵消的效果，又不会因为突出过多导致抛锚、靠岸时的碰撞风险。立柱和船体甲板的连接位置设计了一圈外翻的安装法兰，法兰上的安装孔按照标准的船舶结构间距布置，安装的时候只需要在甲板对应位置开好匹配的孔位，加密封胶垫之后用螺栓紧固就能完成固定，不需要对船体主结构做大规模的切割改造，法兰和立柱的衔接位置做了加强筋过渡，能承受作业设备安装后的垂直载荷和航行时的水流冲击载荷，按照内河作业船的常规使用强度计算，这个连接结构的疲劳寿命能满足15年以上的使用要求。另外在结构内部，球艏和立柱的空腔是连通的，做了密封处理之后可以作为额外的浮力舱，提升船艏部分的储备浮力，即使船艏舱发生少量进水，这个密封构件也能提供额外的浮力支撑，避免艏倾风险，很多设计人员容易忽略这个细节，实际上小型船舶的艏部浮力储备一直是安全设计里的重点，把水动力构件和浮力舱功能整合到一起，不需要额外增加结构重量就能提升安全冗余，是这类小型船舶结构设计里非常实用的思路。
