4吨插孔式螺旋起重支撑装置结构设计

　　在设备检修、重物移位、工装架设这类需要垂直承重顶升的作业场景里，4吨级插孔式螺旋顶升装置是车间、维保现场常用的承重支撑部件，和液压类顶升设备不同，螺旋结构的自锁特性让它在长时间承重工况下不会出现泄压回落的问题，尤其适合需要长时间保持支撑高度的固定工位作业。从结构设计逻辑来看，这套装置的核心传动采用梯形螺纹副配合，顶升螺杆的外螺纹和基座内的螺母套啮合，侧面的输入轴通过齿轮减速结构带动螺母套转动，进而驱动螺杆做垂直方向的升降动作，输入轴端预留的插孔可以适配标准撬杆或者电动扳手驱动，不需要额外配置专用动力源，在无电源的野外维保、狭小空间作业场景下适配性更强。

　　外形尺寸上，这套装置完全收拢状态下的整体高度为420mm，这个尺寸是经过现场工况匹配的，常规货运车辆底盘、中型工业设备的底部预留间隙大多在350mm到500mm区间，收拢状态下可以直接塞入支撑点位下方，不需要额外垫高基础，避免了垫高带来的支撑失稳风险。螺杆完全伸出后的最大作业高度为1250mm，总顶升行程达到830mm，覆盖了从地面设备垫高架设到车辆底盘检修、中型模具拆装的大部分高度需求，螺杆外壁加工的连续梯形螺纹牙型经过承重校核，牙侧角选用15度非对称结构，承重侧牙面接触应力控制在许用值以内，反向自锁角满足全行程承重下的自锁要求，即使驱动端没有额外锁止结构，承重状态下也不会出现螺杆自行回落的问题。

　　基座部分的减速壳体采用一体化铸造成型，内部的减速齿轮组采用直齿圆柱齿轮传动，传动比匹配手动驱动的输入力矩，单人使用标准撬杆操作时，输入力控制在150N以内即可达到额定4吨的顶升力，符合人体工程学的操作力要求，不会出现操作费力的情况。壳体侧面的输入轴做了渗碳淬火处理，插孔位置的壁厚做了加强设计，反复插拔撬杆作业时不会出现孔口变形、轴端开裂的问题。螺杆顶端的支撑帽做了防滑网纹处理，和被支撑物的接触面可以增大摩擦力，避免顶升过程中支撑点滑移，支撑帽和螺杆顶端采用活动铰接结构，即使被支撑物的支撑面存在一定角度倾斜，支撑帽也可以自适应贴合接触面，不会出现点接触导致的应力集中、支撑面压溃的问题。

　　在实际选型适配时，需要注意几个安装边界条件：首先是基座底部的支撑面需要保证平整硬质，若在软质地面作业需要垫入刚性垫板，避免承重时基座下沉导致顶升高度偏移；其次是顶升作业前需要确认支撑点的位置在装置的轴心正上方，偏载角度不能超过3度，偏载量过大时会导致螺杆受侧向弯矩，加剧螺纹副的磨损，严重时甚至会出现螺杆弯曲变形的问题；另外在最大伸出高度作业时，需要确认螺杆和螺母套的啮合长度不小于螺纹直径的1.5倍，保证螺纹啮合面的承重强度，避免脱扣风险。

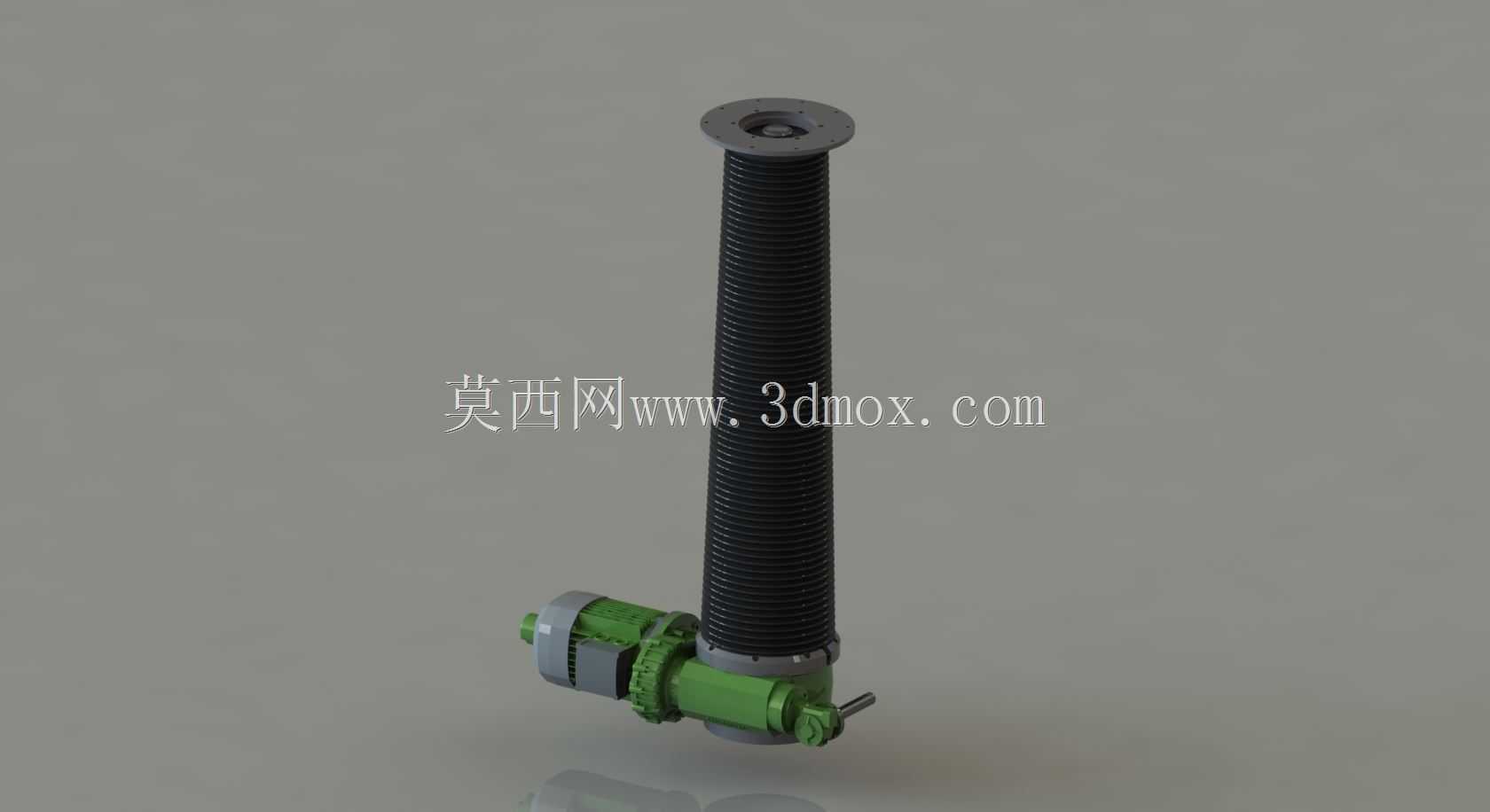

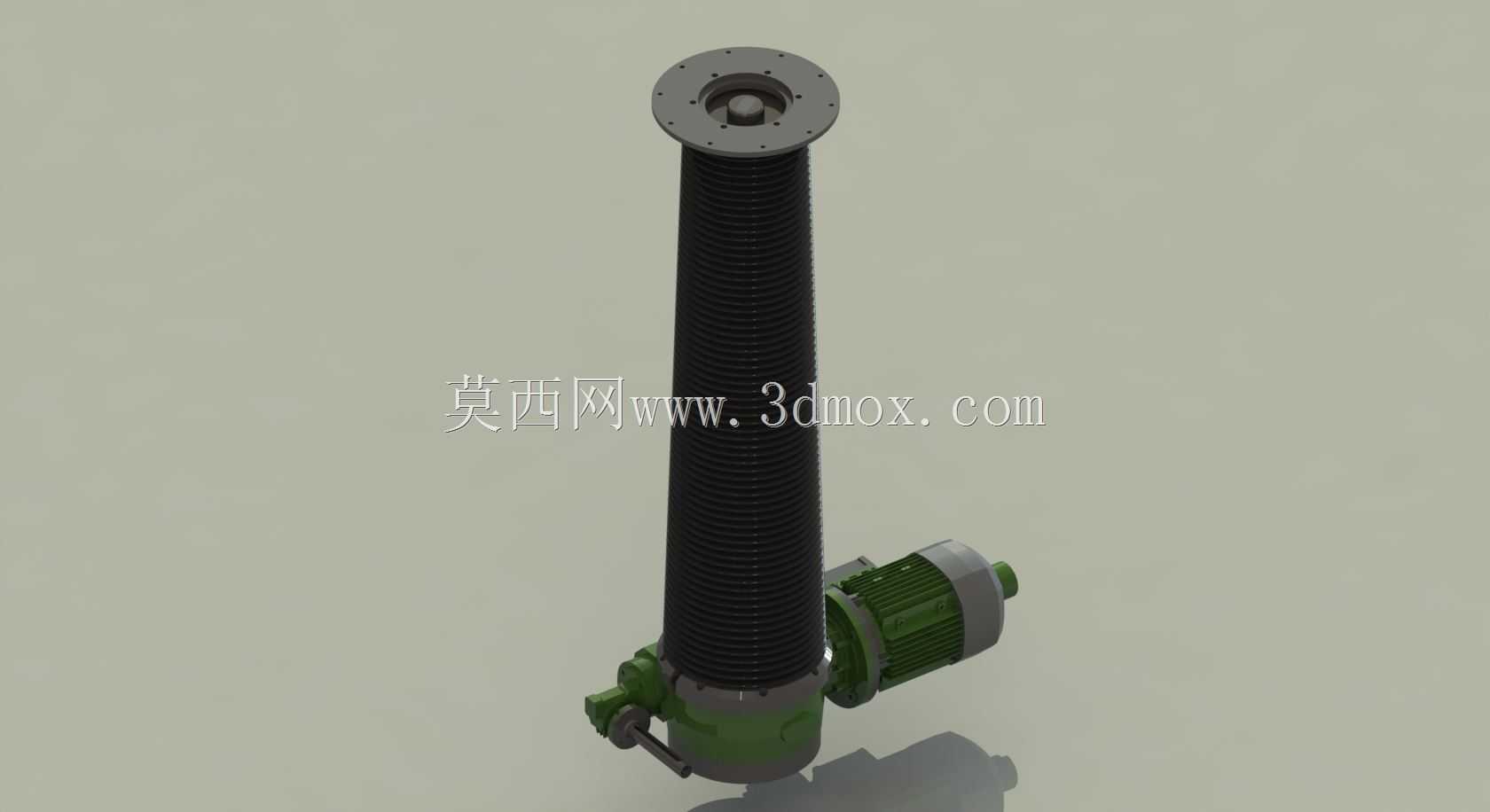

　　从三维建模的细节处理来看，这套模型还原了所有实际加工需要的结构细节：螺纹部分采用精确的梯形螺纹牙型建模，不是简化的贴图纹理，在做运动仿真时可以模拟真实的螺纹啮合传动过程；减速壳体的分型面、安装螺栓孔、输入轴的密封槽位置都按照实际加工工艺做了还原，结构工程师可以直接在这个模型基础上做受力仿真、工艺拆解，也可以根据实际工况需求修改螺杆行程、额定承重参数，衍生出不同吨位、不同行程的同系列顶升装置模型。和常见的液压千斤顶相比，螺旋结构的装置没有密封件老化、液压油泄漏的问题，维护成本更低，在低温、高粉尘这类恶劣工况下的适应性更强，适合作为车间常备的维保工装、生产线工位的固定支撑部件使用。
