RC遥控车两级自动换挡传动结构

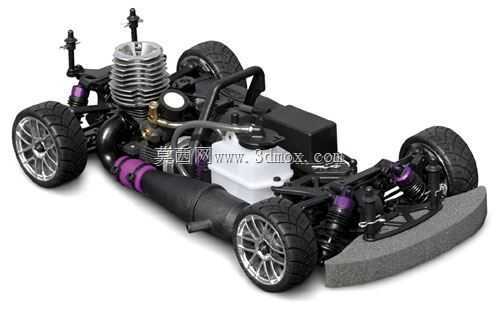

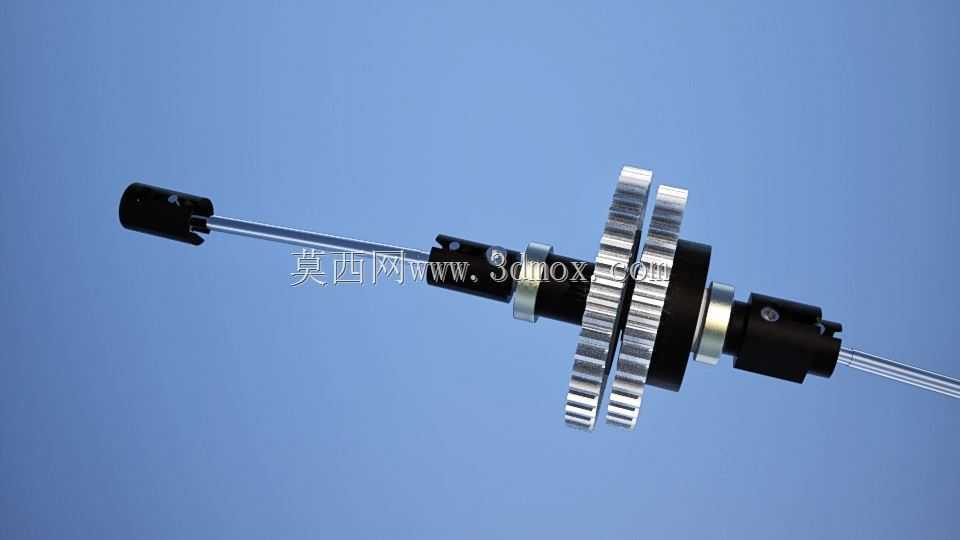

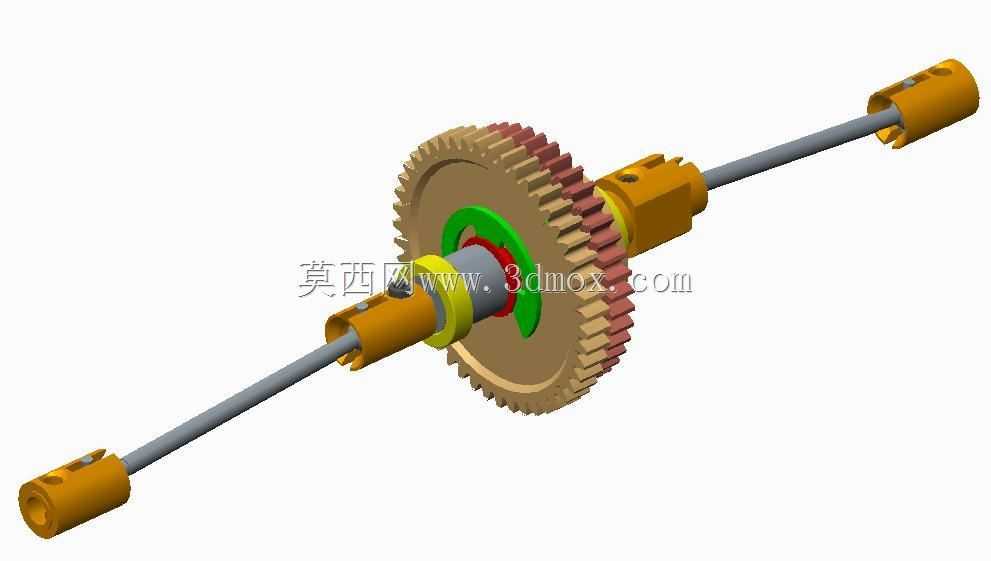

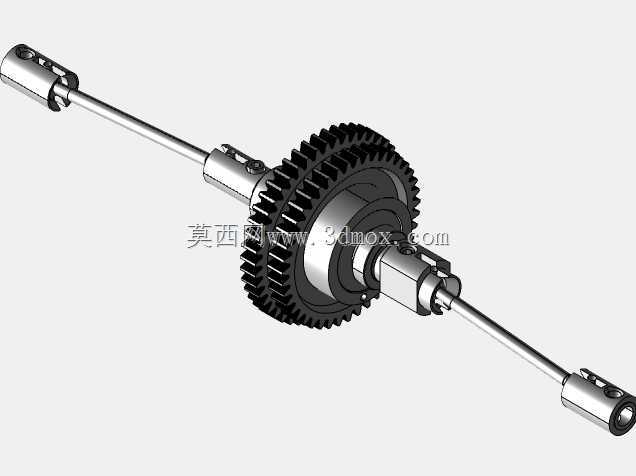

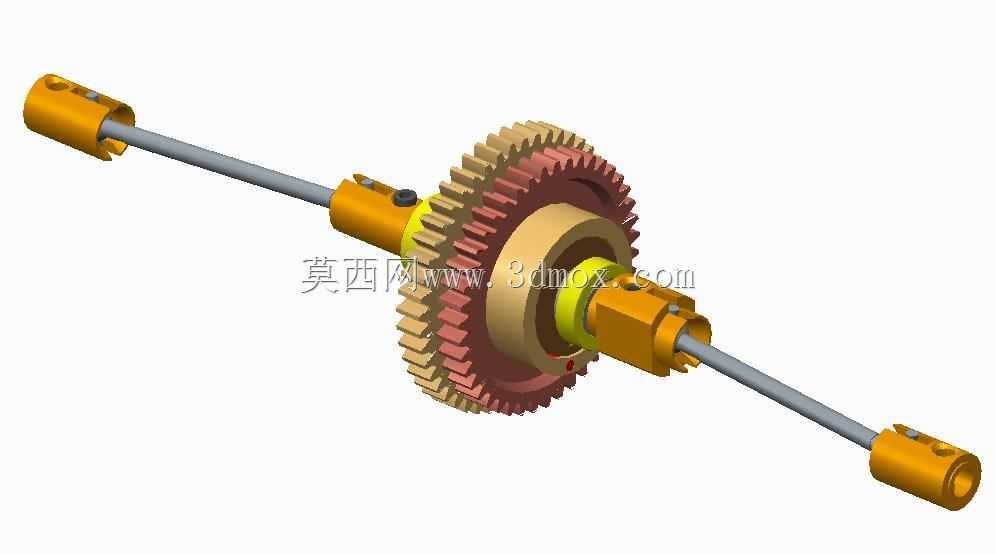

　　这套传动结构主要面向1/10比例RC燃油遥控车的动力传输场景，适配小排量两冲程硝基发动机的动力输出特性，解决单速传动在低速起步扭矩不足、高速段发动机转速超限的矛盾，在平跑、越野类RC赛事及日常休闲把玩场景中都能匹配动力输出需求。整套变速机构采用同轴布局设计，输入轴直接对接发动机离合器杯，输出端连接车辆中央传动轴，将动力分配至前后差速器，整体安装边界控制在直径38mm、轴向长度72mm的圆柱空间内，可直接适配多数1/10平跑车架的变速箱安装位，无需对车架侧板、传动接杯做额外切削改造。

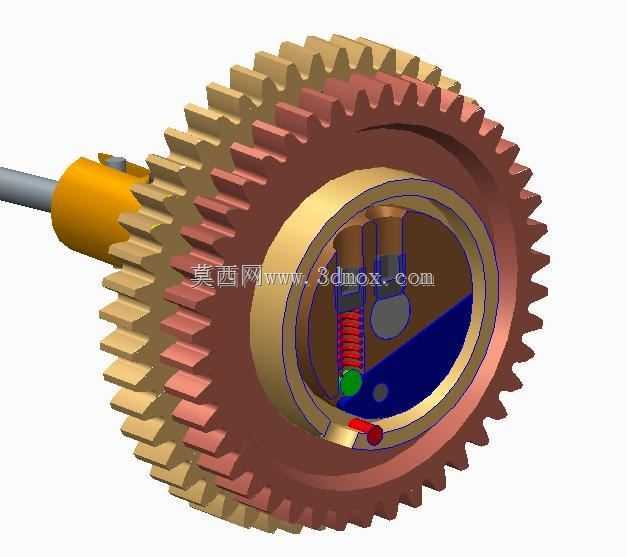

　　从功能实现逻辑来看，这套两级自动换挡结构依靠离心力触发档位切换，无需额外伺服器或电控信号介入。低速档采用大减速比齿轮组，输入轴上的小直径主动齿啮合大直径从动齿，可将发动机输出的高转速低扭矩转化为大扭矩低转速输出，满足车辆起步、爬坡、过弯出弯时的牵引力需求，避免单速传动起步时发动机负载过大导致的熄火问题。当发动机转速提升至设定阈值时，换挡机构内的离心甩块在离心力作用下克服弹簧预紧力向外张开，卡入高速档齿轮的卡槽内，此时动力直接通过高速档齿轮组传输，减速比更小，可让车辆获得更高的极速表现，同时将发动机转速维持在最优功率输出区间，避免长时间高转速运转导致的过热、磨损加剧问题。

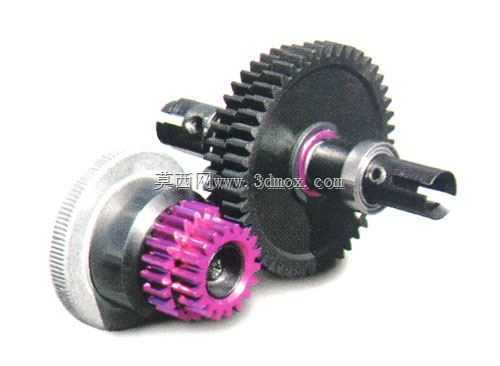

　　设计过程中首先要匹配发动机的功率输出曲线，确定高低速档的减速比参数，低速档减速比设置在3.2:1左右，保证起步时轮上扭矩足够驱动1.5kg左右的整车重量完成急加速动作，高速档减速比设置在1.8:1左右，让车辆极速可达到60km/h以上，同时匹配发动机28000rpm的最高安全转速，避免转速超限。齿轮参数选择上，模数统一采用0.8模，齿宽设置为4mm，兼顾传动强度与轻量化需求，主动齿采用高强度钢材质加工，从动齿采用铜基粉末冶金材质，既保证齿面耐磨性，又能降低运转噪音，同时控制整体重量。换挡机构的弹簧预紧力是设计核心，需要反复调校弹簧刚度与预压量，确保换挡转速点稳定在发动机最大扭矩输出转速之后，避免换挡过早导致的动力衔接顿挫，同时防止换挡过晚导致的发动机转速过高，换挡甩块采用对称双块布局，保证高速旋转时的动平衡，避免轴系出现径向跳动导致的传动抖动。

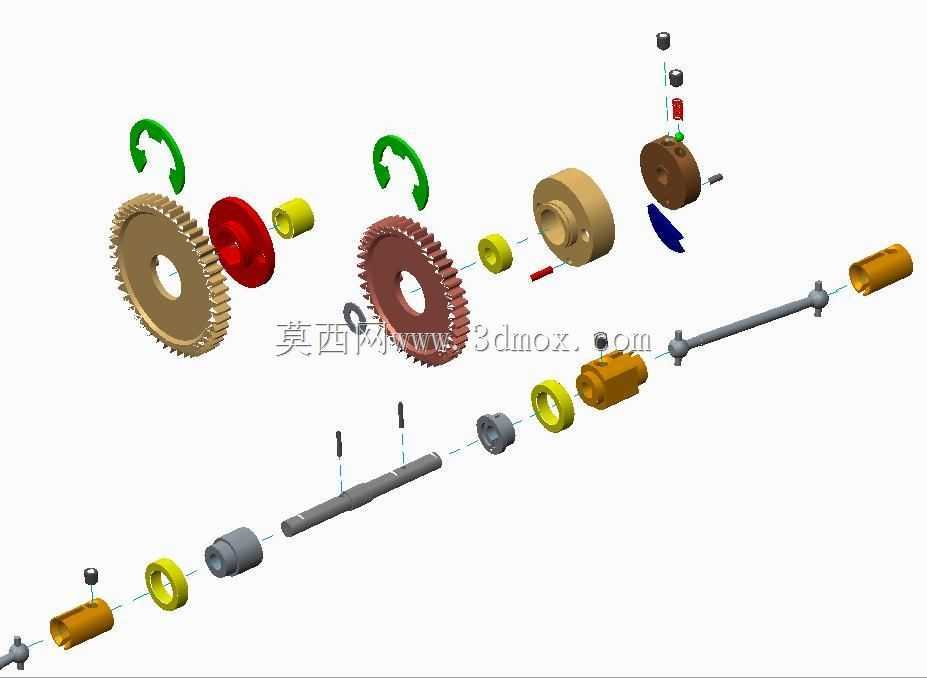

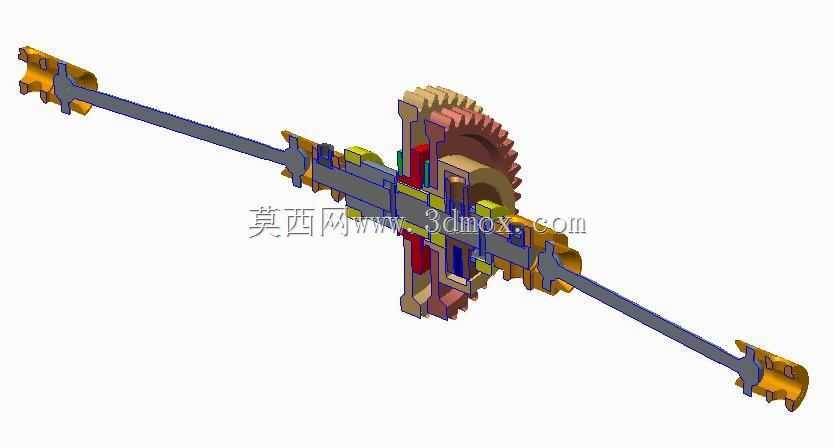

　　轴系设计上采用空心主轴结构，在保证轴系抗弯强度的前提下降低转动惯量，减少动力传输过程中的惯量损失，轴上各齿轮通过滚针轴承支撑，降低高速运转时的摩擦阻力，齿轮与轴之间采用卡簧定位，控制轴向窜动量在0.1mm以内，避免齿轮啮合时出现偏载导致的断齿问题。换挡拨叉与甩块的配合间隙控制在0.05mm，既保证换挡动作顺畅无卡滞，又避免间隙过大导致的换挡冲击。整套机构的润滑采用稠度较高的锂基润滑脂，填充在齿轮啮合腔体内，防止高速运转时润滑脂被甩出，同时在腔体外侧设置密封胶圈，避免场地内的灰尘、砂石进入传动腔导致齿轮磨损。

　　实际装车应用中，这套换挡结构可根据不同场地需求更换不同刚度的换挡弹簧，调整换挡转速点：在小场地多弯赛道可更换刚度更高的弹簧，提高换挡转速，让车辆在中低速区间保持更大的扭矩输出，提升出弯加速能力；在大场地直道较多的赛道可更换刚度较低的弹簧，提前换挡，让车辆更早进入高速档，提升直道极速表现。结构拆解维护也较为便捷，仅需拆下变速箱端盖的4颗固定螺丝，即可取出整套齿轮组进行清洁、润滑或更换磨损部件，日常维护门槛较低，适配RC玩家日常自主维保的需求。
