本田CB750硬尾定制摩托车车架结构设计

这套定制化摩托车车架结构，主要面向复古机车改装、定制摩托量产试制的应用场景，可直接用于硬尾风格巡航摩托的底盘开发参考，也能为小批量定制车厂的车架焊接工装设计提供三维数模基准。从实际使用场景来看，这类硬尾结构舍弃了后减震组件，能大幅降低整车整备质量，同时获得更直接的后轮路感反馈，多用于直线加速定制车、复古bobber风格车型的打造，适配城市休闲骑行、机车文化展陈、短途竞速体验等多元使用需求。

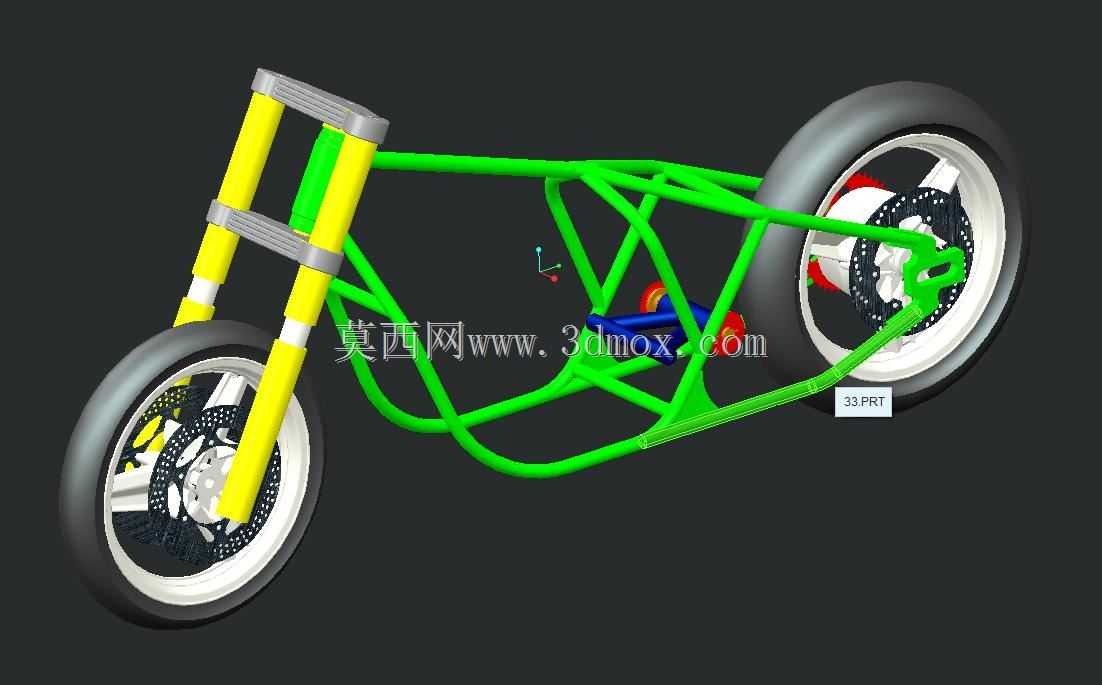

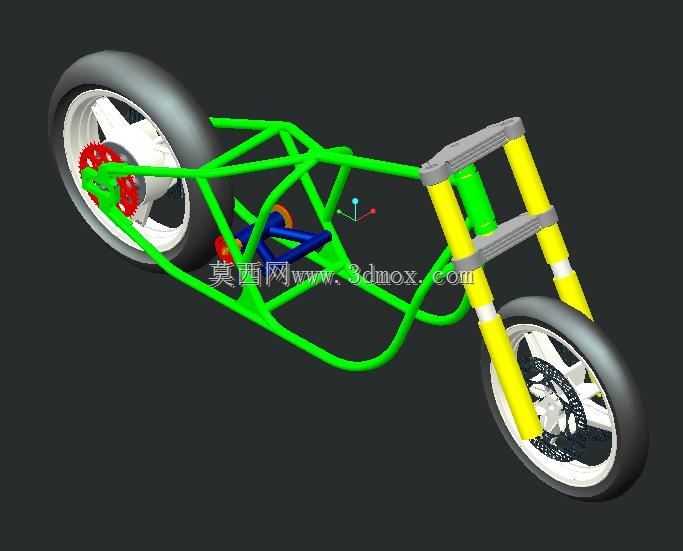

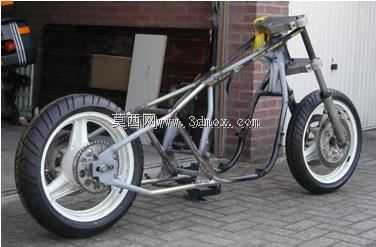

设计过程中以1977款CB750的电机底座作为安装基准，对原车后段车架进行切割重构，焊接搭建一体化硬尾框架结构，框架管材的排布充分考虑了受力传递路径，从车头转向立管延伸出的主纵梁采用双管并行结构，在发动机安装位形成环抱式支撑，后段硬尾部分采用三角桁架结构，将后轮轴的冲击载荷直接分散到主车架纵梁与底部横梁上，避免应力集中导致的焊缝开裂问题。针对轮辋适配的需求，设计时将CB1000规格轮辋纳入安装边界，由于两款轮辋的安装偏移量存在差值，设计阶段特意调整了后轮安装的朝向，抵消偏移量带来的轮距偏差，保证后轮中心面与整车纵向对称面重合，避免行驶过程中出现跑偏、轮胎偏磨的问题。

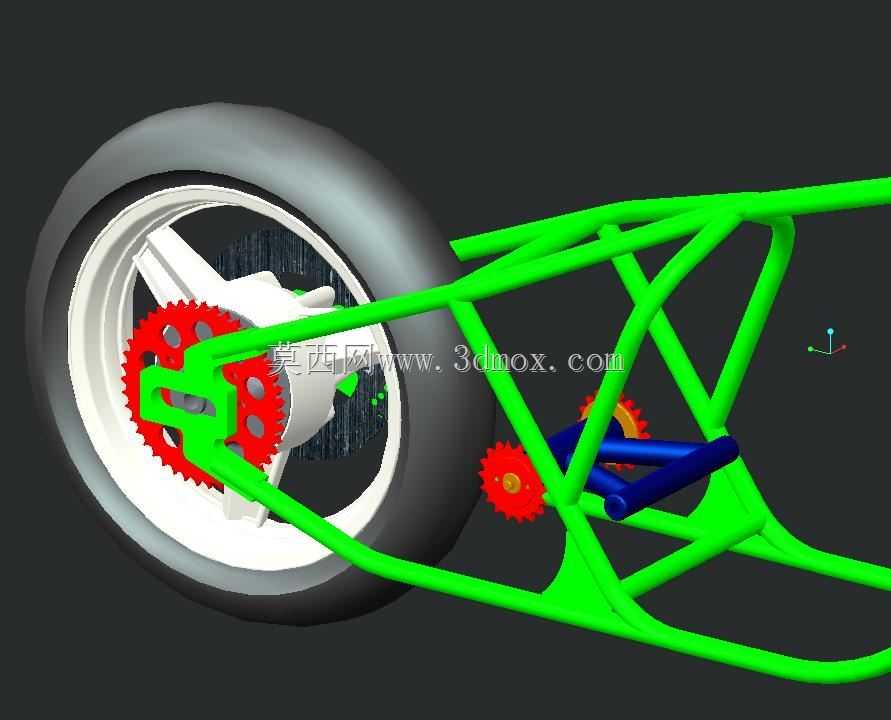

传动系统的布局上，在常规链条传动路径中额外增设了一根传动轴，配合交叉布置的链条结构，解决了后轮反向安装后传动链轮与发动机输出轴的位置错位问题，传动部件的安装位预留了足够的调节余量，可通过后轮轴的前后移动调整链条张紧度，同时所有传动部件的外轮廓都与车架管材、后轮辐条保留了足够的安全间隙，避免行驶过程中出现运动干涉。前减震部分采用双正置前叉结构，上下联板的安装尺寸与原车转向立管完全匹配，前叉的行程预留、前轮安装位的尺寸都与CB系列通用前轮组件兼容，刹车盘、卡钳的安装座直接集成在前叉下端与后摇臂（硬尾框架）上，无需额外焊接转接支架，减少装配累积误差。

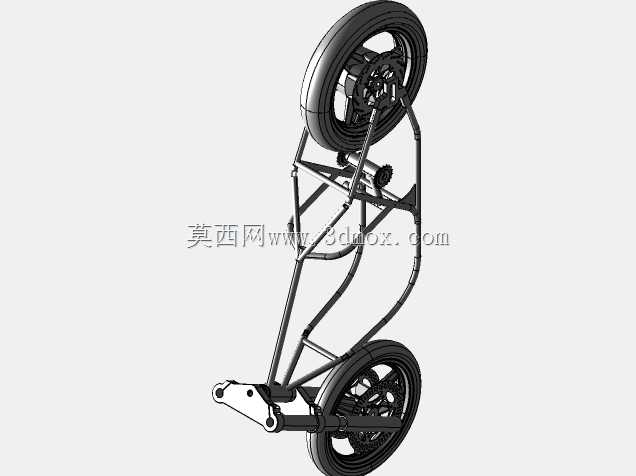

从安装边界来看，车架整体宽度控制在220mm以内，发动机安装位的固定孔位完全匹配CB750原厂动力单元的安装点，无需对发动机本体进行任何改装即可完成落装，后轮轴的安装高度、后尾架的安装孔位都预留了定制座椅、尾部覆盖件的安装空间，改装厂可基于这套数模直接调整尾部造型，无需重新搭建车架基础结构。车架管材的选型兼顾了强度与轻量化需求，所有焊缝位置都做了应力释放的结构优化，在保证整车刚性满足硬尾车型使用需求的前提下，尽可能削减不必要的管材冗余，控制车架整体重量。
