轻型上单翼航模骨架结构设计方案

　　这套固定翼轻型飞行器骨架结构，主要面向航空科普教具制作、航模赛事参赛机型研发、小型载人超轻型飞行器原型验证这几类场景，在航模教学场景中，可直接作为结构力学演示载体，让学习者直观理解桁架传力路径、翼梁载荷分布、起落架冲击载荷传递的实际逻辑，避免纯理论教学的抽象感；在超轻型飞行器原型验证阶段，这套骨架可作为1:1缩比验证件，完成地面静力测试、滑跑振动测试，提前排查结构共振、应力集中等设计隐患，降低全尺寸样机的试制风险。

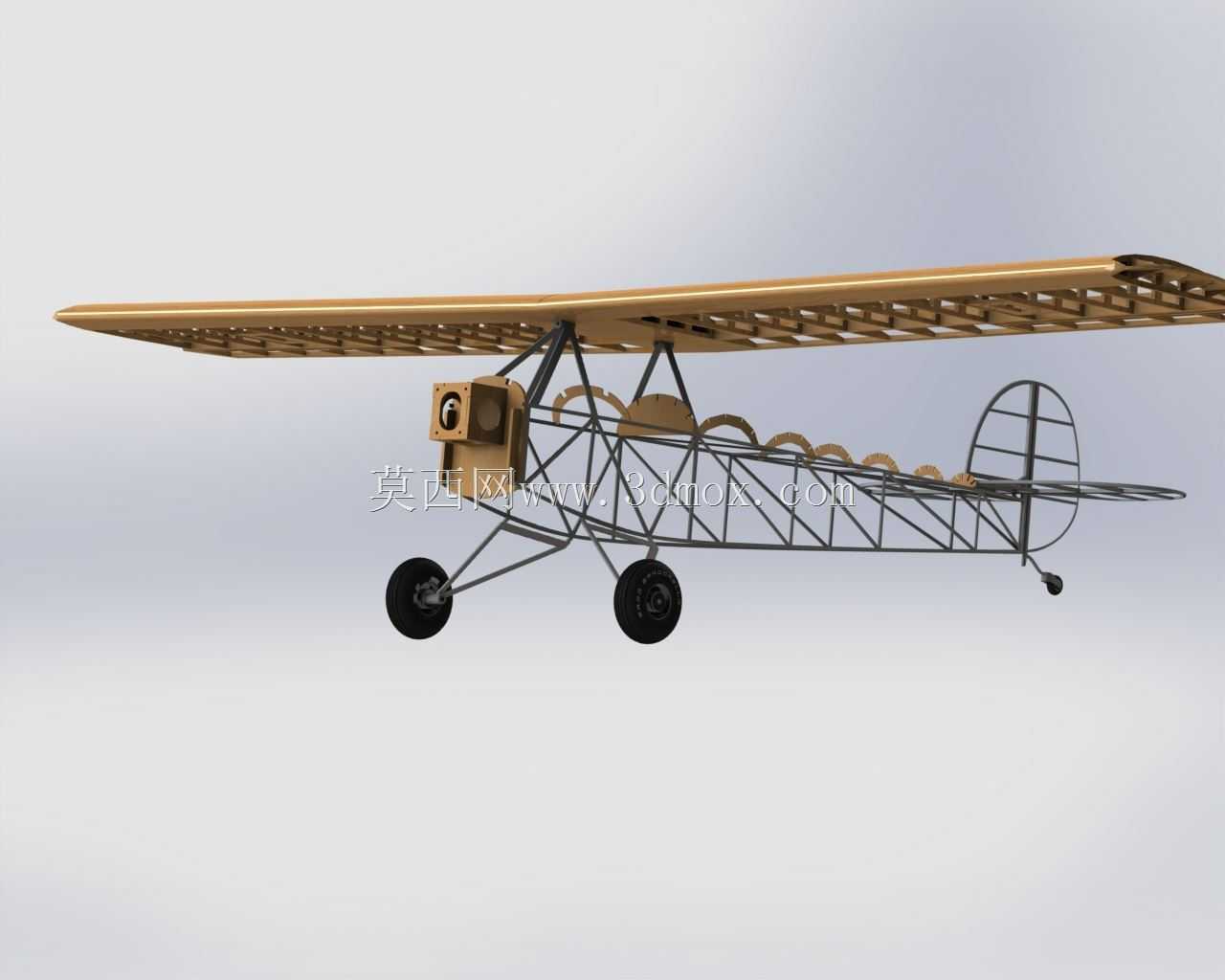

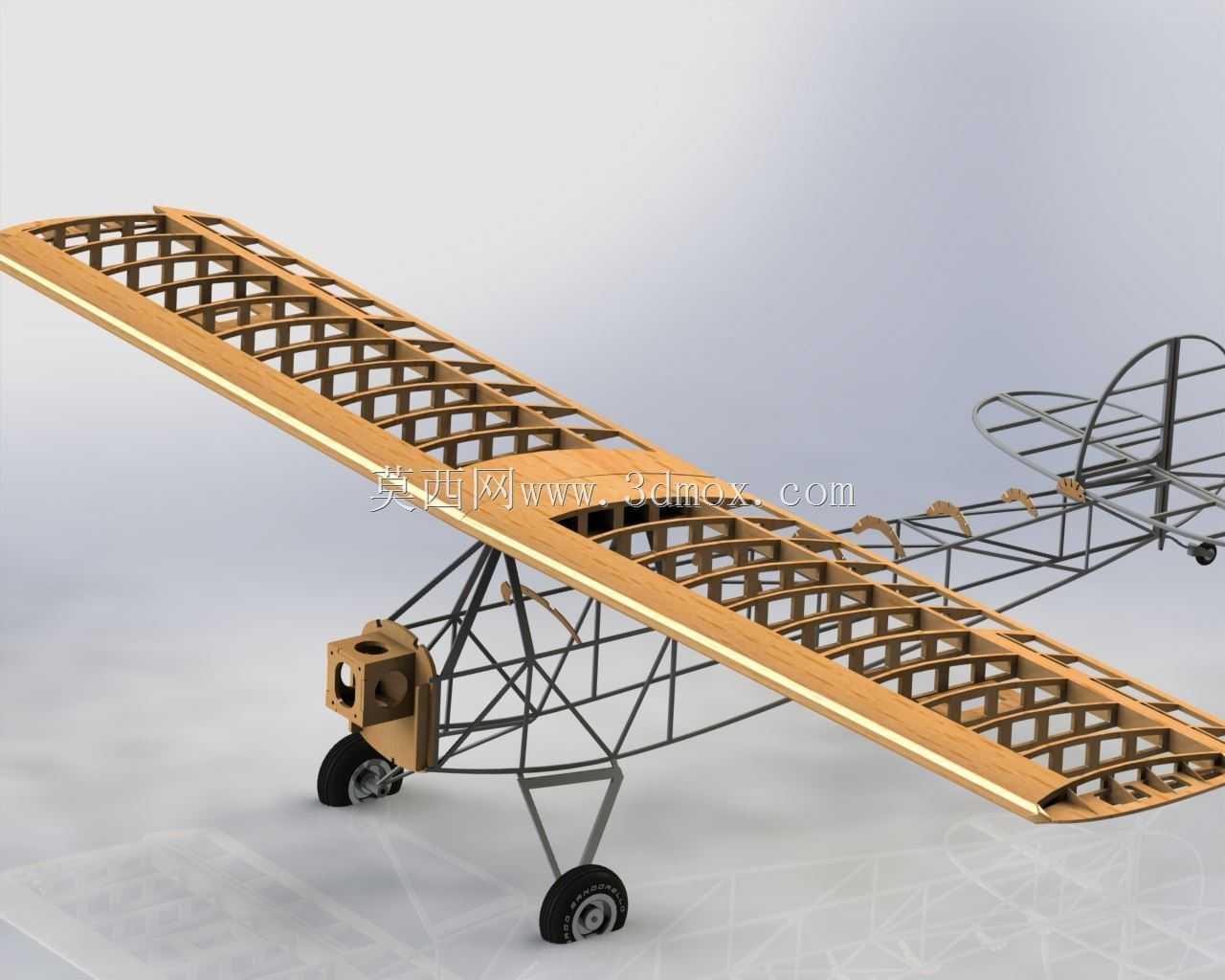

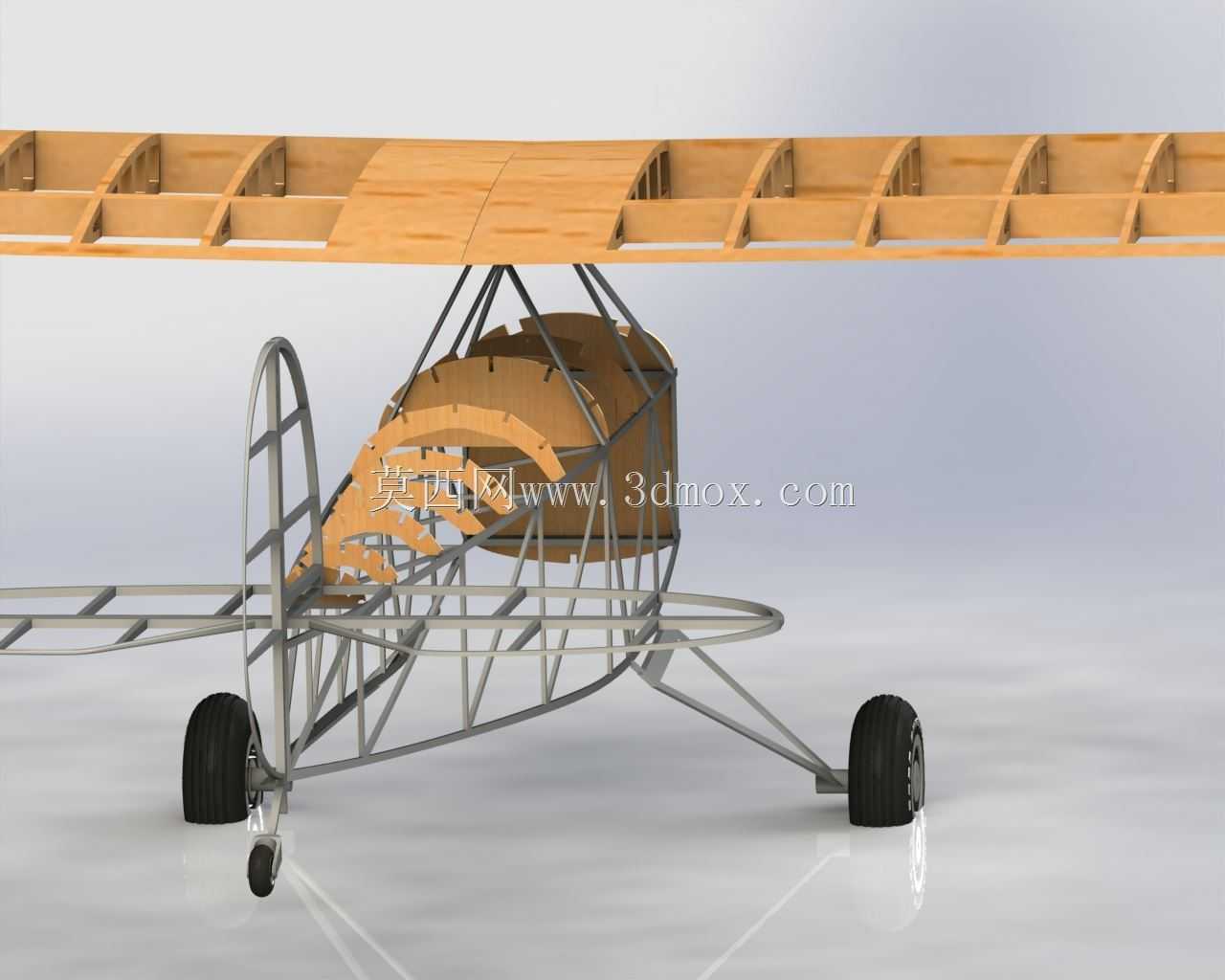

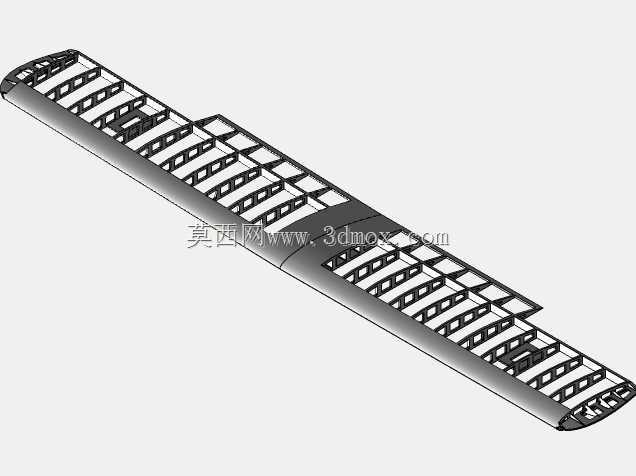

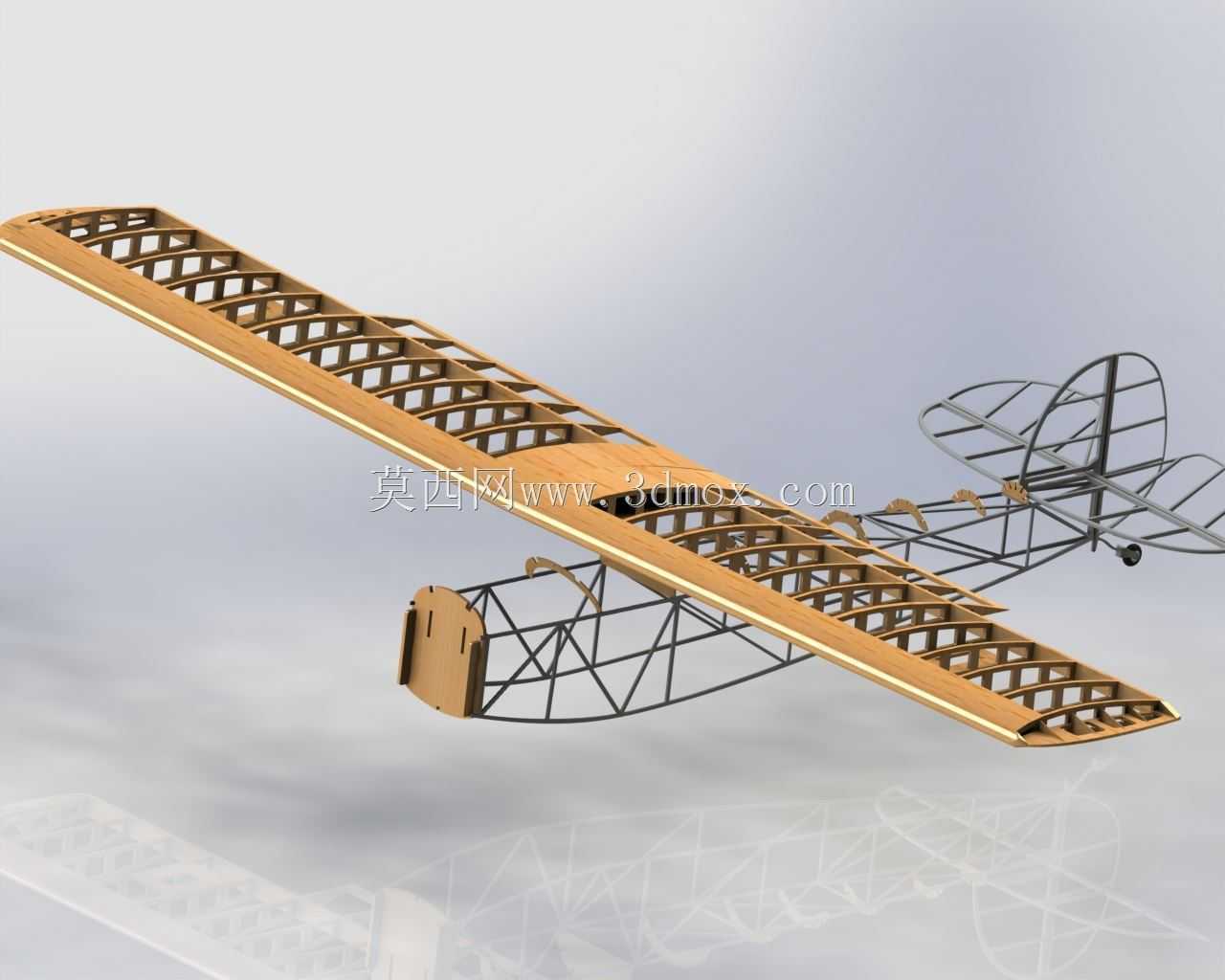

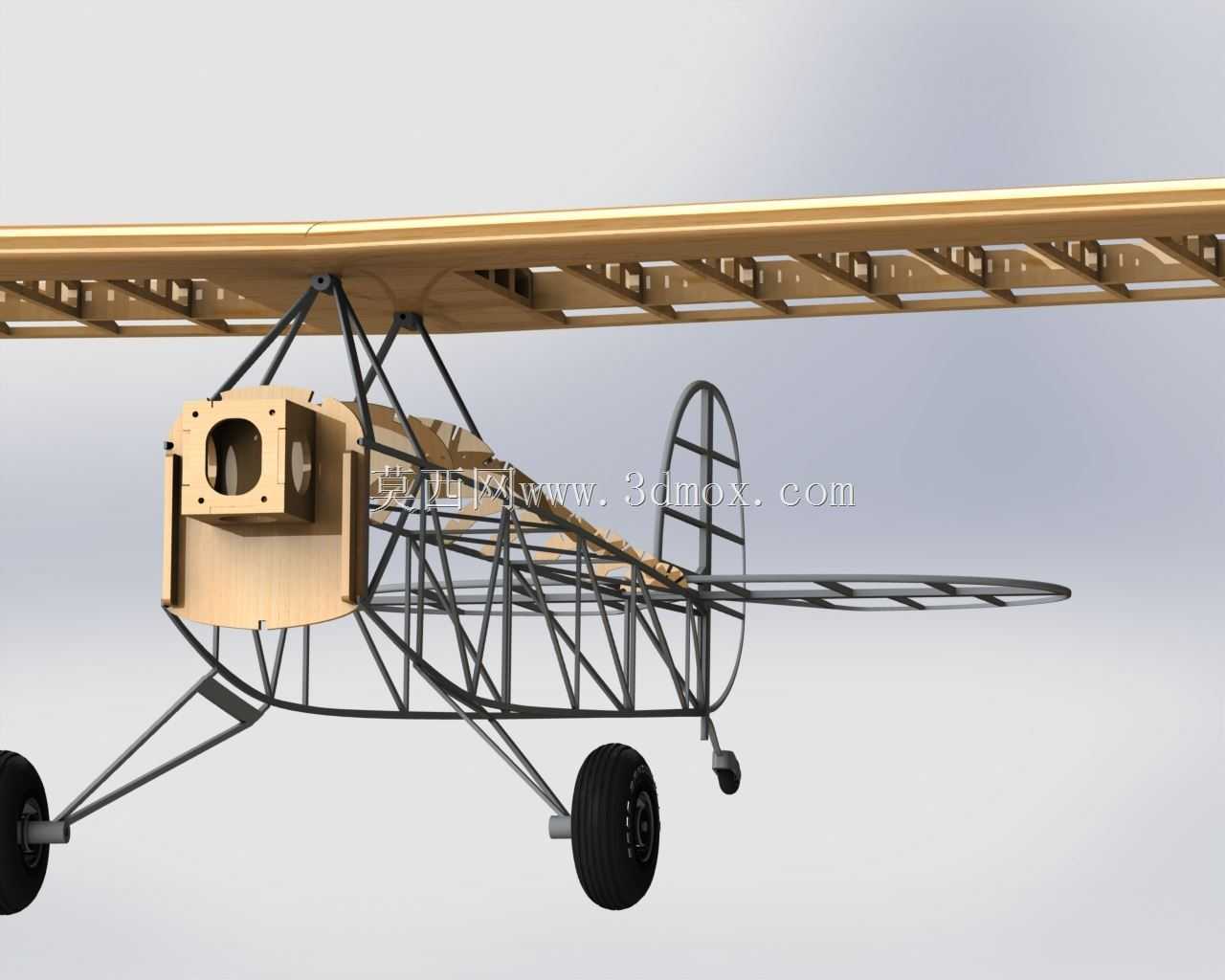

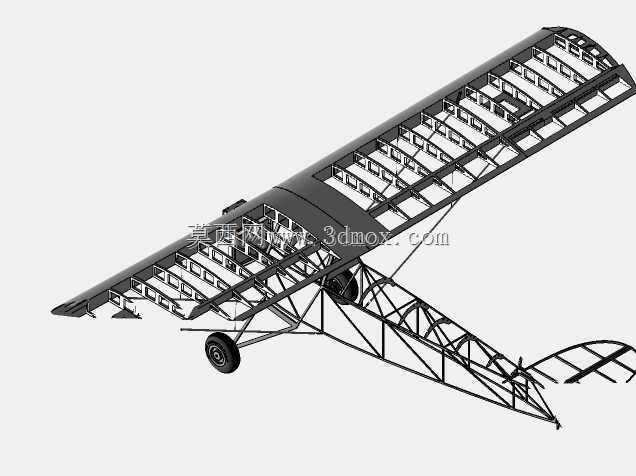

　　从功能特性来看，整个骨架采用分段式桁架承载设计，机身主承力段使用三角形空间桁架布局，所有杆件的交汇节点均做了同轴度对齐设计，避免杆件承受附加弯矩，前机身预留的动力安装座可适配两冲程航模发动机或同等功率的电动动力组，安装面设置了多组可调安装孔位，可根据不同动力的重心需求调整安装位置，匹配整机重心配平要求。机翼部分采用上单翼布局，翼梁为分段拼接式盒型梁结构，翼肋按照翼型坐标点位精准排布，每片机翼预留了与机身连接的快拆接口，无需拆解机身主结构即可完成机翼的拆装，方便外场携带与运输，机翼后缘预留了操纵舵面的安装铰支座位，可直接安装副翼、襟翼的舵机与传动连杆。尾翼部分采用常规布局，平尾与垂尾均使用薄壁桁架加蒙皮支撑的结构，尾翼与机身的连接段设置了角度微调机构，可在地面调试阶段调整平尾安装角，适配不同飞行速度下的俯仰配平需求。起落架为后三点式布局，主起落架采用弹性钢质杆件作为缓冲结构，直接与机身下部的主承力桁架节点连接，可吸收滑跑阶段的路面冲击载荷，尾轮设置了转向联动结构，可与方向舵操纵系统联动，提升地面滑跑阶段的转向操控性。

　　设计思路上，整个结构优先考虑减重与承载效率的平衡，所有非承力部位均做了镂空处理，在保证结构刚度满足飞行载荷要求的前提下，尽可能降低整机结构重量，提升有效载荷占比。结构传力路径做了专门优化，机翼产生的升力通过翼根连接接头直接传递到机身上部的主承力桁架，再通过斜向杆件分散到整个机身框架，避免局部应力集中；动力系统的拉力通过发动机安装座直接传递到机身前部的承力环，再沿纵向桁架传递到全机；着陆冲击载荷通过起落架直接传递到机身下部的承力节点，再通过周边桁架分散，不会在局部产生过大的应力峰值。

　　从安装边界与尺寸适配来看，机身主骨架长度适配1.8米至2.2米翼展的固定翼机型，机身宽度最大处不超过220毫米，可适配常规航蒙皮的包覆尺寸，机翼安装位置距离机身底部的高度为320毫米，可保证螺旋桨旋转时的地面净距满足要求，避免螺旋桨擦地。主起落架的轮距为480毫米，可保证地面滑跑阶段的侧向稳定性，避免侧翻风险，前机身动力安装座的中心高度距离机身底部180毫米，可适配直径16英寸至20英寸的螺旋桨安装，不会与起落架、机身结构产生运动干涉。所有操纵连杆的走线路径均预留了足够的安装空间，舵机安装位的尺寸兼容标准尺寸航模舵机，无需额外改装即可完成装机。整个骨架的各分段连接均采用快拆式销钉连接，装配时无需复杂工装即可完成整机拼接，日常维护更换受损部件时，仅需拆解对应分段即可完成更换，无需拆解整机结构，大幅降低维护成本。在结构强度校核层面，所有杆件的截面尺寸均按照3g过载的飞行载荷、1.5倍着陆冲击载荷做了冗余设计，可满足常规特技飞行动作的载荷要求，同时不会因过度设计增加不必要的结构重量。
