龙门式XYZ三轴坐标运动执行机构设计

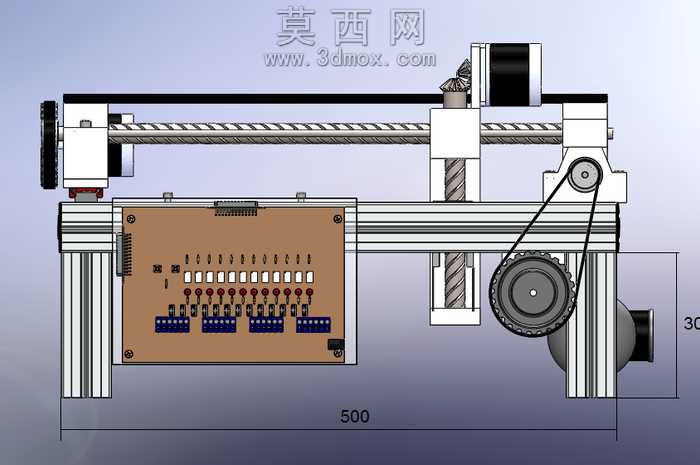

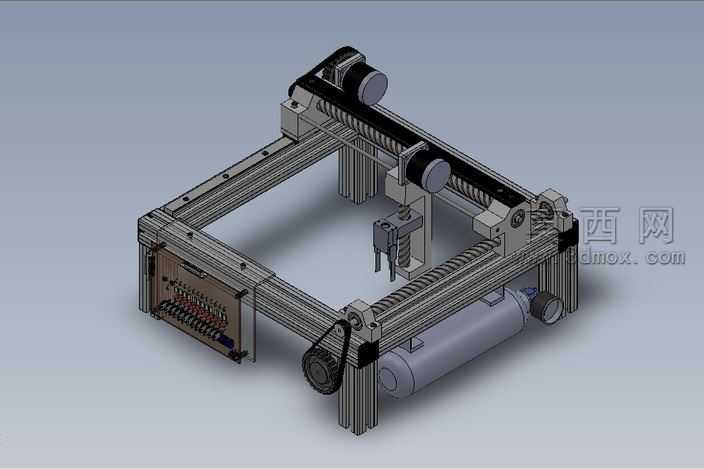

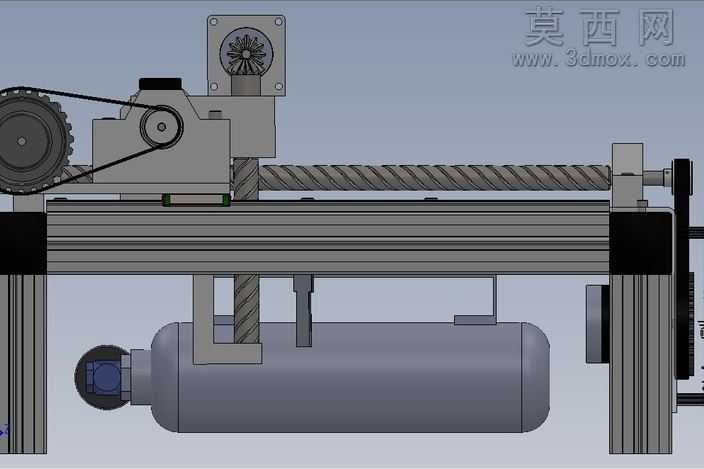

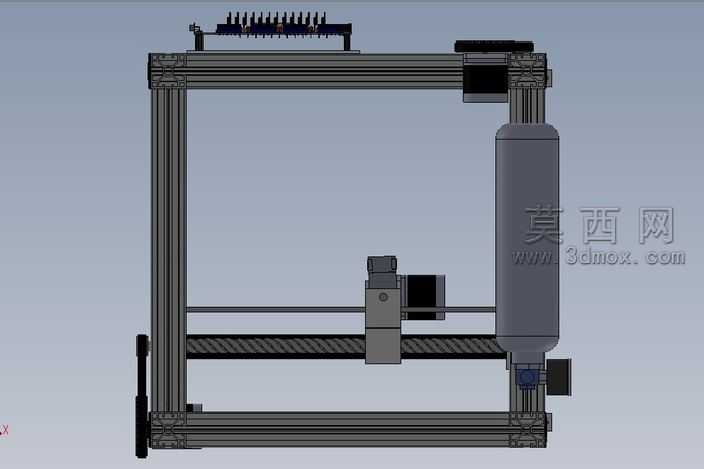

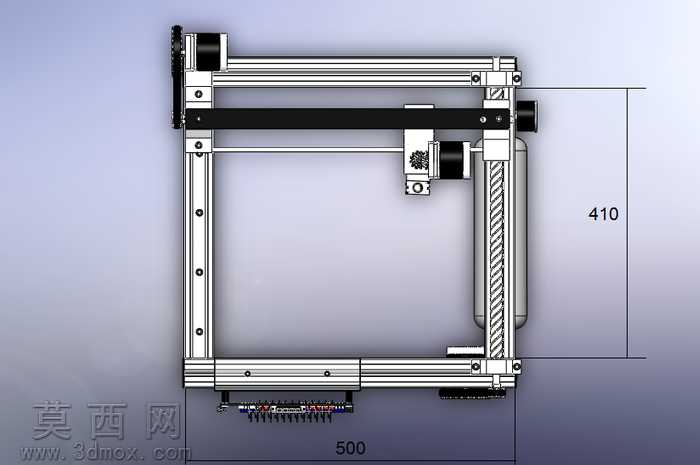

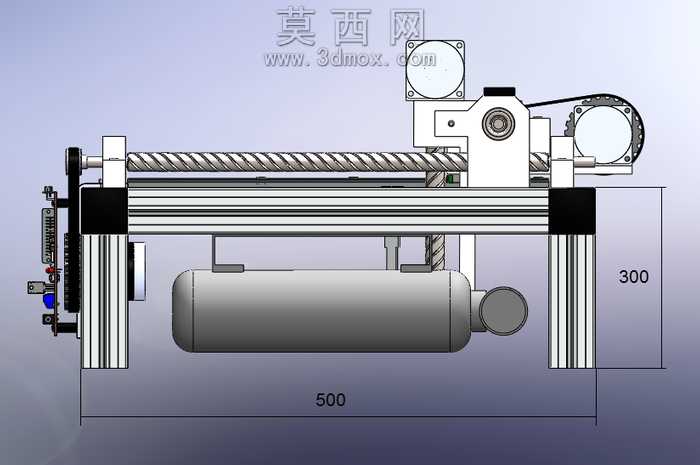

该三维模型采用SolidWorks完成全参数化建模，整体为龙门式XYZ三轴正交坐标运动结构，建模过程严格遵循机械设计装配逻辑，所有零件按照实际加工装配约束完成配合，无冗余特征与干涉问题。渲染阶段采用哑光工业灰作为铝型材框架的基础材质，同步带、传动轮采用黑色橡胶与哑光金属材质区分，气动夹爪末端执行器采用亮面金属与深色工程塑料材质搭配，底部气动元件采用银灰色金属罐体材质，电控箱体部分做了半透明处理以展示内部接线端子排布，整体渲染光影柔和，清晰呈现各部件的装配层级与结构细节。结构设计上，X轴采用双侧平行铝型材作为支撑导轨，搭配同步带传动实现长行程水平运动，传动轮与伺服驱动电机直连，保证传动精度；Y轴横跨于X轴滑座之上，同样采用线性导轨加丝杆传动的组合，实现横向跨距运动；Z轴垂直安装于Y轴滑台，搭载气动夹爪作为末端执行器，可完成垂直方向的升降与夹取动作；框架底部集成了气动储气罐与电控接线箱，将动力与控制单元整合在设备本体内部，减少外部走线与外接部件的冗余。设计思路围绕教学实验场景的坐标运动演示需求展开，整体结构采用标准铝型材搭建，降低加工制造成本的同时保证框架刚性，三轴传动均采用常见的标准传动部件，便于后期维护与部件替换，末端夹爪采用气动驱动，响应速度快、夹持力稳定，可适配小型工件的搬运、点位移动等实验场景，整体结构布局紧凑，运动行程覆盖框架内部的完整工作区域，各轴的限位结构、传动张紧结构均做了细节建模，完整还原设备的实际机械结构，可用于机械原理教学、运动仿真演示以及小型自动化作业场景的方案验证。
