汽车空调风门执行伺服马达结构设计

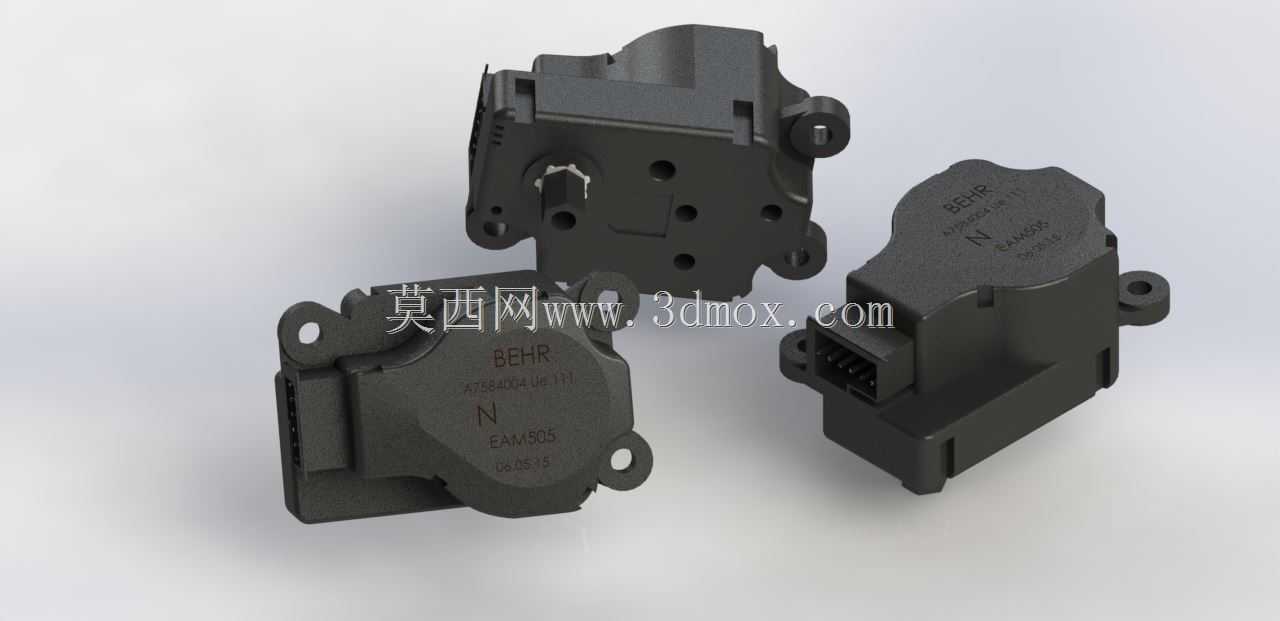

　　这款伺服执行马达主要应用在乘用车HVAC空调总成内部，负责驱动各风道风门的角度切换，实现吹面、吹脚、除霜、内外循环等不同出风模式的切换，以及冷暖混合风门的开度调节，是汽车空调系统里负责风道逻辑切换的核心执行部件。从结构设计来看，壳体采用玻纤增强PBT材质注塑成型，兼顾耐高温、抗蠕变与尺寸稳定性，能够适配驾驶舱仪表台内部长期-40℃到85℃的温度交变工况，避免长期使用后壳体变形导致齿轮卡滞。壳体上的三个带安装孔的固定耳，采用三角形布置逻辑，安装时不需要额外定位销，三个固定点即可完全限制六个自由度，安装孔内预埋金属衬套，避免螺丝锁紧时塑料壳体开裂，同时抵消车辆行驶过程中的振动冲击，防止长期使用后固定位松旷导致风门位置偏移。

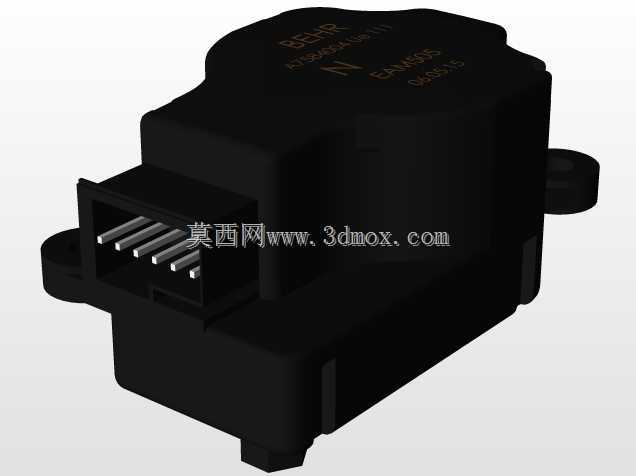

　　输出端的齿轮轴与壳体的配合位设计有迷宫式密封结构，不需要额外加装密封圈即可阻挡空调箱内的凝露水、灰尘进入齿轮腔，降低零件数量的同时提升长期运行可靠性。侧面的电气接插件采用标准2.54mm间距插针，带防呆卡扣设计，装配时不会出现插反的问题，接插件与壳体一体注塑成型，接插件插针与内部PCB板采用波峰焊连接，避免线束焊接的虚接风险。内部传动采用三级直齿圆柱齿轮减速结构，首级齿轮与直流电机输出轴过盈配合，末级齿轮集成输出轴与位置检测磁环，磁环与PCB板上的霍尔传感器配合，实时反馈输出轴的旋转角度，控制精度可以达到±1°，完全满足空调风门的位置控制要求，不会出现风门关不严漏风、模式切换不到位的问题。齿轮采用POM材质注塑成型，

　　齿形经过修形处理，传动过程中噪音低于35分贝，不会在驾驶舱内产生额外的异响。整体外形轮廓做了圆角过渡处理，所有安装边界尺寸都适配主流紧凑型乘用车空调箱的安装空间，最大外轮廓尺寸不超过70mm60mm40mm，不会占用过多仪表台内部的布置空间，安装时三个固定孔的位置公差控制在±0.1mm，能够直接适配现有空调箱的安装位，不需要修改周边的风道结构。壳体合盖面采用超声波焊接工艺，焊接筋宽度设计为0.8mm，焊接后壳体的防护等级达到IP54，能够抵御空调箱内的凝露侵蚀，同时避免齿轮润滑脂溢出污染周边的风道部件。输出轴采用D型截面设计，与风门摇臂配合时不需要额外的防转结构，装配时直接卡入摇臂的D型孔即可，装配效率高，

　　同时长期运行不会出现相对转动导致的角度偏差。在设计过程中特意做了防堵转结构，当风门被异物卡滞时，电机的堵转电流控制在额定电流的1.5倍以内，PCB板上的自恢复保险丝会在堵转3秒后切断供电，避免电机长时间堵转过热烧毁，故障排除后可以自动恢复工作，不需要更换零件。整体结构没有易损件，设计寿命满足整车15年或30万公里的使用要求，不需要定期维护，能够覆盖车辆全生命周期的使用需求。
