龙门式双轴自动涂胶执行机构设计

　　这套龙门式双轴运动执行机构，最初的设计需求来自消费电子组装产线的平面涂胶工序，针对小尺寸工件的表面点胶、涂覆作业开发，可覆盖3C产品外壳粘接、PCB板元件固定、小型塑胶件密封等多个工位的作业需求，区别于多关节机器人的大空间作业特性，该机构更适配固定工位内的平面轨迹作业，在小行程范围内的重复定位精度表现更稳定，同时设备整体占地尺寸更小，更适合嵌入紧凑型流水线工位使用。

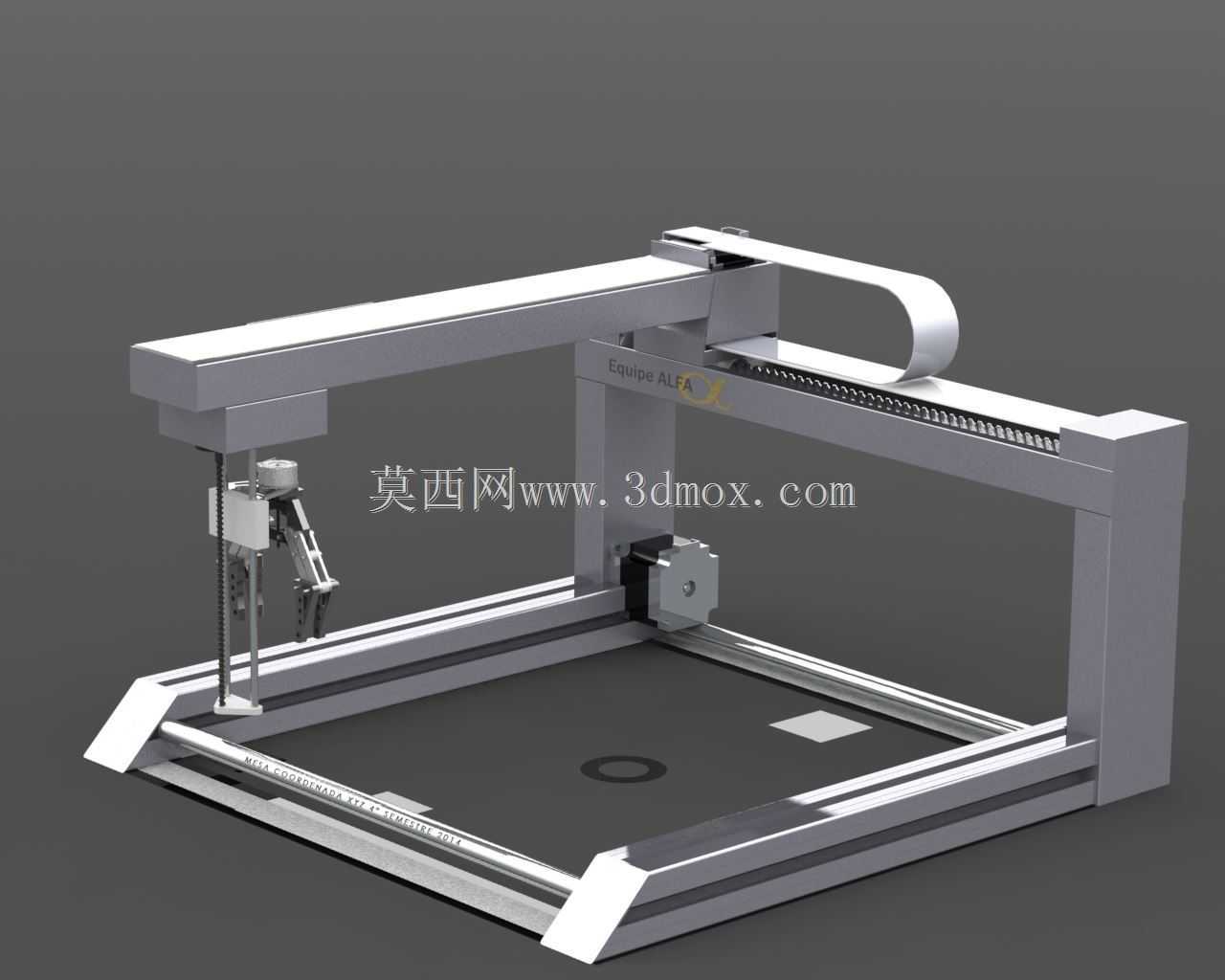

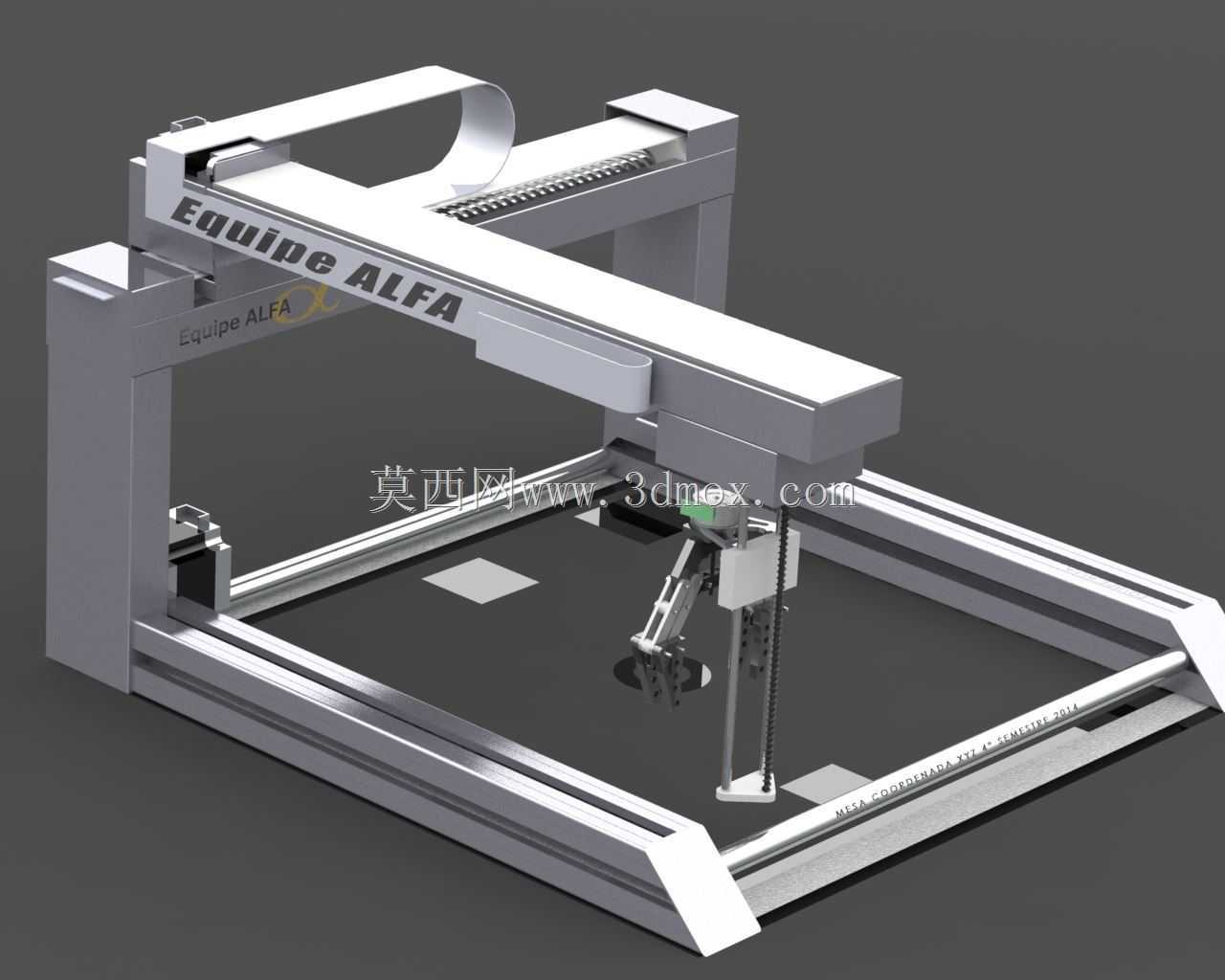

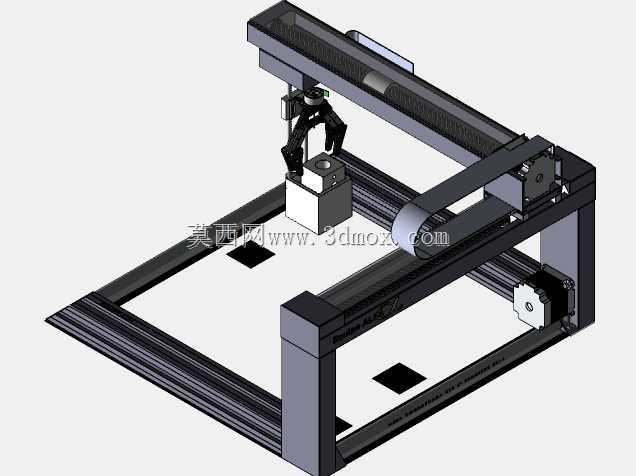

　　从整体结构布局来看，设备采用经典的龙门式双轴传动架构，X向横梁架设在两侧Y向导轨之上，形成矩形的作业覆盖区间，作业平台直接固定在机架底部的型材框架上，无需额外配置移动工作台，待加工工件可直接通过工装定位在平台表面，有效降低了运动负载对传动精度的影响。Y向传动采用双侧同步带联动的设计方案，两侧导轨均配置独立的滑块组支撑横梁两端，避免单端驱动带来的横梁偏摆问题，传动带的张紧机构直接集成在导轨端部的安装座上，后期维护时无需拆解整体机架即可完成张紧度调整，适配产线快速维保的需求。X向传动同样采用同步带传动方案，传动模组直接内嵌在横梁的铝型材腔体内部，既可以对传动部件形成有效防护，避免车间内的浮尘、胶雾附着在传动带和导轨表面，也能压缩横梁的整体外形尺寸，降低运动部分的整体重量，提升高速运动下的动态响应性能。

　　执行末端的安装座设计在X向滑块的下方，预留了标准的工具安装接口，可根据实际工序需求更换点胶阀、涂胶辊、小型检测探头甚至轻载抓取夹具，本次展示的配置搭载的是带Z向微调的点胶阀安装支架，Z向调节采用手动螺杆锁紧结构，可根据不同工件的高度差快速调整作业头的离地间隙，调节行程覆盖0-50mm区间，满足大部分小尺寸工件的作业高度需求。末端支架上还预留了拖链安装位，气路、信号管线可通过拖链沿横梁和Y向导轨排布，避免运动过程中管线出现拉扯、缠绕问题，拖链采用静音型工程塑料材质，运动过程中不会产生额外的噪音，适配无尘车间的使用环境要求。

　　机架整体采用工业铝型材拼接搭建，所有连接位置均采用标准角件和内置螺栓固定，无需焊接工序，组装完成后整体框架的平面度可控制在0.2mm以内，满足传动部件的安装基准要求。底部支撑脚采用可调式橡胶脚杯，可根据地面的平整度调整机架的水平度，调整范围覆盖±10mm，无需额外制作安装地基，直接放置在平整的车间地面即可投入使用，设备整体的占地尺寸控制在800mm600mm500mm区间，作业有效行程为500mm400mm，可兼容最大尺寸450mm350mm的工件加工需求，安装时仅需在设备周边预留100mm的维护空间即可，不会占用过多的产线面积。

　　在设计细节上，所有传动部件的外侧都设计了可拆卸的钣金防护罩，防护罩采用折弯成型的冷轧钢板制作，表面做喷塑处理，既可以避免操作人员误触运动部件造成安全隐患，也能阻挡作业过程中产生的胶雾、碎屑进入导轨和传动副内部，延长部件的维护周期。驱动电机均安装在传动模组的端部，采用直连的方式与传动轮连接，省去了额外的传动换向结构，减少了传动间隙带来的精度损失，电机的安装座上预留了编码器和线缆的固定位，接线完成后可将线缆规整收纳在机架侧边的线槽内，整体走线整洁，不会干扰设备的正常运动。

　　从实际使用的角度来看，该机构的运动速度可根据作业需求在0-500mm/s区间内调整，重复定位精度可控制在±0.1mm以内，完全满足涂胶、点胶类工序的精度要求，相比同行程的多关节机器人，该机构的采购成本仅为前者的三分之一左右，同时编程操作更加简单，普通产线技术人员经过简单培训即可完成轨迹编程和参数调整，更适合中小型制造企业的批量产线使用。如果需要适配更大尺寸的工件作业，仅需更换对应长度的铝型材横梁和导轨、同步带，即可快速扩展设备的作业行程，整体结构的模块化程度较高，可衍生出不同行程规格的系列化产品，覆盖更多不同尺寸工件的加工需求。
