卧式偏心轮直线驱动执行机构结构

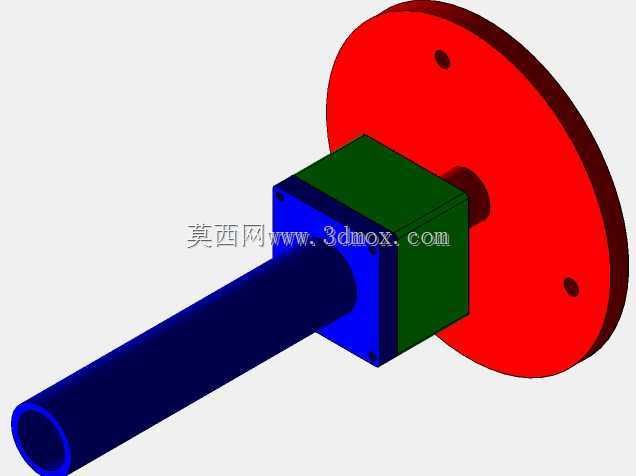

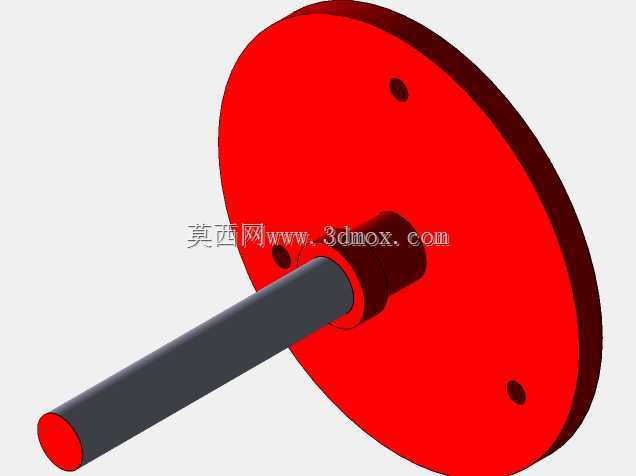

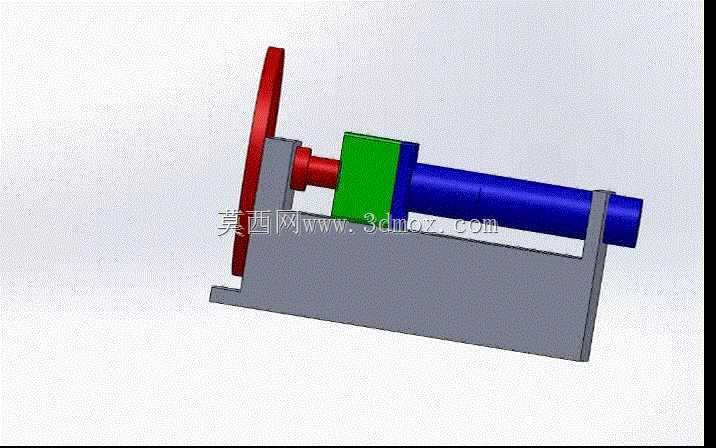

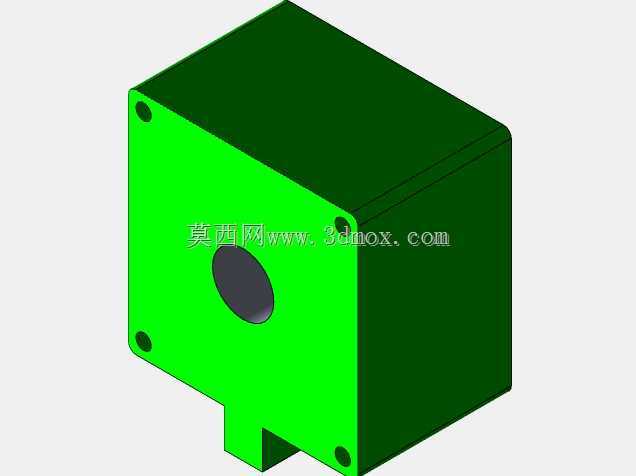

　　该结构属于小型直线往复驱动类执行组件，常见于轻工装配工位的短行程推送、小型工件定位压紧、试验台架的往复加载场景中，区别于气缸、电缸类直驱元件，这类纯机械偏心驱动结构无需额外配置气源或伺服驱动单元，仅需输入端接入旋转动力即可输出稳定的直线往复动作，在无气源配套的简易自动化工位、纯机械传动的专机设备中适配性极强，尤其适合行程固定、动作频率恒定的重复作业工况，不会出现气动元件的漏气保压问题，也不存在电控类驱动的信号干扰风险，运行可靠性在长时间连续作业场景下表现突出。从实际功能来看，该组件通过输入端红色轮盘接入旋转扭矩，轮盘与轴段的偏心连接结构将连续旋转运动转化为轴系的轴向往复位移，绿色滑块作为行程输出端直接对接执行端头，

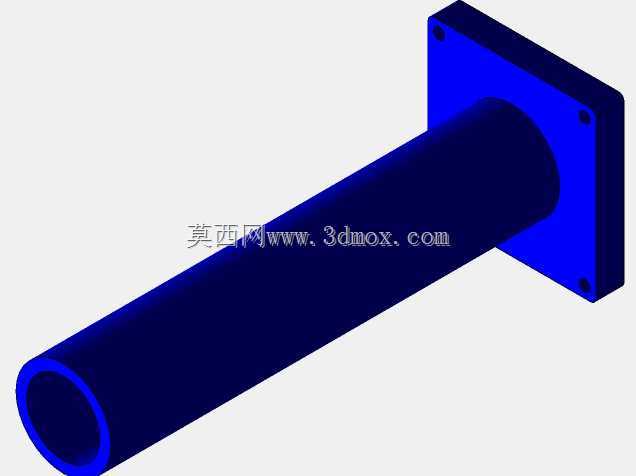

　　可根据工位需求更换压头、推块、夹爪等不同作业端头，蓝色轴段作为导向承载部件，全程在灰色支座的导向孔内做滑动配合，保证往复动作的同轴度，避免输出端出现径向偏摆，整套结构的行程由偏心轮的偏心距决定，一旦加工装配完成，输出行程即为固定值，无需额外设置行程开关或限位结构，动作重复定位精度完全由零件加工精度与装配配合间隙决定，适合对行程一致性要求较高的作业场景。设计阶段首先要确认的核心参数是作业所需的往复行程与输出推力，偏心距的取值直接决定行程大小，同时要核算偏心轴段的剪切强度，避免长时间运行出现轴段断裂；导向轴的直径选取要匹配输出端的负载大小，长径比需要控制在合理范围内，防止轴系伸出时出现挠曲变形，影响动作顺畅度；

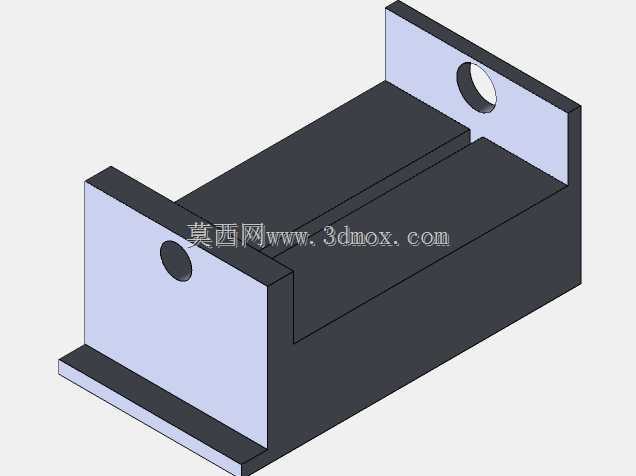

　　支座部分采用L型一体式支撑结构，底部预留安装孔位，可直接通过螺栓固定在设备安装平台上，安装时需要保证导向轴的轴线与被驱动部件的运动方向完全同轴，否则会出现卡滞、磨损加剧的问题。外形尺寸方面，整套组件沿轴向的总长度根据行程大小适配，常规短行程版本轴向总长不超过两百毫米，径向最大尺寸为输入端轮盘的直径，整体占用安装空间较小，可直接集成在小型专机的工装板上，不需要额外预留大尺寸安装空间；安装边界上，支座底部的安装孔采用对称排布设计，适配不同规格的标准铝型材安装槽，也可直接固定在钢板加工的工作台面上，输入端轮盘可通过联轴器连接减速电机输出轴，也可通过皮带轮接入设备的主传动系统，动力接入方式灵活。结构配合上，

　　导向轴与支座导向孔之间采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又能控制径向窜动量在允许范围内；偏心轮与滑块的接触端面加装耐磨垫片，降低长时间往复摩擦带来的磨损量，延长组件整体使用寿命；滑块部分采用可拆卸设计，磨损后可单独更换，不需要拆解整套结构，后期维护成本较低。在实际产线应用中，这类结构常被用在小型零件的自动上料推送、装配工位的工件压紧定位、印刷设备的小幅面往复走纸驱动等场景，相比其他驱动形式，纯机械结构的故障率更低，维护难度更小，只需要定期在导向配合面加注润滑脂即可保证长期稳定运行，不需要复杂的日常维保操作。设计建模过程中需要重点关注偏心轴段与主轴的同轴度公差，以及导向孔与安装基准面的平行度公差，这些形位公差会直接影响整套机构的运行顺畅度，如果公差超差，会出现运行阻力大、零件磨损快、动作异响等问题；同时要做运动干涉检查，确认偏心轮旋转全过程中不会与支座、滑块等周边零件发生碰撞，尤其是在最大偏心位置时，要预留足够的安全间隙，避免运行过程中出现零件磕碰损坏的问题。
