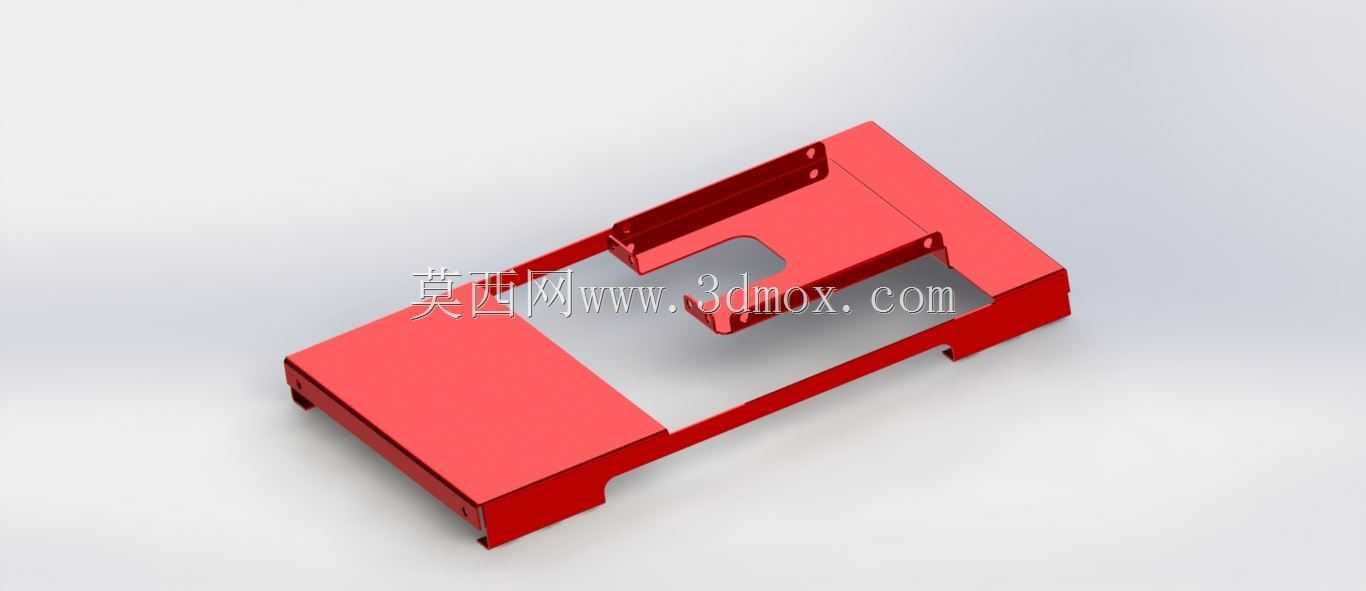

红色钣金设备安装固定支撑托架结构

　　这类钣金托架多应用在工业电控柜、小型嵌入式设备的内部安装场景，主要作用是为内置功能模块提供稳定的承载支撑，同时预留出足够的布线与散热间隙，避免模块直接贴合柜体底板造成积热、线路挤压的问题。从结构上看，整体采用一体化折弯成型工艺，没有额外的拼接焊缝，主体承载面做了平整处理，边缘预留的折弯翻边既提升了整体结构的抗形变能力，也能避免安装过程中锐边划伤操作人员或线缆表皮。托架一侧向上延伸的立板上开设有两个同轴安装孔，可通过螺栓与设备主体的侧壁完成定位固定，立板与主体承载面的折弯处做了小圆弧过渡，能有效分散承载时的应力集中，避免长期承重后折弯处出现开裂变形。主体承载面上开设的异形避让槽，是为了匹配内置模块底部的凸起定位结构，

　　安装时模块可直接卡入槽位完成初步定位，减少安装过程中的对位调整时间，同时避让槽也能为模块底部的接线端子留出操作空间，无需额外抬高模块即可完成接线作业。托架底部两侧的缺口结构，是为了适配柜体底板上的预装凸台，安装时可直接顺着凸台滑入到位，不需要额外加工定位孔位，能有效提升现场装配的效率。在设计这类钣金托架时，首先要确认承载模块的实际重量，以此确定板材的选用厚度，常规承载10kg以内的模块选用1.5mm厚度的冷轧钢板即可满足强度要求，若承载重量更大则需要对应增加板材厚度，或是在承载面底部增加压筋结构提升抗弯折能力。其次要核对安装边界尺寸，托架的整体宽度要比柜体内腔安装位的宽度小0.5-1mm，预留出板材喷涂后的涂层厚度公差，

　　避免安装时出现卡滞无法推入的问题；立板上的安装孔位要与柜体侧壁的预装孔位同轴度误差控制在0.2mm以内，否则会出现螺栓无法穿入的装配问题。底部的支撑翻边高度要控制在8-12mm区间，这个高度既能保证托架与柜体底板之间留出足够的散热间隙，也不会因为翻边过高导致模块安装位置偏高，影响柜体内其他部件的布局。异形避让槽的尺寸要比模块底部的凸起结构大1mm左右，既保证定位的准确性，也不会因为加工公差导致模块无法卡入。托架的所有外露边缘都要做去毛刺处理，折弯处的圆角半径要匹配板材厚度，避免折弯时出现板材开裂的问题。表面采用红色喷塑处理，一方面是为了提升钣金件的防锈耐腐蚀能力，适配工业车间的复杂使用环境，

　　另一方面红色的标识色也能在设备维护时快速识别该支撑结构，提升检修效率。实际使用过程中，这类托架不需要额外的焊接固定，全部采用螺栓连接的方式，后期设备模块升级更换时，只需要拆卸固定螺栓即可完成托架的拆装调整，适配性更强。在建模过程中，要重点关注折弯系数的设置，不同厚度的板材对应不同的折弯扣除值，才能保证加工出来的成品尺寸与设计尺寸一致，避免出现装配错位的问题；同时要注意喷塑涂层的厚度对装配尺寸的影响，所有配合位的尺寸都要预留出涂层的公差量，保证成品的装配精度。
