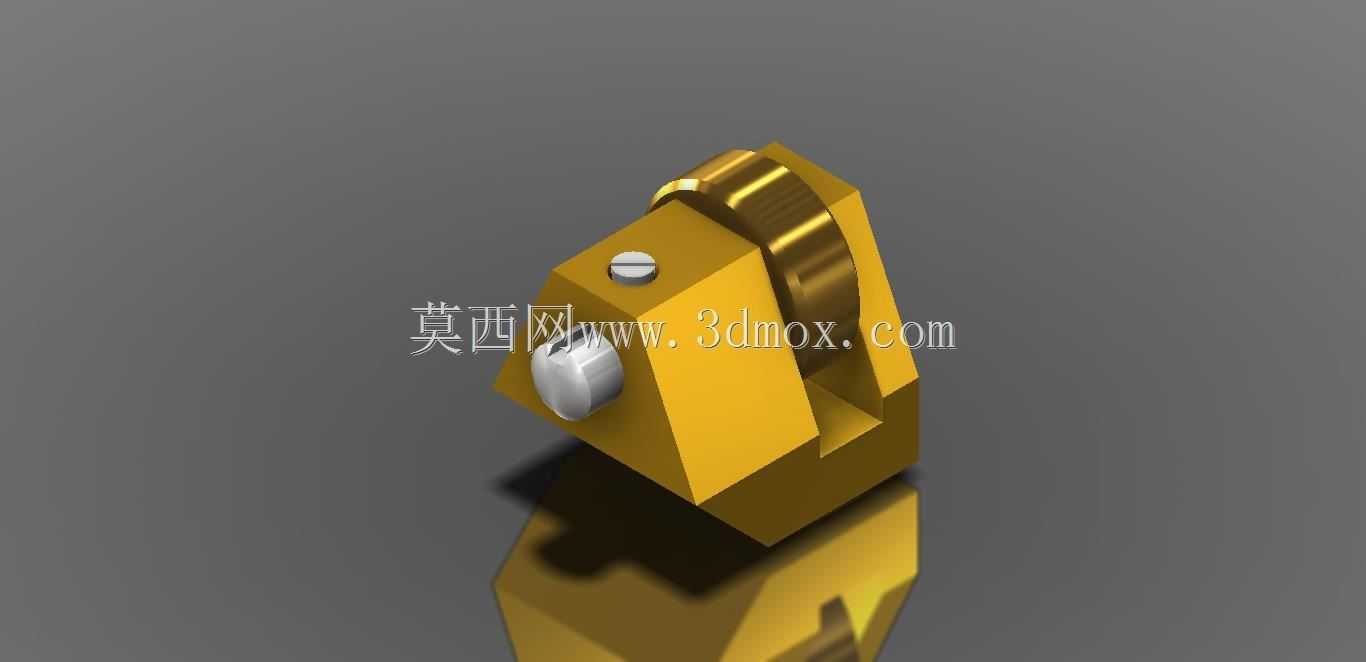

C型开口式可注册夹紧工装结构

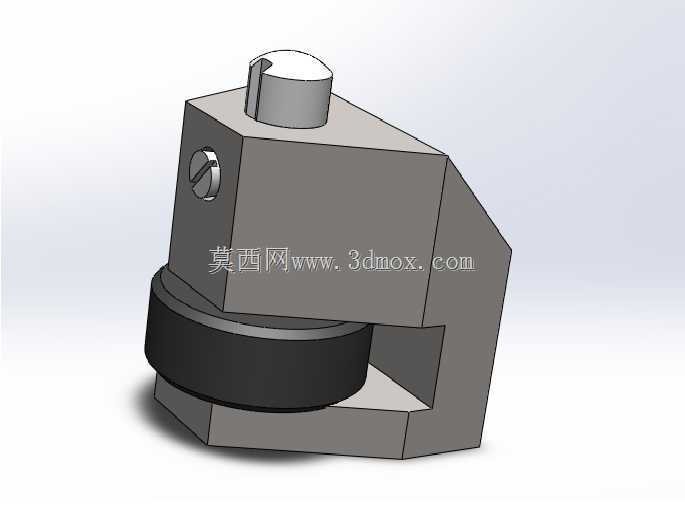

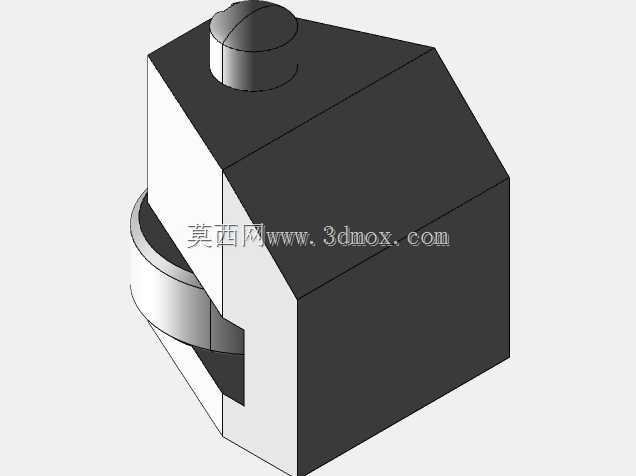

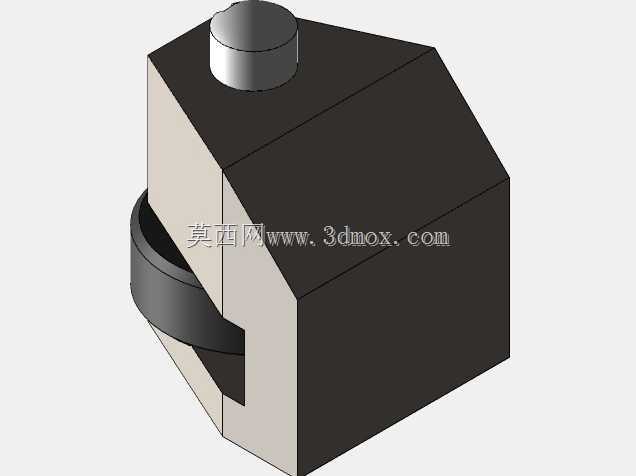

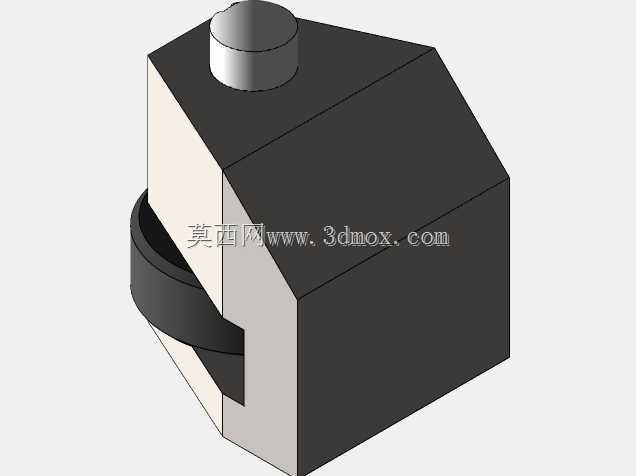

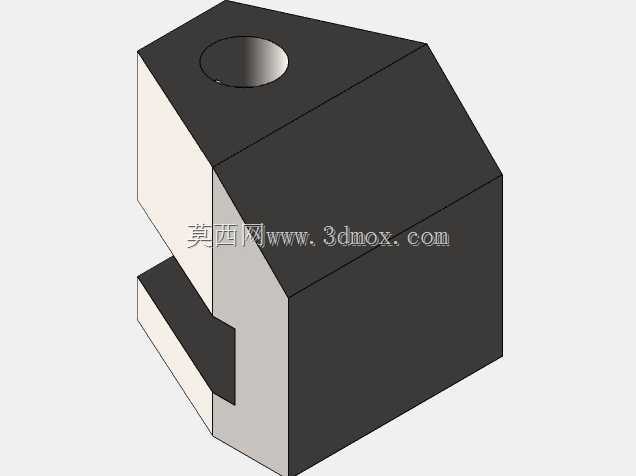

　　这款C型开口结构的夹紧工装，在小零件装配、钣金件定位加工场景里的适配性很强，日常做小批量零件的钻孔、铆接、压装工序时，不用搭建复杂的夹具底座，直接通过底部的磁吸座就能吸附在铁制工作台面上，快速完成工位固定，省掉了传统夹具打表找正、螺栓锁紧的繁琐步骤。从结构设计逻辑来看，主体采用C型开口的一体式铸钢基体，开口侧预留的作业空间足够容纳厚度在30mm以内的板类、小壳体类零件，不会出现加工时刀具和夹具体干涉的问题。顶部的旋钮式锁紧螺杆采用细牙螺纹传动，锁紧行程控制在15mm范围内，转动侧面的紧定螺钉可以锁定螺杆的伸出长度，重复装夹同规格零件时不需要反复调整锁紧行程，能把单件装夹的辅助时间压缩到十秒以内。

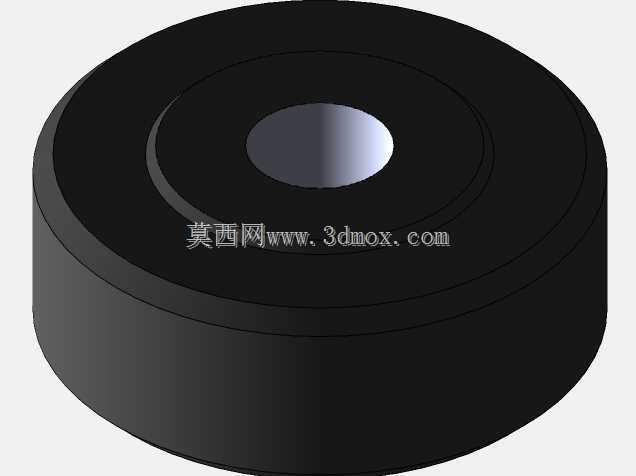

　　底部的环形磁吸组件采用钕铁硼磁芯搭配隔磁铜套，磁路只向底座下方导通，不会对上方装夹的导磁零件产生额外磁吸力，避免零件拆卸时被磁芯吸附带落，同时磁吸座的吸力达到800N，正常压装、钻孔作业时不会出现夹具体移位的情况。安装边界上，夹具体整体的外接矩形尺寸控制在80mm60mm100mm以内，C型开口的净空高度为42mm，开口深度为35mm，不管是放在台钻的工作台T型槽区域，还是装配流水线的工位台面上，都不会占用过多操作空间，多个同类型工装并排布置时，相邻工装的间距只要留够20mm的操作间隙就能正常使用。功能特性层面，这款工装没有采用复杂的气动、液压驱动结构，纯机械传动的结构几乎不需要日常维护，车间里的油污、

　　切削液泼溅也不会影响锁紧结构的正常动作，螺杆和基体的配合部位做了渗氮处理，长期反复锁紧磨损后，只需要更换顶部的锁紧压头就能继续使用，维护成本极低。实际使用场景里，做小型电子壳体的接地柱压装时，把壳体卡在C型开口的定位台阶上，转动顶部旋钮带动压头下行压紧壳体侧壁，就能稳定完成压装作业，压装过程中C型基体的变形量控制在0.02mm以内，能保证压装的同轴度要求；做薄铝板的钻孔定位时，把铝板贴紧开口内侧的定位面，锁紧后钻孔不会出现铝板翘曲、孔位偏移的问题，相比传统的手虎钳夹持，这款工装的夹持力更均匀，不会在薄壁零件表面留下夹痕。设计时特意把锁紧旋钮的外径做到22mm，操作人员戴劳保手套也能轻松转动旋钮施力，不需要额外加力杆辅助锁紧，

　　侧面的紧定螺钉采用内六角槽型，调整时用常规的内六角扳手就能操作，不需要配备专用工具。基体的边角都做了R3的倒圆角处理，日常取放时不会划伤操作人员的手部，也不会刮碰工作台面上的其他零件、量具。压头的端面镶嵌了聚氨酯垫片，锁紧时垫片和零件表面柔性接触，既能提供足够的摩擦力防止零件窜动，又不会压伤零件的表面涂层，适配表面质量要求高的外观件装夹需求。
