圆柱螺旋弹簧式液压阻尼减震构件

　　这类带螺旋弹簧的筒式阻尼减震构件，最常见的应用场景覆盖乘用车辆悬架系统、小型非道路移动机械行走机构、工业设备隔振基座、自动化输送线的缓冲工位，不少户外作业的小型工程机械操作室隔振支撑也会选用同结构的减震单元。从实际使用逻辑来看，它的核心作用是在承受轴向冲击载荷时，通过螺旋弹簧吸收瞬时冲击能量，再依托筒身内部的阻尼结构将动能转化为热能耗散，避免弹性元件受冲击后产生持续往复弹跳，保证被支撑结构的姿态稳定，减少刚性连接部位的疲劳损伤。

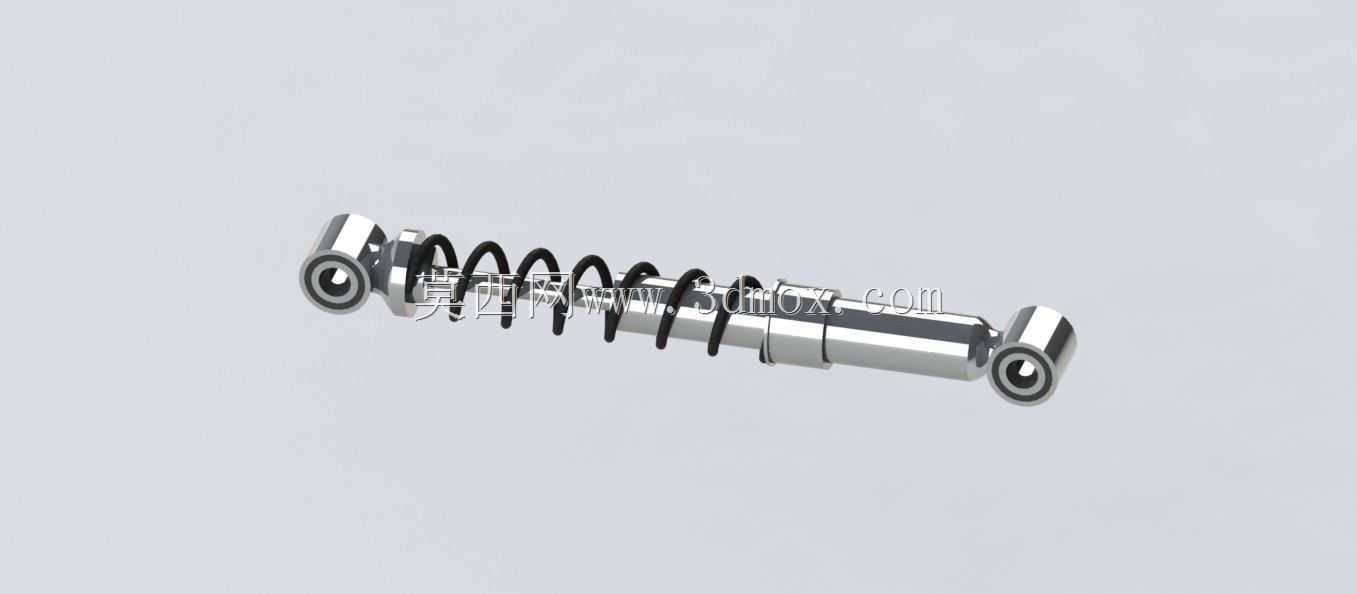

　　做结构设计时，首先要匹配两端的安装接口，图中构件两端采用的是环眼式铰接结构，这种结构的优势是可以适配安装端存在小角度摆动的工况，不会因为安装面的角度偏差产生额外的径向弯矩，避免筒身活塞杆受侧向力导致密封件过早磨损。设计过程中需要先明确额定承载区间，螺旋弹簧的线径、有效圈数、中径参数要匹配目标载荷下的静变形量，通常静变形量控制在行程的15%-25%区间，既能保证足够的缓冲余量，也不会因为刚度过低导致支撑姿态下沉过多。筒身内部的阻尼阀系参数要和弹簧刚度匹配，阻尼过大时会导致冲击载荷无法快速释放，阻尼过小则无法抑制弹簧的余振，一般复原行程的阻尼力要大于压缩行程，保证冲击吸收过程柔和，回弹过程平缓。

　　从安装边界来看，这类减震构件的安装需要预留足够的轴向伸缩空间，要核算最大拉伸长度和最大压缩长度的差值，也就是有效工作行程，安装时的初始长度要对应空载状态下的弹簧预压长度，避免车辆腾空或者设备受拉时减震器被拉到极限行程造成结构硬冲击。两端铰接点的同轴度要控制在合理范围，安装完成后筒身可以沿铰接轴自由摆动，不能有卡滞情况，铰接部位的衬套要选用耐磨的橡胶或者聚氨酯材质，既可以过滤微小的高频振动，也能补偿安装过程中的少量位置偏差。

　　外形尺寸方面，筒身的外径决定了内部活塞的有效作用面积，直接影响阻尼力的可调范围，弹簧的外径要略大于筒身外径，避免弹簧压缩过程中和筒身发生摩擦剐蹭，导致弹簧表面防腐层破损、产生异响甚至早期断裂。两端环眼的内孔尺寸要匹配安装销轴的直径，配合间隙控制在0.1-0.3mm之间，间隙过大会导致行驶或者设备运行过程中产生冲击异响，间隙过小则会增加安装难度，也容易在铰接点出现锈蚀卡滞。

　　在不同的应用场景下，这类减震构件的参数调整逻辑也有区别，用在车辆悬架上时，需要结合整车的簧下质量、悬架摆臂的杠杆比来换算减震器端的实际受力和运动行程，阻尼特性要兼顾行驶平顺性和操控稳定性；用在工业设备隔振场景时，更侧重低频振动的隔离效果，弹簧刚度会选得更低，阻尼力也相应调小，避免设备运行过程中的振动传递到地面或者相邻结构；用在输送线缓冲工位时，会适当提高压缩行程的阻尼，应对工件频繁的瞬时冲击，延长构件的使用寿命。

　　建模过程中要注意弹簧的并紧圈、支撑圈的结构表达，两端的铰接环眼要和筒身、活塞杆保持同轴，密封部位的台阶结构要符合实际加工和装配的工艺要求，不能出现无法装配的干涉结构，弹簧在最大压缩长度下的圈间间隙要大于0.5mm，避免弹簧并紧时产生刚性冲击。
