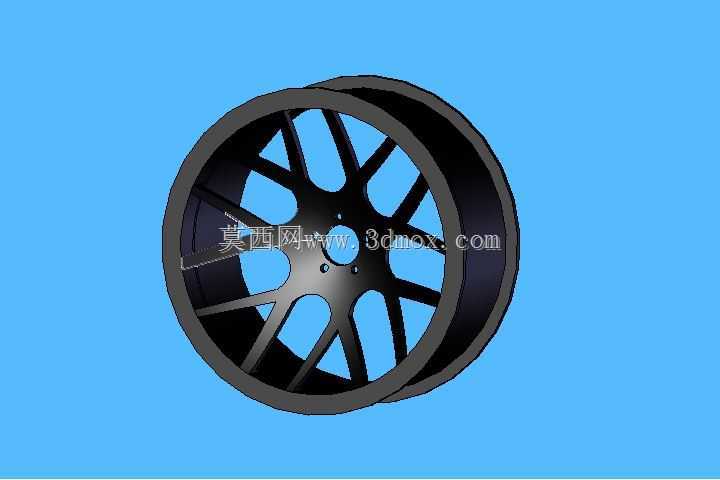

多辐条轻量化汽车轮毂结构设计

　　在乘用车辆与改装车辆的行走系统设计中，轮毂作为连接轮胎与车轴的核心承载部件，其结构合理性直接影响整车行驶安全性、操控响应速度与簧下质量表现。本次设计的多辐条轮毂采用深槽轮辋结构，适配低压真空胎安装需求，轮辋边缘的胎圈座设计严格匹配常规乘用轮胎的胎圈轮廓，安装时可通过胎圈与座面的过盈配合实现密封，无需额外加装内胎即可满足充气后的密封要求，适配多数民用前驱、后驱乘用车型的轮胎装配需求。从结构受力角度出发，这款轮毂采用十辐双肋式辐条布局，每两根细辐条为一组从中心安装盘向外延伸至轮辋内壁，这种布局一方面可以在辐条上预留更大的镂空区域，降低轮毂整体重量，减少车辆簧下质量，提升悬架系统的响应速度，降低颠簸路面的冲击传递；另一方面，

　　分组式的辐条结构可以将中心安装座传递的驱动力、制动力均匀分散到整个轮辋圆周，避免单根辐条受力过大出现应力集中，在车辆过弯承受侧向载荷时，辐条的受力路径更短，侧向支撑刚度更充足，可减少过弯时的轮辋形变，提升轮胎接地面积的稳定性。中心安装区域采用等距螺栓孔布局，匹配常规乘用车辆的轮毂轴承安装法兰尺寸，中心定位孔的直径设计适配多数民用车型的轴头定位凸台，安装时可通过中心孔实现预定位，再通过螺栓锁紧，避免安装过程中出现偏心问题，减少高速行驶时的车轮动平衡偏差。轮辋的轴向宽度设计兼顾了轮胎安装空间与轮拱内的避让边界，轮辋的偏距设置预留了足够的刹车卡钳避让空间，可适配常规尺寸的浮动式刹车卡钳与通风刹车盘，无需额外加装法兰盘即可完成装配，

　　避免了加装法兰带来的轮距变化与螺栓受力剪切风险。在细节设计上，辐条与轮辋的连接位置采用大圆弧过渡结构，避免直角连接带来的应力集中问题，在车辆经过颠簸路面承受垂直冲击载荷时，过渡圆弧可以将辐条传递的载荷均匀分散到轮辋的整个圆周壁面，减少局部应力峰值，提升轮毂的抗冲击能力。轮辋的气门嘴安装孔设置在两组辐条之间的轮辋凹槽位置，安装后气门嘴不会与辐条、刹车卡钳产生干涉，充气操作时的操作空间充足，日常维护无需拆卸轮毂即可完成胎压检测与充气作业。从实际使用场景来看，这款轮毂既可以作为民用车辆的原厂替换部件，也可用于民用改装车的行走系统升级，其辐条的镂空设计可以在行驶过程中为刹车系统导入更多气流，带走刹车盘与卡钳工作产生的热量，

　　降低连续制动时的热衰减风险，提升长距离下坡与激烈驾驶时的制动稳定性。设计过程中针对轮辋的壁厚做了梯度优化，靠近胎圈座的位置壁厚更大，承受轮胎充气压力与路面冲击的能力更强，辐条与中心盘连接的位置做了局部加厚处理，承受起步、制动时的扭矩载荷能力更强，而辐条中段的壁厚适当减薄，在保证结构强度的前提下尽可能降低整体重量，实现强度与轻量化的平衡。
