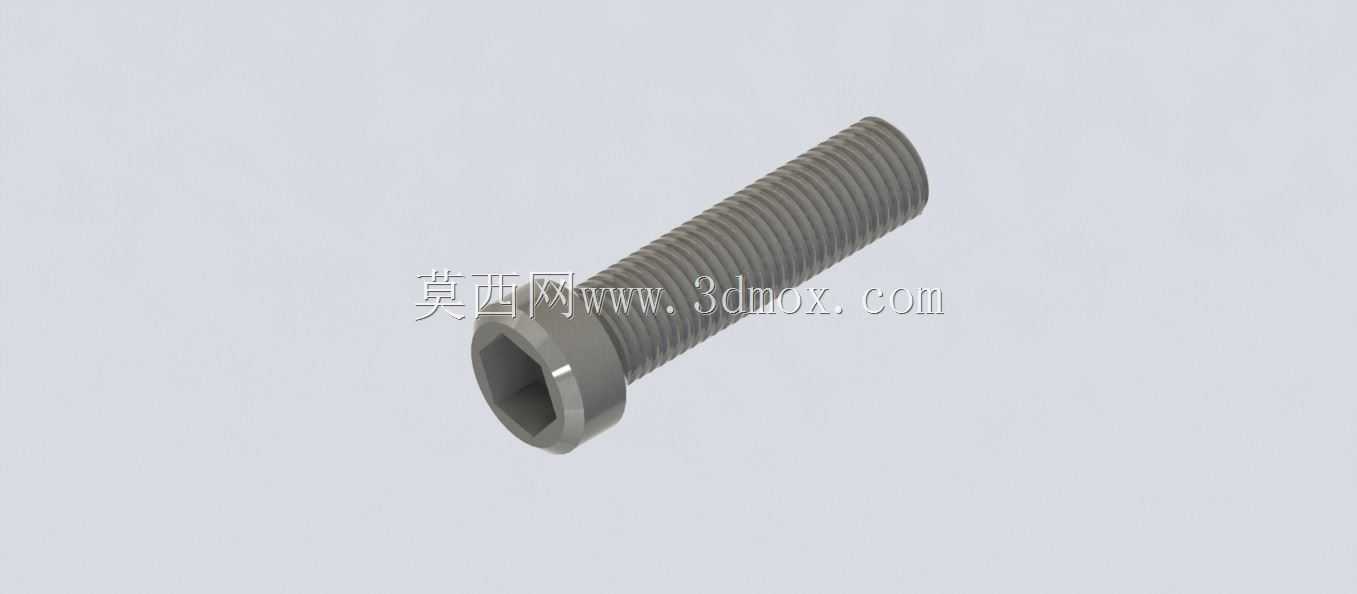

内六角圆柱头全螺纹插销螺栓结构

　　在各类机械装配场景中，这类带内六角驱动端的全螺纹插销螺栓，是兼顾定位与紧固功能的常用连接件，常应用于工装夹具定位、模具组件锁紧、自动化设备模组拼接等需要频繁拆装且对同轴度有一定要求的工位。不同于普通外六角螺栓需要预留扳手操作空间，内六角驱动的结构设计可以让螺栓头部完全沉入安装沉孔内，安装后连接件表面无凸起结构，既能够避免外露结构剐蹭操作人员或周边管线，也能在紧凑安装空间内完成锁紧作业，适配空间局促的设备内部装配需求。从结构设计逻辑来看，该零件采用圆柱头配合全螺纹杆身的构型，头部的内六角沉孔深度经过匹配计算，既能够保证内六角扳手插入后有足够的咬合深度，避免拧紧过程中出现滑牙、拧圆角的失效问题，也不会因为沉孔过深削弱头部的结构强度，

　　保证锁紧时头部能够承受足够的压紧力而不发生开裂变形。杆身的全螺纹设计让该零件既可以作为普通螺栓配合螺母完成两个构件的锁紧，也可以直接拧入带有内螺纹的安装孔内，同时杆身末端的平直端面可以在作为插销使用时，与定位孔底面贴合，保证轴向定位的精度，不会像锥端紧固件那样在反复拆装后出现定位偏移的问题。在实际选型应用中，这类零件的安装边界需要重点关注两个维度：一是头部的外径与沉孔深度，安装前需要在被连接件上加工匹配尺寸的沉孔，保证头部沉入后表面齐平，沉孔直径需要比头部外径大0.1-0.2mm，既方便装配时放入，也不会因为间隙过大导致锁紧后头部偏斜；二是螺纹的公称直径与螺距需要和配套的内螺纹孔或螺母完全匹配，杆身长度需要根据被连接件的总厚度选择，

　　保证锁紧后螺纹有足够的啮合长度，一般要求啮合长度不小于螺纹公称直径的1.5倍，才能保证足够的锁紧力，避免受振动后出现松脱。在设备实际运行过程中，这类插销螺栓往往同时承担两个作用：一方面通过杆身与安装孔的小间隙配合，实现两个装配组件的径向定位，保证组件之间的同轴度或位置精度，比如在流水线工位的快换工装安装中，这类螺栓可以先作为定位销插入定位孔，完成工装的位置对准，再通过拧紧实现锁紧，省去了额外设置定位销的工序，减少装配零件数量；另一方面通过螺纹的锁紧力，将两个组件牢牢压合在一起，承受设备运行过程中产生的振动、拉力与剪切力，全螺纹的杆身设计让螺纹啮合长度可以根据实际拧入深度灵活调整，适配不同厚度的被连接件，相比部分螺纹的螺栓，

　　在薄板连接场景下有更好的适配性。建模过程中需要重点关注螺纹牙型的细节处理，普通三维建模中如果不需要做有限元受力分析，可以采用装饰螺纹线简化表达，降低模型的文件体量，方便整机装配时的调用；如果需要做3D打印样件或者受力仿真，则需要按照标准牙型切除出完整的螺纹结构，保证仿真结果的准确性与样件的装配适配性。头部的内六角孔需要注意边角的倒角处理，实际生产中冷镦成型的内六角孔边角会有自然的圆角，建模时添加微小的圆角特征，既符合实际加工工艺，也能避免应力集中导致的头部开裂问题。这类零件的材质选择通常根据使用场景确定，普通工况下采用中碳钢调质处理即可满足强度要求，在有腐蚀环境的场景下则会选用不锈钢材质，在需要轻量化的设备上也会采用铝合金材质制作，不同材质的零件在建模时不需要调整结构尺寸，只需要在装配BOM中标注对应的材质与热处理要求即可。在装配工艺上，这类内六角螺栓拧紧时需要选用匹配规格的内六角扳手，优先采用扭力扳手按照对应材质与规格的推荐扭力值拧紧，避免扭力过大导致螺纹滑牙或头部断裂，扭力过小则会导致锁紧力不足，设备运行受振动后出现松脱，在有防松要求的工位，还可以配合螺纹胶、防松垫圈使用，进一步提升连接可靠性。
