冲击插座延长接杆结构设计

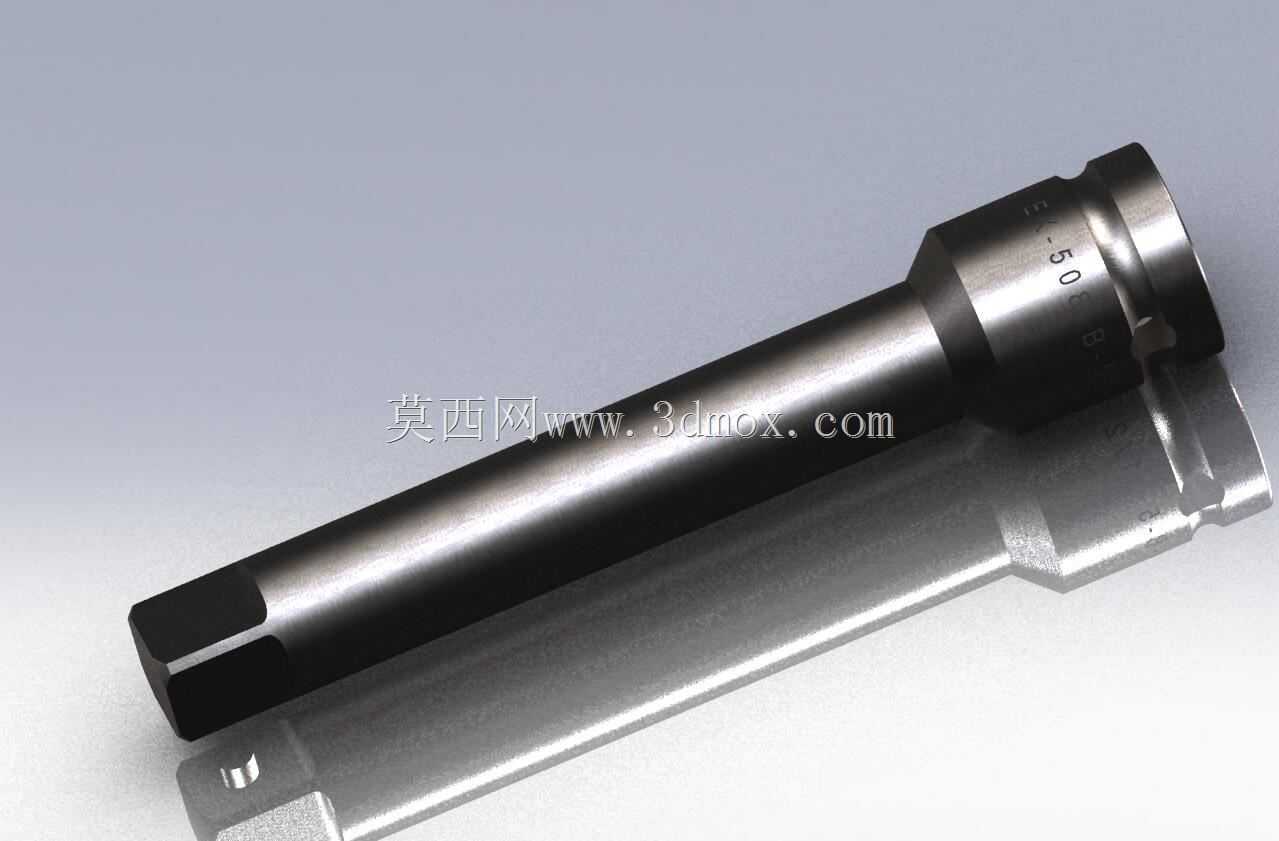

　　在装配作业的实际工况里，经常会遇到紧固件位置处于深腔、狭窄空间，常规套筒搭配冲击扳手无法直接对位的情况，这类冲击插座延长件就是为解决这类作业痛点设计的传动连接件。从结构设计逻辑来看，这类延长杆首先要匹配冲击作业的大扭矩瞬时冲击载荷，杆身采用整体合金结构钢一体加工成型，避免拼接结构在冲击载荷下出现应力断裂的风险，杆身的圆柱度公差控制在IT7级以内，保证高速冲击转动时的动平衡稳定性，减少作业过程中的径向跳动，既可以延长工具使用寿命，也能避免紧固件因为偏载出现棱角磨损。

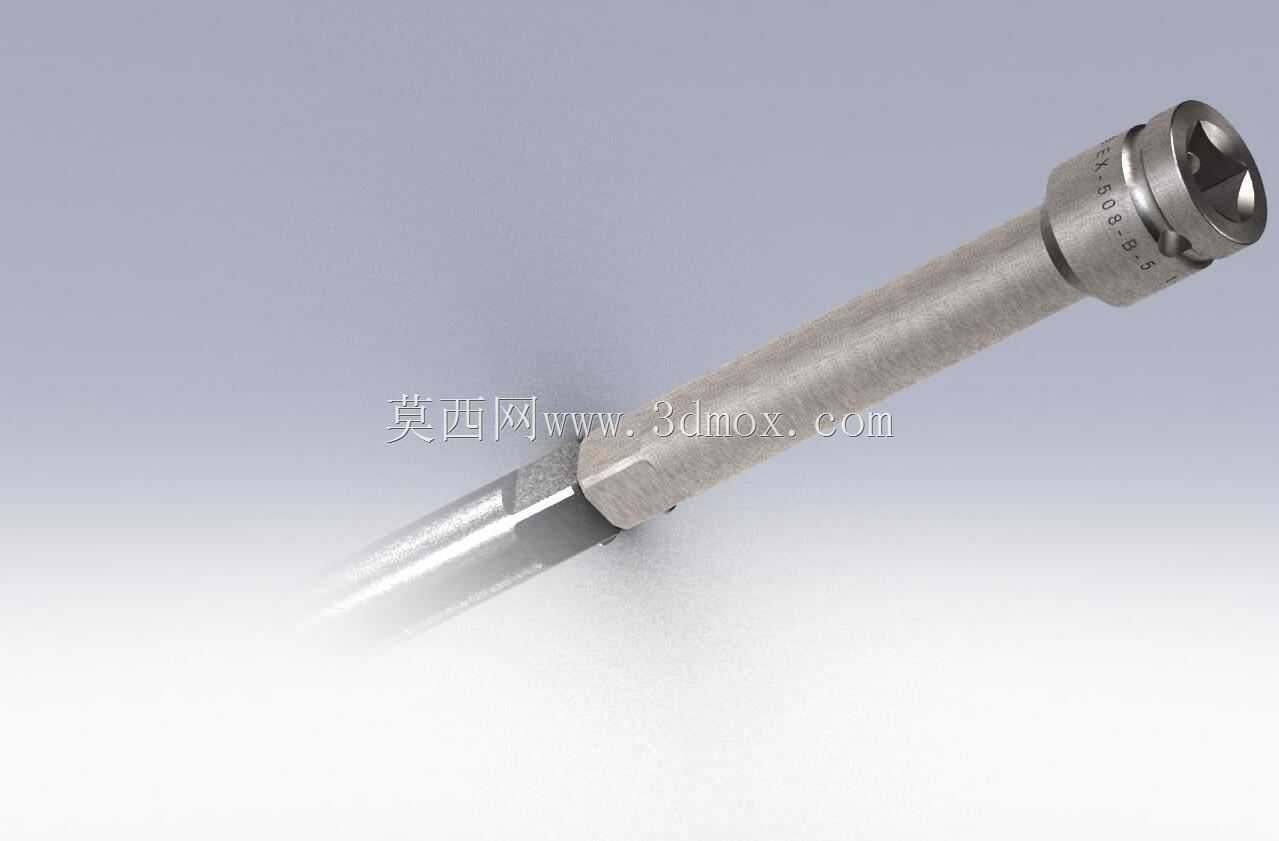

　　产品的驱动端采用标准方榫结构，和冲击扳手的输出方头尺寸完全匹配，方榫上配套的钢珠定位结构可以和扳手上的锁止机构可靠卡合，即便在大扭矩反向冲击的工况下也不会出现接杆脱落的问题；工作端则是和对应规格套筒匹配的方孔结构，内部同样设计有定位卡槽，保证套筒安装后不会在作业过程中松脱。杆身靠近驱动端的位置做了加粗过渡设计，这个位置是冲击载荷传递过程中应力集中最明显的区域，通过加大截面直径、做圆弧过渡处理，可以有效分散瞬时冲击带来的应力峰值，避免杆身从根部断裂。

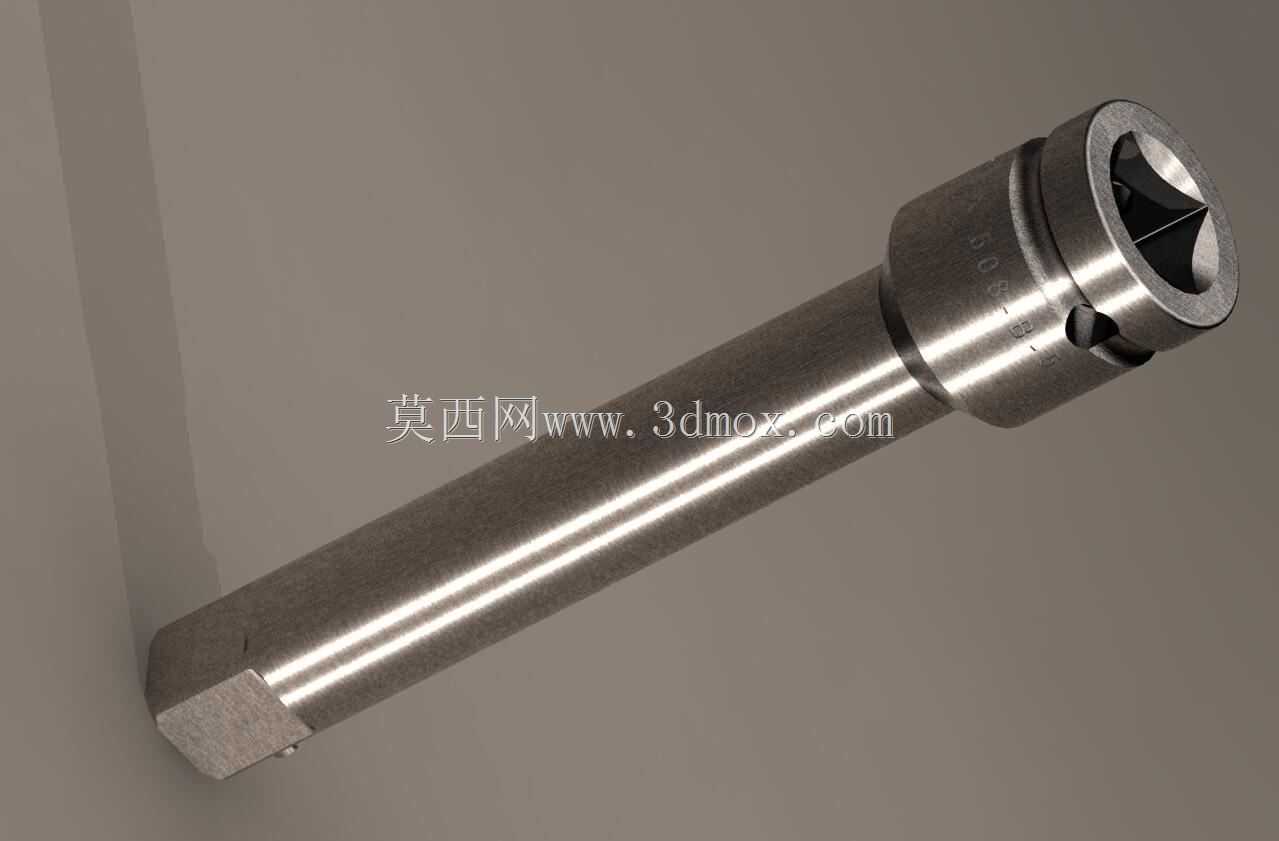

　　从安装边界来看，这款延长件的有效工作长度为12mm规格段适配的作业深度，杆身外径控制在对应套筒的外接圆尺寸以内，可以深入到直径略大于杆身的螺栓过孔内部作业，不会出现杆身和孔壁干涉的情况。在汽车底盘维修、大型设备机架装配、模具内部紧固件拆装这类场景里，这类延长接杆的使用频率极高，比如在拆装发动机缸盖内部的深孔螺栓时，普通接杆无法承受气动冲击扳手的瞬时大扭矩，很容易出现杆身扭断、方头变形的问题，而专门适配冲击工况的延长接杆，通过热处理工艺将表面硬度提升到HRC45-50，芯部保持足够的韧性，既可以承受表面的摩擦磨损，也能吸收冲击载荷带来的振动，不会出现脆性断裂。

　　建模过程中需要重点关注几个配合面的公差设计：驱动方榫和扳手输出方头的配合采用间隙配合，间隙量控制在0.02-0.05mm之间，既可以保证安装拆卸顺畅，也不会因为间隙过大导致冲击过程中出现过大的撞击噪音和棱角磨损；工作端方孔和套筒方头的配合同样采用小间隙配合，定位钢珠的安装孔位置需要精准对应套筒上的定位槽，保证安装到位后钢珠可以顺利卡入槽内。杆身的表面做了发黑处理，既可以提升防锈能力，也能在作业过程中减少油污附着，方便日常清洁维护。另外杆身上的规格标识采用激光蚀刻工艺，不会因为长期摩擦出现标识磨损模糊的问题，方便现场工具管理时快速识别规格。

　　在实际选型使用时，需要注意这类延长接杆的额定扭矩匹配，不同直径的杆身对应不同的最大承受扭矩，选型时要和所用冲击扳手的最大输出扭矩、紧固件的额定拧紧扭矩相匹配，避免超扭矩使用导致杆身变形或者断裂。同时在安装时要保证方榫和方孔完全对位卡合，不要在半啮合的状态下启动冲击扳手，否则会导致方头棱角崩损。这类延长接杆作为冲击类紧固工具的核心配套配件，其结构可靠性直接影响装配作业的效率和安全性，设计过程中没有多余的冗余结构，所有的结构细节都是围绕冲击载荷下的可靠传动、狭窄空间的作业可达性两个核心目标展开，没有多余的装饰性结构，完全服务于工业作业的实际需求。
