内转子外装式无刷动力电机三维结构

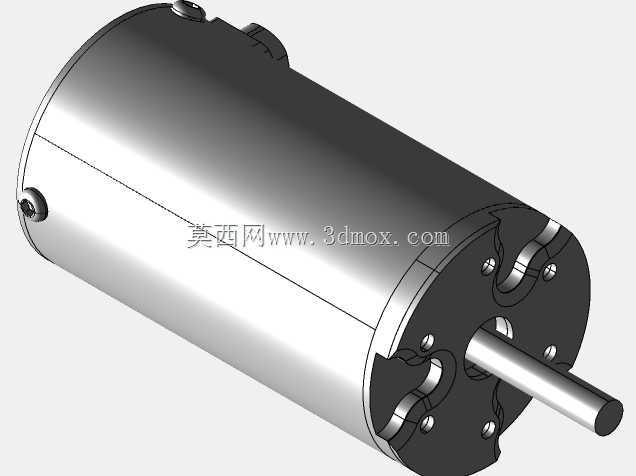

　　这款无刷动力部件的三维结构，在建模阶段就充分考虑了航模、小型竞速载具这类对动力密度要求极高的应用场景，日常使用中这类部件需要承担持续高转速输出、频繁加减速的工况，所以结构设计上每一处细节都对应实际使用的需求。从输出端的结构来看，伸出的金属轴采用标准直径规格，适配市面上绝大多数常规尺寸的桨夹、传动齿轮安装需求，轴伸长度经过精准校核，既不会因为轴伸过短导致装配件固定不牢出现传动打滑，也不会因为轴伸过长增加高速转动时的轴端跳动量，影响整体动平衡表现。端盖部分采用多颗对称排布的紧固件和主体壳体连接，这种均布的固定方式能保证端盖和壳体的同轴度，同时在日常维护需要清理内部积尘、检查轴承状态时，拆卸和复装都能快速定位，

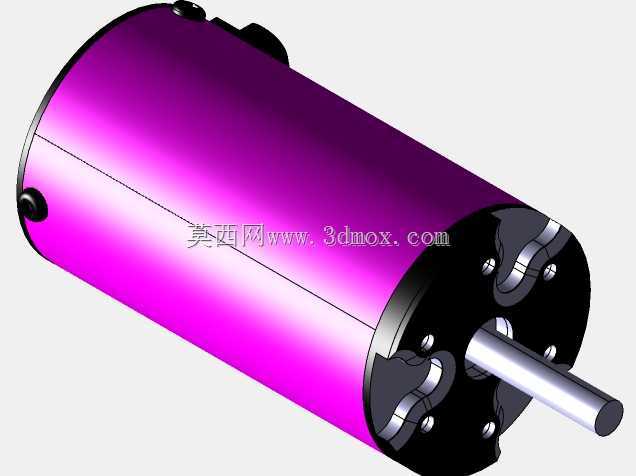

　　不会因为装配错位导致转子转动卡滞。壳体部分采用光滑的圆柱面设计，外层的着色层对应实际产品的阳极氧化散热外壳，这种圆柱外形在安装时可以适配环形抱箍的固定方式，不需要在壳体上额外加工安装凸台或者螺孔，能最大程度保证壳体的结构完整性，同时圆柱面和抱箍的接触面积更大，高转速运行时的固定稳定性更好，不会因为长期振动出现固定松动的问题。壳体尾部预留了接线端的安装空间，对应无刷电机三相线的出线位置，建模时已经留出了足够的走线间隙，不会出现线材和转动部件干涉的情况，尾部的端盖同样做了同轴度定位结构，和输出端端盖配合保证内部转子的转动轴线和壳体轴线完全重合，减少高速转动时的偏心振动。从内部结构的隐含设计来看，这类内转子结构的无刷动力部件，

　　定子绕组紧贴壳体内壁安装，能通过金属壳体直接把绕组工作产生的热量传导到外界，相比外转子结构的同规格电机，散热路径更短，持续高负载运行时的温升更低，能长时间维持稳定的功率输出。转子部分采用多极磁钢结构，和定子的配合间隙经过精准控制，间隙过大会导致磁隙过大降低电机效率，间隙过小则可能因为加工公差或者热胀冷缩出现定子转子擦碰的问题，建模时预留的间隙值完全匹配行业内常规的加工精度要求，不需要后期额外调整公差就能直接用于生产参考。安装边界方面，这款电机的整体外径和长度都适配常规1/10比例遥控模型、小型固定翼航模的动力安装舱尺寸，抱箍安装的方式不需要在安装基座上加工精准的定位孔，只需要预留对应直径的圆柱容纳空间和抱箍固定位即可，

　　安装容错率更高，对于DIY改装的场景也十分友好。输出轴上的扁位结构对应桨夹或者传动齿轮的紧定螺钉固定位置，能避免高扭矩输出时传动件和轴之间出现相对转动，保证动力传输的可靠性。两端的轴承安装位在建模时做了精准的公差配合设计，轴承外圈和端盖的轴承室采用过渡配合，内圈和转子轴采用过盈配合，既保证轴承转动时不会出现内外圈打滑的问题，也不会因为配合过紧导致轴承转动阻力过大，降低整体运转效率。尾部的出线位置做了圆角过渡处理，避免尖锐的边角割破线材绝缘层，导致短路故障，这个细节在很多同类型的模型电机设计中很容易被忽略，但实际使用中因为线材磨损导致的电机故障占比并不低，建模时加入这个结构能有效提升产品的实际使用寿命。从选型适配的角度来说，这款电机的转速特性适配小直径高速螺旋桨、小型减速传动组的动力需求，在小型无人车、航模、小型电动工具的改装场景中，都能通过调整供电电压和传动比匹配对应的负载需求，三维模型完整还原了所有外部安装尺寸和关键结构特征，结构设计人员在做整机布局时，可以直接导入模型做装配干涉检查，不需要反复测量实物尺寸，能大幅缩短整机的设计迭代周期。
