工业传动用金属偏移链节三维设计作品

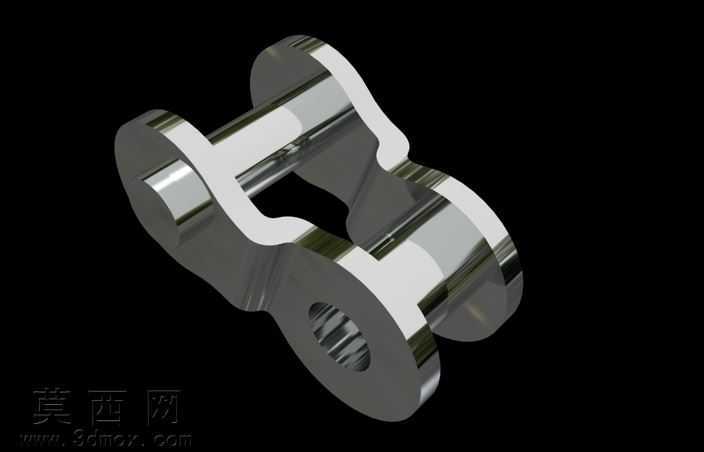

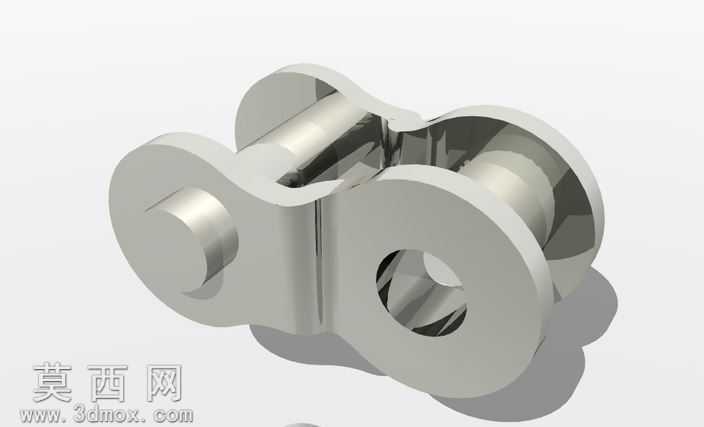

本作品为工业传动链条的偏移链节三维设计，建模阶段依托主流三维建模软件完成全参数化构建，首先梳理链节的核心功能需求：作为链条实现偏移传动的关键连接件，需要兼顾链节间的铰接灵活性、传动受力的结构强度以及装配的适配精度。建模过程中首先绘制链节的对称轮廓草图，精准控制外链板的异形轮廓曲线，保证链板边缘的圆弧过渡既符合力学分散应力的要求，又满足链条运行时的避让需求；随后通过拉伸、布尔运算等命令生成链板的基础实体，对销轴孔位置进行同轴度约束，确保两侧链板的孔位完全对齐，避免后续装配出现卡滞问题。中间连接销轴部分采用回转体建模方式，严格匹配链板孔的配合公差，销轴与链板的结合面做了贴合度优化，还原过盈配合的装配关系。材质与渲染阶段，为模型赋予高光亮面金属材质，模拟经过淬火热处理的合金钢表面质感，调整材质的反射参数与粗糙度，让金属表面的高光过渡自然，同时添加环境HDR贴图，让金属表面的反射细节更具真实感，渲染时采用柔和的侧上方打光，突出链节的立体轮廓与曲面转折，清晰展现链板的厚度变化、销轴的圆柱面结构以及各部件的衔接关系。结构设计上，该偏移链节区别于标准外链节，通过调整两侧链板的相对偏移距离，满足特殊传动场景下的链条错位连接需求，链板的受力截面经过加厚处理，销轴的直径也对应匹配受力载荷，避免传动过程中出现链板断裂、销轴变形的失效问题。设计思路围绕工业链条的实际使用场景展开，在保证结构强度的前提下尽可能优化链板轮廓，去除多余的材料冗余，既降低零件自重，又避免运行过程中与相邻链节、传动部件发生干涉，整体模型的尺寸比例完全参照工业链条的通用设计规范，可直接用于传动结构的虚拟装配验证、运动仿真演示，也可作为非标链条设计的参考基础模型。
