内燃机活塞连杆组件结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:436616
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计

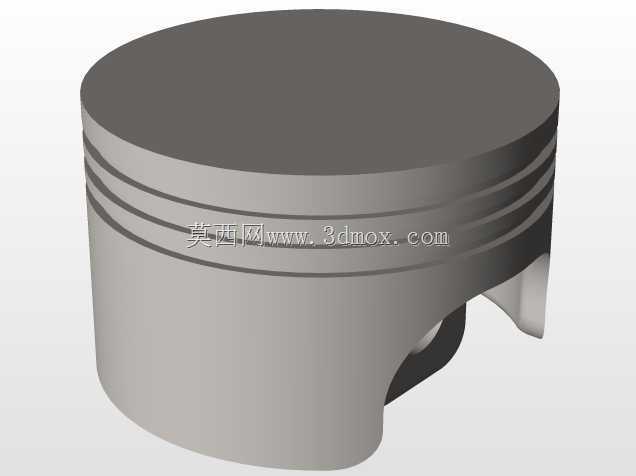

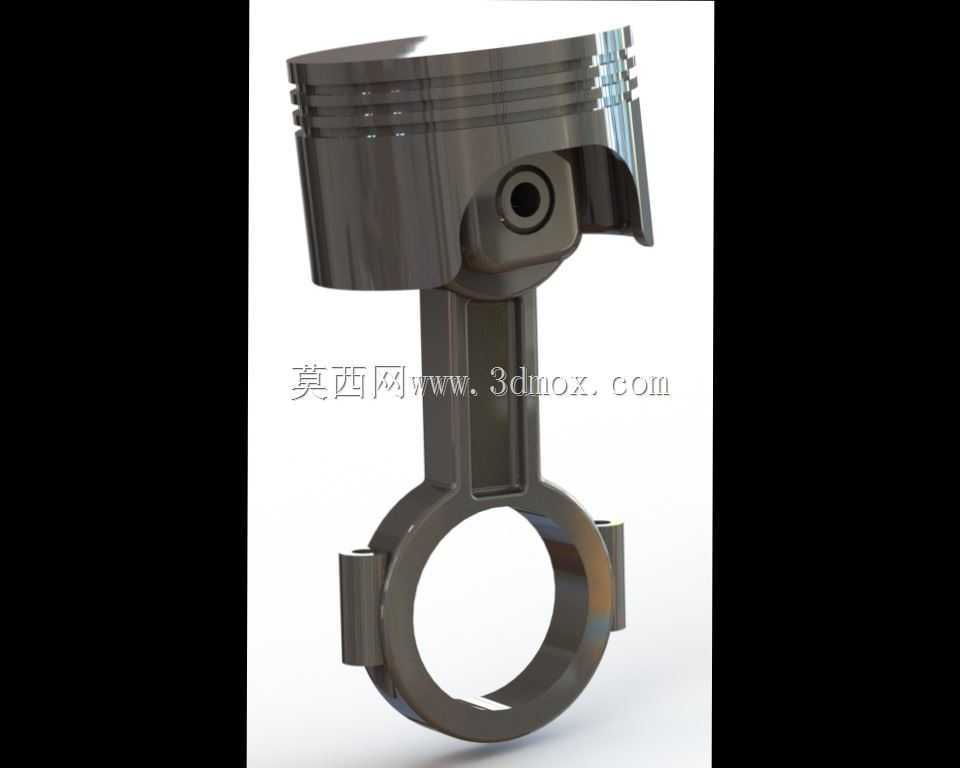

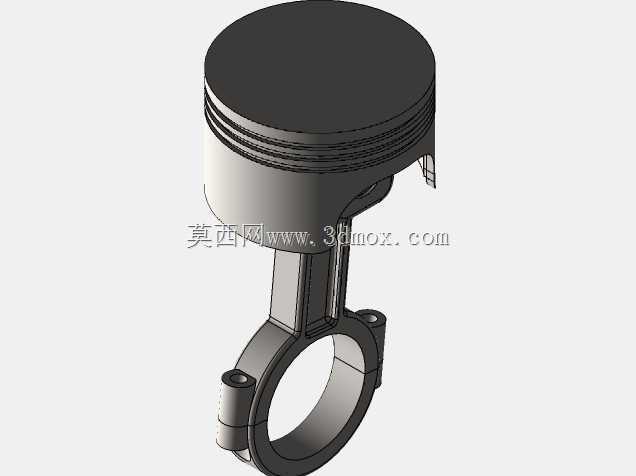

  在往复式内燃机的核心运动体系中,活塞连杆组件承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心职能,是动力输出路径上最关键的传力部件,广泛适配于车用汽油机、柴油机、小型通用动力机械以及固定式发电机组的动力单元中。从实际工况出发,活塞头部直接接触最高可达上千摄氏度的高温燃气,往复运动过程中需要承受瞬时数十兆帕的爆发压力,同时还要以每秒十余米的线速度在气缸套内做高频往复运动,因此活塞头部设计了多道环槽结构,分别用于安装气环与油环,气环负责密封燃烧室高压燃气,避免燃气下窜至曲轴箱造成动力损失,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部采用了适配气缸型线的微变椭圆设计,

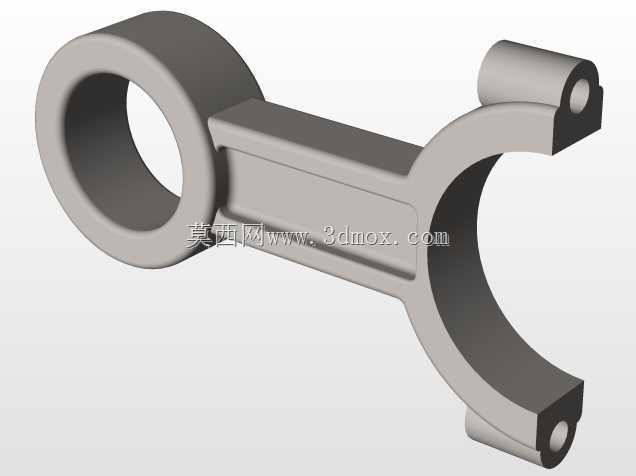

  在冷态下预留了合理的热膨胀间隙,确保发动机达到工作温度后,裙部与气缸壁的配合间隙处于最优区间,既不会因间隙过大造成敲缸异响,也不会因热膨胀量过大导致活塞卡滞在气缸内。活塞销座部位做了加强筋过渡处理,用于分散活塞销传递来的巨大交变载荷,避免应力集中造成销座开裂,活塞销采用全浮式设计思路,工作状态下可在连杆小头衬套与活塞销座孔内自由转动,保证磨损均匀,延长部件使用寿命。连杆部分采用工字形截面结构设计,在保证足够的抗弯、抗扭强度与刚度的前提下,尽可能降低自身重量,减少往复运动惯性力,降低曲轴系的动平衡调校难度。连杆小头端集成了衬套安装位,通过活塞销与活塞形成铰接,连杆大头端采用剖分式结构,配套连杆盖通过高强度螺栓紧固,

  可便捷安装在曲轴的连杆轴颈上,大头孔内预留了轴瓦安装位置,轴瓦表面的减磨合金层可大幅降低曲轴转动过程中的摩擦损耗,同时具备一定的嵌藏杂质能力,避免硬颗粒划伤轴颈表面。从安装边界来看,活塞的外径尺寸直接匹配对应排量发动机的气缸内径,活塞顶部的燃烧室凹坑造型需要与气缸盖燃烧室造型精准匹配,保证压缩比符合设计要求,压缩余隙的尺寸公差需要控制在零点几毫米级别,避免碰撞气门或者造成压缩比偏差过大影响动力输出与排放水平。连杆的大小头中心距直接决定了发动机的活塞行程,与曲轴曲柄半径共同决定了发动机的排量参数,安装过程中需要严格保证连杆大头孔与小头孔的平行度公差,否则会造成活塞偏磨、气缸漏气、机油异常消耗等故障。

  整套组件的运动轨迹需要与曲轴的平衡配重、气缸套的中心线完全匹配,在高速往复运动过程中,活塞的侧压力会通过裙部均匀传递到气缸壁上,连杆则在传递推力的同时,将活塞的直线往复运动转化为曲轴的旋转运动,整个工作循环中部件需要承受交变的拉压载荷与惯性冲击,因此结构设计上的圆角过渡、壁厚均匀性、应力分散设计都直接决定了部件的疲劳寿命。在三维建模过程中,需要严格匹配各配合面的尺寸公差与形位公差,比如活塞环槽的平面度、环槽与活塞中心线的垂直度、连杆大小头孔的圆柱度、两孔的平行度与中心距公差,这些参数都会直接影响最终装机后的运行状态。对于结构设计从业者而言,这类核心动力部件的建模不能只关注外形还原,更需要结合实际工况理解每一处结构设计的用意,比如活塞裙部的型线变化、连杆杆身的截面过渡、销座部位的加强结构,都是经过无数次台架试验与实际使用迭代优化而来,每一处尺寸的取舍都在强度、重量、可靠性、摩擦损耗之间做了平衡。在做配套选型或者改型设计时,还需要结合具体的发动机标定功率、最高转速、爆发压力参数调整部件的结构尺寸与材料选型,比如高强化柴油机的活塞会采用内冷油道设计,通过机油喷射带走活塞头部的热量,降低活塞的热负荷,而小型通用汽油机的活塞则会采用更轻量化的设计,降低运动惯量提升响应速度。
