荧光记号笔外观结构三维数模设计

　　本次建模的荧光记号笔，核心应用场景覆盖日常办公文档标注、学生课业重点标记、工业生产现场图纸标识、仓储物流货品分类标注等多个领域，是日常生产办公场景中高频使用的手持标记类工具。从实际使用需求出发，这款记号笔的设计首先围绕手持握持的人机工程逻辑展开，笔身主体采用大斜度楔形截面，区别于传统圆形笔杆的设计，楔形截面能够让使用者长时间握持时，指腹贴合面始终保持稳定的支撑角度，减少长时间标记作业带来的指部疲劳，同时楔形结构也能避免笔体放置在倾斜的绘图台面、办公桌面时出现滚落掉落的问题，适配车间绘图台、办公桌、学生课桌等多种放置场景。

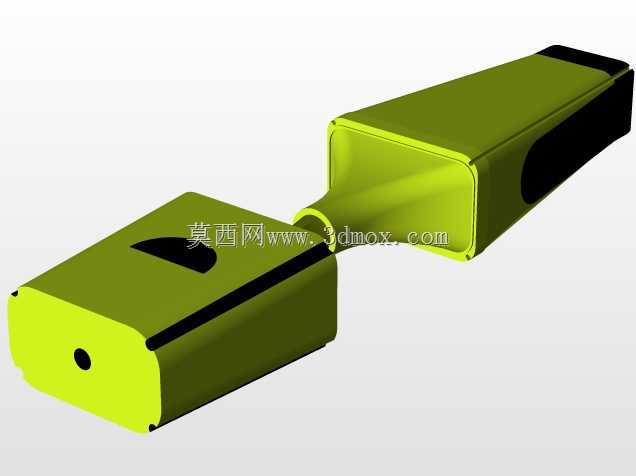

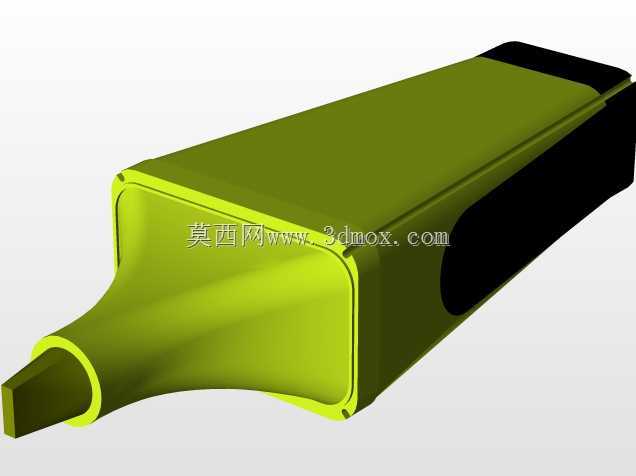

　　在功能结构设计上，笔体前端的笔头采用斜切式纤维笔头结构，笔头外露部分做了环形限位凸台设计，这个凸台一方面能够限制笔头插入笔身的深度，保证笔头与内部储墨芯的接触压力稳定，避免出墨不均的问题；另一方面凸台与笔帽的内圈凹槽配合，能够实现笔帽扣合时的径向定位，保证笔帽扣合后不会出现偏斜松动，减少墨水挥发的概率。笔身尾部设计有一体式的笔夹结构，笔夹与笔身主体采用一体化曲面过渡，没有突兀的拼接棱角，既可以将笔夹在笔记本、工作服口袋、文件夹边缘方便携带，也能在笔身倒置放置时作为支撑点，避免笔头直接接触桌面造成墨水渗漏污染台面。

　　从外形尺寸与安装边界来看，整笔长度控制在120mm左右，笔身最宽处截面尺寸为28mm×18mm，这个尺寸刚好适配成年使用者的握持跨度，不需要过度张开手指就能稳定持握；笔头的标记宽度设计为5mm，能够满足单行文字高亮覆盖、图纸线条加粗标记的常规需求，斜切的笔头角度为45度，使用者可以通过调整持握角度，实现1mm到5mm之间不同线宽的标记效果，适配不同字号的文档、不同幅面图纸的标记需求。笔身内部的储墨腔采用等截面空腔设计，空腔壁厚控制在1.2mm，既能够保证笔身的结构强度，避免日常使用中摔落、挤压造成笔身开裂漏墨，也能最大化内部储墨空间，提升整笔的标记使用寿命。

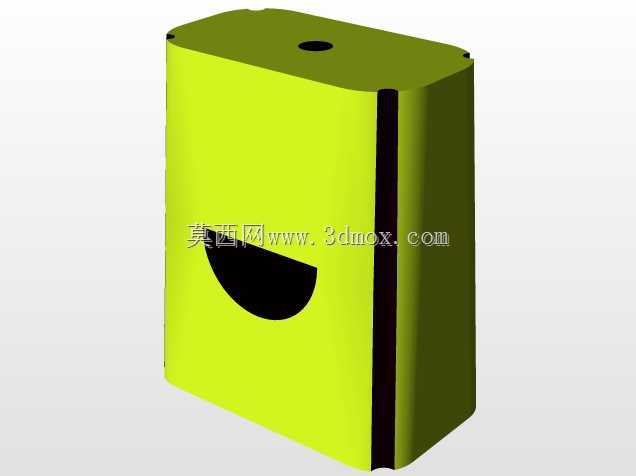

　　外观曲面的设计上，笔身所有的棱角位置都做了R2到R5不等的圆角过渡，没有尖锐的棱角，一方面是提升握持的触感，避免棱角硌手，另一方面也能在注塑生产过程中减少应力集中的问题，提升塑件成型的良品率。笔身侧面设计有内凹的弧形握持区，内凹深度为2mm，刚好贴合拇指与食指的指腹弧度，使用者持握时手指能够自然卡入握持区，不需要刻意调整持握位置就能找到舒适的持握角度，提升长时间标记作业的舒适度。笔帽内部设计有密封胶圈的安装槽位，安装槽的尺寸公差控制在±0.05mm，能够保证密封胶圈装配后与笔头端面紧密贴合，在笔帽扣合状态下完全阻断笔头与外界空气的接触，避免墨水干结造成笔头堵塞，延长记号笔的存放周期。

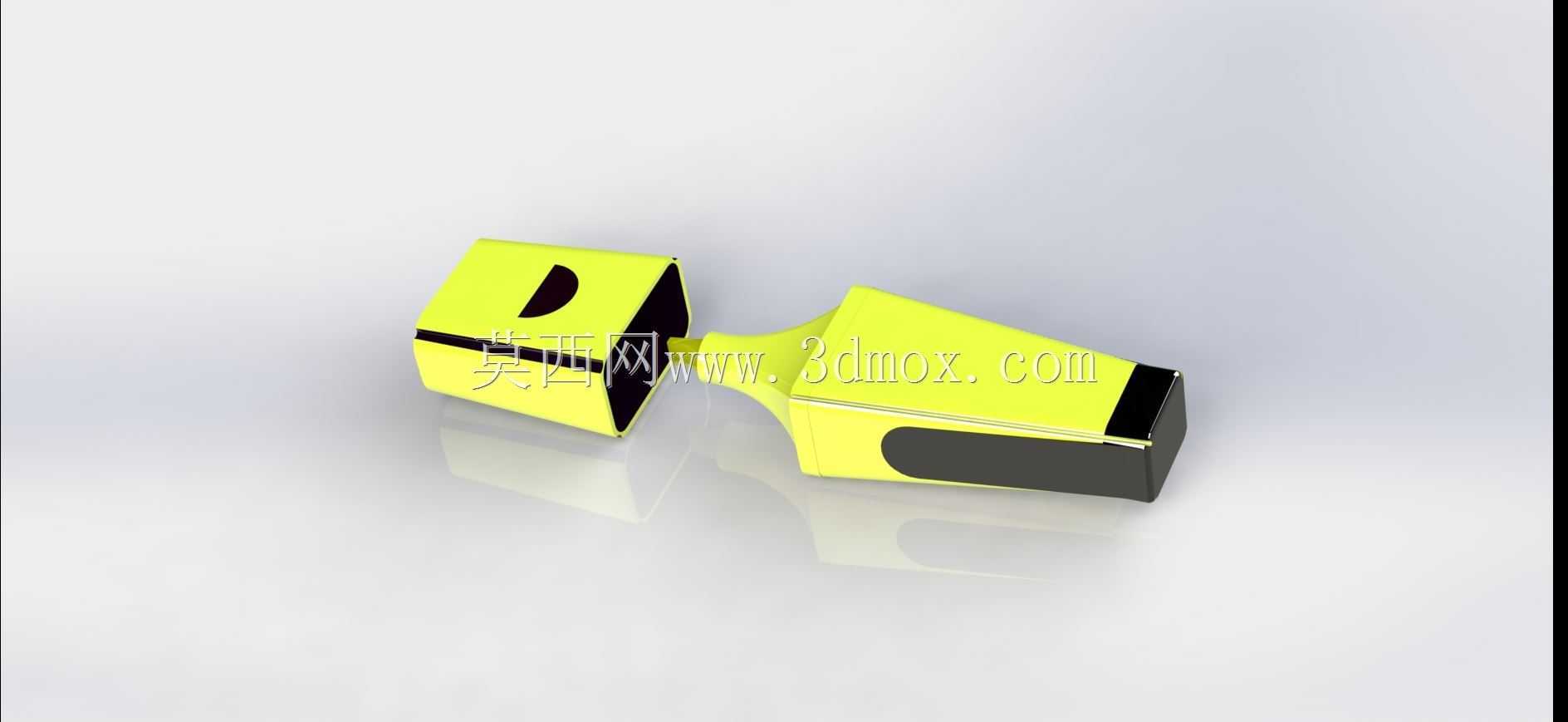

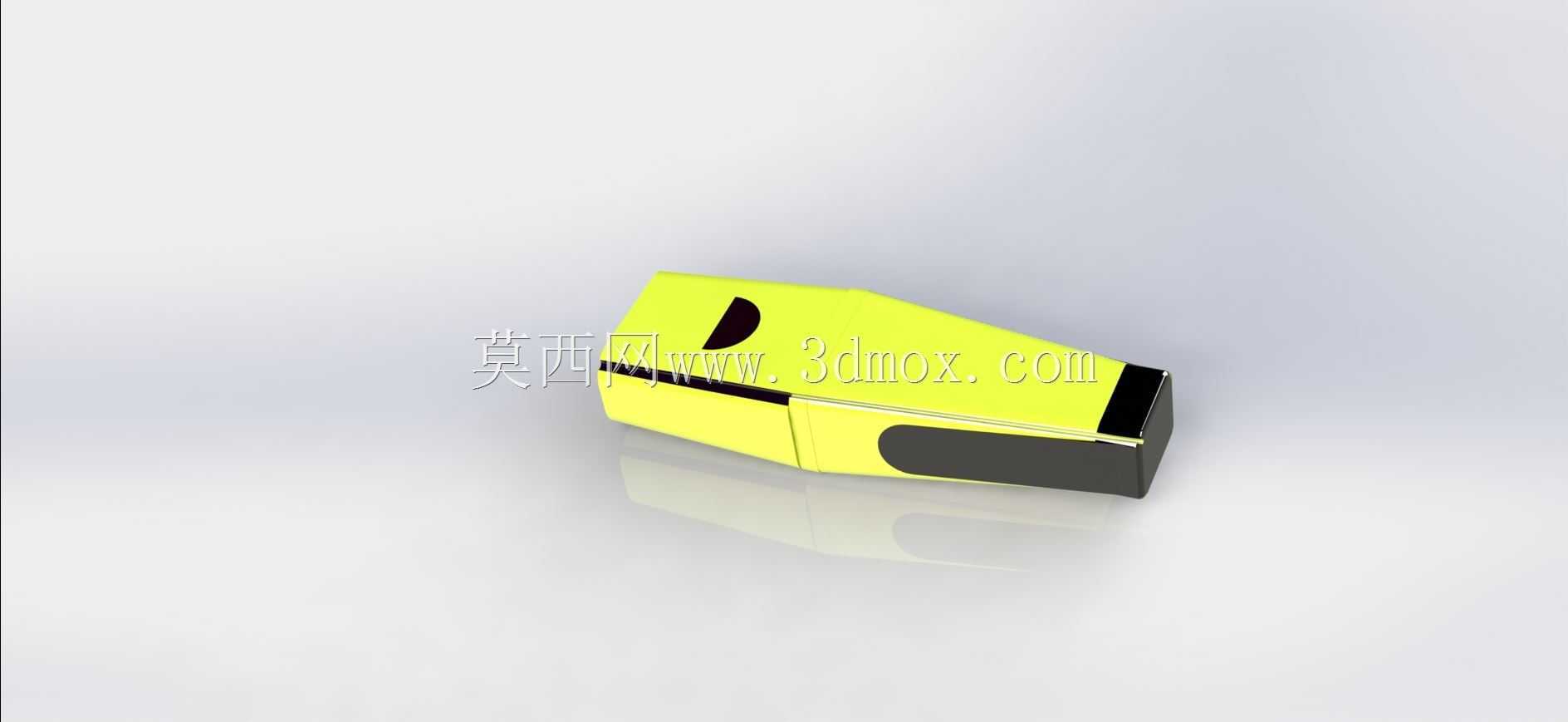

　　从结构装配逻辑来看，整笔采用前后两段式装配结构，前段笔头座与后段储墨仓采用卡扣式连接，卡扣的配合深度为3mm，装配后两段结构的接缝位置做了齐平设计，没有明显的台阶落差，既能够保证装配后的结构稳定性，避免日常使用中两段结构松脱，也能提升笔身外观的整体流畅度。笔头与储墨芯的接触位置设计有导流槽，能够通过毛细作用将储墨芯中的墨水均匀导流到笔头的整个纤维截面，保证标记时出墨均匀，不会出现局部断墨、墨量过大晕染纸张的问题。
