多缸内燃机用直列曲轴结构三维建模

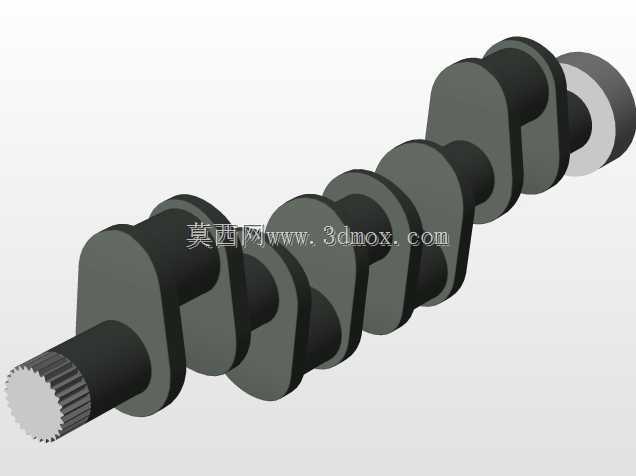

　　在往复式内燃机的核心传动链路里，曲轴承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，是动力总成里受力最复杂、工况要求最严苛的部件之一。本次建模的直列排布曲轴，适配四缸四冲程内燃机的做功顺序设计，整体采用全平衡式曲拐布局，相邻曲拐之间的夹角严格按照180度相位差排布，能够保证四个气缸的做功行程均匀错开，让动力输出的脉动幅度控制在合理区间，减少整机运行过程中的扭转振动。从结构细节来看，曲轴的动力输入端设计有外花键结构，花键齿采用渐开线齿形，相比矩形花键具备更高的齿根强度，能够传递更大的启动扭矩与输出扭矩，同时花键配合的对中性更好，可降低动力连接端的偏磨风险，适配飞轮、正时齿轮以及离合器从动盘的安装定位需求。曲拐部分由主轴颈、

　　连杆轴颈以及连接两者的曲柄臂组成，每个连杆轴颈对应一组活塞连杆组件的安装位，轴颈表面的建模预留了足够的精加工余量空间，实际生产中该部位会经过高频淬火与精磨处理，保证表面粗糙度与硬度满足高转速工况下的耐磨要求。曲柄臂的外形采用了圆弧过渡的非对称设计，并非规则的矩形结构，这种设计一方面是为了在曲柄臂上集成平衡重的功能，抵消曲拐旋转过程中产生的离心惯性力，另一方面可以在保证结构强度的前提下尽可能降低曲轴自身的转动惯量，提升发动机的油门响应速度。主轴颈的排布数量按照全支撑结构设计，每两个相邻的曲拐之间都设置有独立的主轴颈支撑位，这种布局能够大幅提升曲轴的整体抗弯刚度，减少高负荷工况下曲轴的弯曲变形量，避免轴颈与轴瓦之间出现偏磨、烧瓦等故障。

　　建模过程中充分考虑了实际安装的边界条件：曲轴的轴向定位依靠中间位置的主轴颈两侧的止推面实现，建模时预留了止推片的安装间隙，保证曲轴受热膨胀后不会出现轴向窜动超标的问题；润滑油道的走向在模型中做了简化示意，实际结构中主轴颈与连杆轴颈之间会通过斜向油道连通，来自主油道的压力润滑油会通过油道输送到各个轴颈的摩擦表面，形成稳定的油膜实现液体润滑。从应用场景来看，这类直列四缸曲轴广泛应用在小排量乘用车发动机、小型工程机械动力单元、固定式柴油发电机组等设备上，不同应用场景下的曲轴会在平衡重配置、轴颈尺寸、材质选型上有细微差异，但核心的曲拐排布逻辑、动力传递路径是完全一致的。建模时没有采用过于复杂的工艺细节刻画，

　　而是优先保证各安装位的尺寸配合精度、各曲拐的相位角度准确性，能够直接用于教学演示、机构运动仿真、整机装配干涉检查等场景，结构设计上完全遵循成熟的内燃机曲轴设计规范，没有做非标异形的改动，所有的圆角、倒角、退刀槽位置都按照实际机加工工艺要求做了处理，避免出现建模中常见的尖锐棱边、无过渡连接等不符合生产实际的问题。在做运动仿真验证时，将曲轴模型与连杆、活塞组件完成装配后，能够清晰演示四冲程内燃机的完整做功循环，观察曲轴旋转过程中各运动部件的运动轨迹，验证活塞上止点、下止点的位置准确性，检查曲轴旋转过程中与缸体、连杆大端是否存在运动干涉。对于结构设计从业者来说，这类基础核心部件的建模重点不在于外观的炫酷，而在于对配合尺寸、安装边界、受力逻辑的准确还原，任何一个轴颈的尺寸偏差、曲拐相位的角度误差，都会导致后续装配出现问题，甚至直接影响整个动力总成的运行可靠性。
