硬质合金螺旋槽切削钻头结构设计

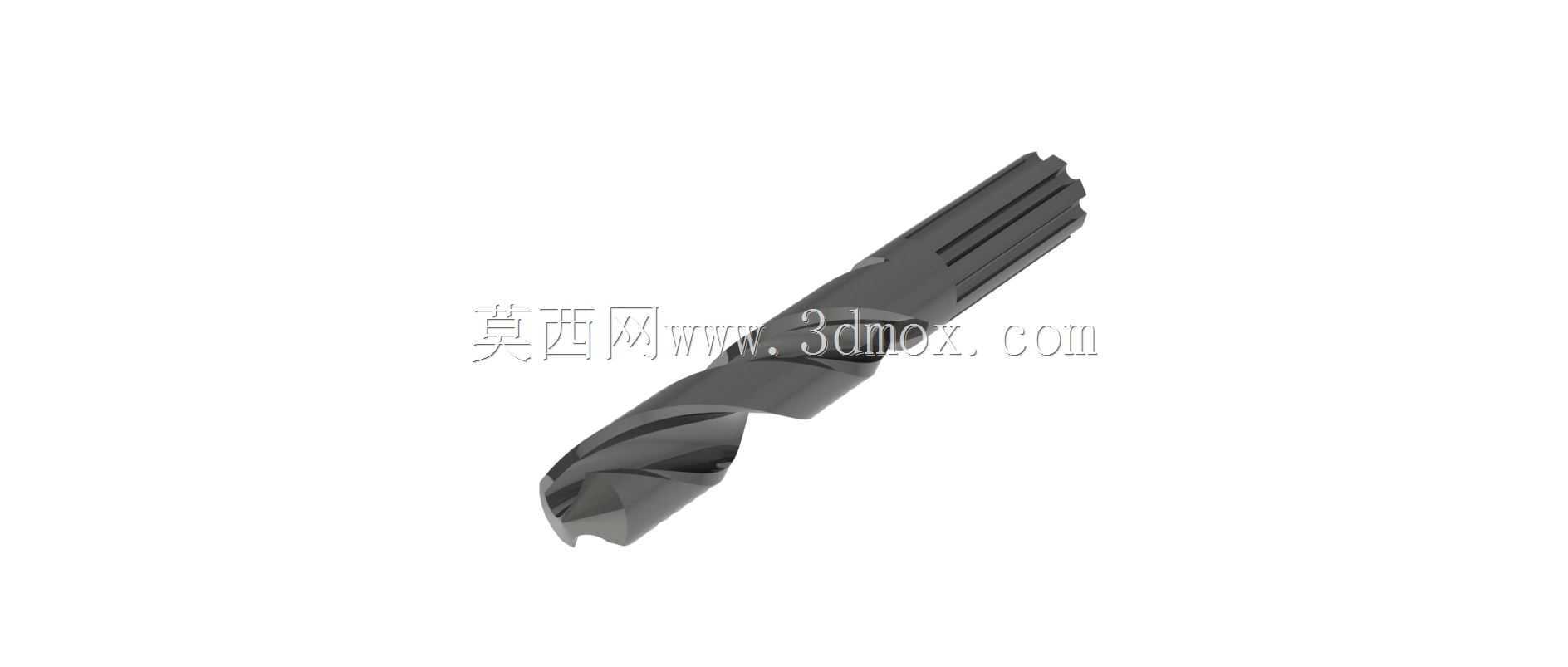

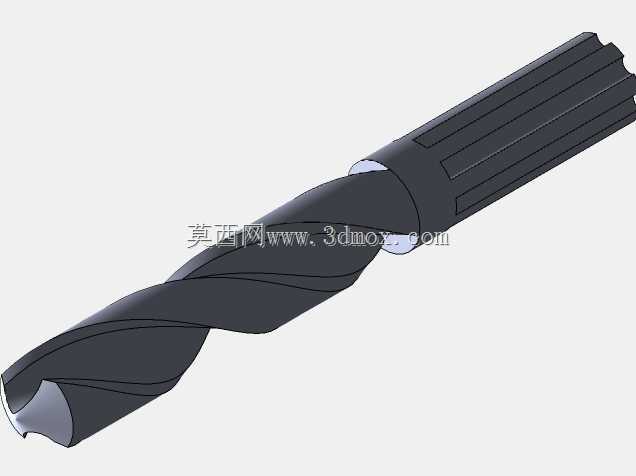

　　在金属切削加工、钢结构预制件生产、工程机械维修、模具型腔加工等场景里，钻孔是占比超三成的机加工工序，钻头作为直接接触工件完成材料去除的执行端，其结构设计合理性直接决定孔位精度、孔壁粗糙度、排屑顺畅度以及单支刀具的连续加工寿命。这款钻头采用经典的双螺旋槽结构设计，槽型经过切削动力学仿真优化，螺旋角选取适配常规结构钢、铸铁件加工的30度区间，既保证切屑能够沿着螺旋槽顺畅排出，避免切屑堵塞在孔内刮伤已加工孔壁，也能兼顾钻尖部分的结构强度，减少大进给切削时的崩刃风险。钻尖部分采用标准的118度顶角设计，这一角度是经过数十年机加工实践验证的通用加工角度，针对普通碳素钢、低合金钢、灰铸铁等常见工程材料都能保持稳定的切削状态，

　　横刃经过对称修磨处理，能够有效降低钻孔初始阶段的轴向抗力，减少钻尖接触工件时的滑移偏移，保证孔位的定位精度，不需要提前打中心孔就能完成较高精度的孔位加工，在批量零件加工场景下能够有效减少辅助工序时长。刀体部分的刃带设计采用等宽双棱边结构，棱边与孔壁保持小面积接触，既能在钻孔过程中起到导向支撑作用，避免钻削深孔时出现刀体偏摆导致的孔型失圆、孔轴线倾斜问题，也能减少刀体与孔壁的摩擦面积，降低切削过程中的发热，减少刀具磨损。从安装适配维度来看，这款钻头采用标准直柄结构，能够适配常规台钻、立式加工中心、摇臂钻床、手持电钻等绝大多数钻孔设备的夹头装夹需求，柄部的圆柱度公差控制在h6级别，装夹后同轴度误差极小，

　　高速旋转时的径向跳动量能够控制在0.02mm以内，满足IT7级精度孔的加工要求。在实际加工场景中，针对不同材料的切削参数适配也在结构设计阶段做了考量，螺旋槽的抛光处理能够降低切屑与槽壁的摩擦阻力，加工塑性材料时切屑能够形成连续的螺旋状切屑顺利排出，不会出现切屑缠绕刀体的问题；加工脆性材料时，细碎的切屑也能沿着槽底顺利导出，不会堆积在孔底造成二次切削。刀体的芯厚设计采用渐变式结构，从钻尖位置向柄部方向逐步增加芯厚，在保证钻尖部分排屑槽空间足够的前提下，提升刀体整体的抗扭刚性，在大进给量切削、断续切削工况下，能够有效避免刀体折断的风险，尤其是在加工带铸造硬皮的铸件、焊接结构件时，这种渐变芯厚结构的抗冲击性能远优于等芯厚的普通钻头。

　　在设备维护与刀具重磨环节，这款钻头的结构也预留了足够的重磨余量，钻尖部分后角设计为8-12度的通用区间，现场操作人员可以使用普通工具磨床完成钻尖的重磨修复，不需要专用的刀具修磨设备，重磨后刀具的切削性能能够恢复到新刀的90%以上，大幅降低生产现场的刀具使用成本。针对深孔加工场景，这款钻头的槽型长度设计覆盖了3倍径、5倍径的常规加工需求，不需要额外加装深孔钻排屑装置就能完成中等深度孔的加工，在钢结构厂房的现场安装作业、模具车间的型腔孔加工、普通机加工车间的批量零件钻孔工序中，都能保持稳定的加工表现。不同于专用的定柄钻头、硬质合金涂层钻头，这款通用结构钻头的适配性极强，不需要针对特定设备、特定材料做专门的结构调整，能够覆盖生产现场80%以上的常规钻孔需求，是机械加工、设备维修、结构安装场景中不可或缺的通用切削刀具。
