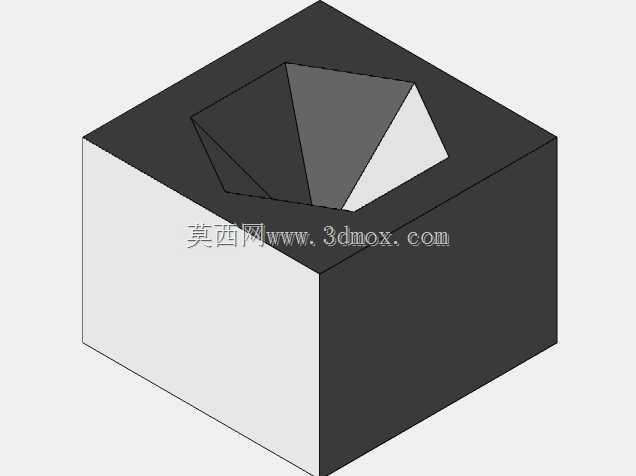

在注塑成型生产环节中,芯腔作为直接决定制件成型精度的核心模腔构件,其结构合理性直接影响最终产品的尺寸公差、表面质量以及生产过程中的脱模顺畅度,是整套模具设计环节中需要反复校核尺寸与配合精度的关键部分。这套芯腔采用上下分体式组合结构,底部为实心承托基座,顶部开设与待成型制件外轮廓完全匹配的内凹空腔,合模时与对应型芯配合形成封闭的成型容腔,熔融态的成型原料注入容腔后经保压冷却,即可得到与空腔轮廓完全一致的制件。从实际应用场景来看,这类芯腔结构广泛适配于中小型块状结构制件的注塑、压塑成型生产,常见于消费电子外壳结构件、工业设备小型封装壳体、日用品硬质结构件的批量生产工况,可适配不同吨位的卧式注塑机安装使用,
安装时需将芯腔基座嵌入模具定模板的预留安装槽内,通过侧边压块与紧固螺栓完成锁紧固定,安装边界需保证芯腔分型面与模板平面的平行度公差控制在0.02mm以内,避免合模时出现溢料飞边问题。设计这类芯腔结构时,首先需要根据待成型制件的收缩率参数放大型腔尺寸,不同的成型原料收缩率存在明显差异,比如通用PP原料的成型收缩率在1.5%-2.5%区间,ABS原料收缩率在0.4%-0.8%区间,设计初期就需要将收缩补偿量叠加到型腔的各维度尺寸中,避免冷却后制件尺寸超出公差范围。其次要考虑型腔的脱模斜度设计,沿脱模方向的型腔内壁需要设置合理的斜度,对于表面要求高光的制件,脱模斜度可设置为0.5°-1°,普通磨砂面制件可适当加大到1°-1.5°,
避免脱模时制件表面被型腔内壁划伤,或是出现粘模导致生产中断。这套芯腔的基座部分采用方块式实体结构,一方面是为了保证足够的结构刚性,在成型过程中承受数十兆帕的注射压力时不会出现形变偏移,另一方面方块式结构更便于在模板上加工安装槽,降低模具的整体加工难度,基座的外形尺寸需要与模板安装槽保持小间隙配合,单边间隙控制在0.01-0.03mm,既方便安装时的对位调整,也能避免注射过程中芯腔出现位移。型腔部分的轮廓过渡处全部采用圆角过渡,避免出现尖锐直角,一方面是减少成型时的应力集中,防止制件冷却过程中在尖角位置出现开裂,另一方面也能减少原料充模时的流动阻力,让熔融原料能够更顺畅地填充到型腔的各个角落,避免出现缺胶、困气等成型缺陷。
在实际生产使用中,这类分体式芯腔还具备维护便捷的优势,当生产过程中型腔出现磨损、划伤或是需要更换不同规格的制件型腔时,不需要更换整套模具,只需要将芯腔从模板中拆下进行抛光修复或是直接更换对应规格的芯腔即可,能够大幅降低模具维护成本与换型调试时间。设计过程中还需要考虑芯腔的冷却水路排布,在基座实体部分距离型腔壁10-15mm的位置,需要排布循环冷却水路,通过冷却水的循环带走成型过程中传递到芯腔的热量,保证型腔各区域温度均匀,避免制件因冷却速率不一致出现翘曲变形,水路的排布需要避开紧固螺栓孔与顶针孔位置,防止出现漏水问题影响生产。另外芯腔的分型面位置需要设计合理的排气结构,在型腔的末端填充位置开设深度0.02-0.03mm的排气槽,将充模过程中型腔内的空气顺利排出,避免制件内部出现气泡、烧焦等缺陷。从加工工艺角度来看,这类芯腔的型腔部分可采用高速铣削粗加工后,再通过电火花精加工完成复杂轮廓的成型,最后经过抛光处理达到要求的表面粗糙度,基座部分可采用普通铣削加工完成外形尺寸的加工,各安装基准面需要保证平面度要求,为后续的装配与调试提供精准的定位基准。
