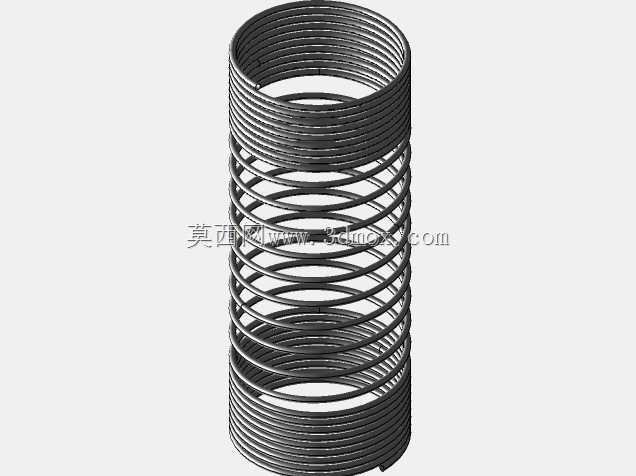

非线性变螺距圆柱螺旋弹性构件

　　在各类需要非线性刚度缓冲、隔振的机械结构场景中，等螺距弹簧的线性刚度特性往往无法匹配复杂工况的载荷变化需求，变螺距螺旋弹簧正是为适配这类特殊载荷响应要求设计的弹性构件。这类弹簧在载荷较小时，仅螺距较大的疏松段参与变形，提供较低的初始刚度，可过滤小幅高频振动；当载荷逐步增大到阈值后，疏松段簧圈逐渐并紧，螺距较小的密实段开始参与承载，整体刚度随之阶梯式提升，能够承受更大的冲击载荷而不出现并圈压并失效，这种分段式的刚度曲线完美适配了载荷波动范围大、同时需要兼顾小幅隔振与大幅缓冲的工况。从实际应用场景来看，这类弹簧常见于轨道交通车辆的一系悬挂辅助减振、高端摩托车的后减震器内置弹性单元、精密冲压设备的模座缓冲组件、

　　自动化输送线的重载阻挡缓冲机构，部分特种阀门的启闭复位结构也会采用这类变螺距设计，避免阀门启闭瞬间的刚性冲击造成密封面损伤。在设计思路层面，这类弹簧的簧丝直径选取需要结合最大工作载荷下的剪切应力校核，通常采用油淬火回火合金弹簧钢作为基材，兼顾疲劳强度与抗冲击韧性；螺距的分段变化不是随意设置的，需要根据目标刚度曲线逐段计算有效圈数的参与比例，疏松段的螺距通常为簧丝直径的1.5-2倍，保证小载荷下的变形灵敏度，密实段的螺距仅略大于簧丝直径，确保大载荷下并圈过程平缓无突变，两端的支撑圈通常设置为1.5-2圈的并紧磨平结构，保证安装时的端面垂直度，避免工作过程中出现侧向弯曲失稳。从外形尺寸与安装边界来看，这类弹簧整体为圆柱构型，

　　外径尺寸需要匹配安装位的导向套内径，通常预留0.5-1mm的径向间隙，避免弹簧压缩过程中与导向壁发生摩擦剐蹭，自由高度需要结合安装预压量与最大工作行程确定，预压量通常设置为自由高度的10%-15%，保证空载状态下弹簧无松动异响，最大压缩量需要控制在全变形量的80%以内，避免长期大载荷下出现永久塑性变形。建模过程中需要注意螺旋线的分段参数设置，不同螺距段的螺旋线需要平滑过渡，避免螺距突变处出现应力集中，簧丝端面的磨平处理需要按照实际加工工艺切除多余部分，保证端面与弹簧轴线的垂直度公差符合安装要求，同时需要在模型中预留出两端安装定位的基准面，方便后续装配时快速匹配安装位的定位特征。不同于普通等螺距弹簧的单一刚度特性，

　　变螺距结构的应力分布更为复杂，建模完成后通常需要结合有限元工具进行不同载荷下的应力仿真，确认螺距过渡区域的最大剪切应力在材料许用应力范围内，同时验证刚度曲线是否符合设计预期，避免实际装机后出现刚度不匹配导致的缓冲失效问题。在实际选型替换时，除了匹配外形安装尺寸，还需要重点核对弹簧的刚度拐点载荷与最大承载能力，不能直接用等刚度弹簧随意替换，否则会导致缓冲隔振效果大幅下降，甚至出现弹簧过早断裂失效的问题。
