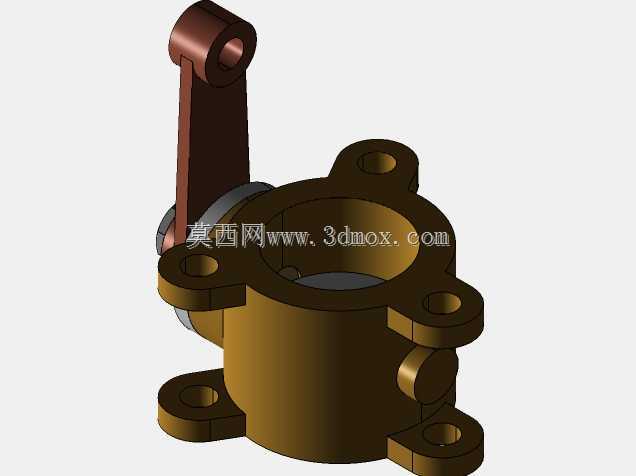

带手动操作摇臂的法兰式蝶阀结构设计

　　在市政给排水、暖通空调循环水、化工低压流体输送、冶金工艺介质管路等场景中，蝶阀是应用占比极高的截断与调节类管路元件，相比同通径的闸阀、截止阀，它结构长度更短，启闭力矩更小，安装空间占用优势明显，尤其适合大口径管路的布设场景。这款带手动摇臂的法兰式蝶阀，核心功能是通过四分之一圈的旋转动作，实现管路内流体的通断控制，也可在小开度区间完成流量调节，适配无气动、电动驱动气源或电源的现场操作场景，手动操作结构无需额外配套动力附件，后期维护成本低，故障点少，适合工况稳定、不需要频繁远程操控的管路节点。从结构设计逻辑来看，这款蝶阀采用垂直板式阀板结构，阀轴偏心量设置为零，也就是中线型蝶阀结构，阀板密封面在关闭状态下与阀座密封面完全贴合，

　　依靠密封件的弹性变形实现密封，这种结构的优势是启闭过程中阀板与阀座的摩擦行程短，密封件磨损量小，操作力矩平稳，不会出现卡滞问题。阀体采用上下法兰的连接形式，法兰上的螺栓孔按照对应通径的管路法兰标准布设，安装时可直接与管路法兰对接，通过螺栓紧固即可完成固定，不需要额外焊接或者螺纹适配，安装拆卸效率高，适合后期需要定期检修更换的管路节点。阀体侧面的轴封位置设置了密封压盖结构，可通过调整压盖的压紧量来补偿轴封填料的磨损，避免介质从阀轴位置泄漏，这种结构在实际现场维护中不需要拆解整个阀门，只需要紧固压盖螺栓即可完成密封补偿，大幅降低运维工作量。顶部的操作摇臂采用加长力臂设计，力臂长度经过力矩匹配计算，操作人员不需要借助加力杆，

　　仅靠手动扳动摇臂即可完成全开到全关的操作，摇臂与阀轴的连接采用扁方定位加锁紧销的结构，避免长期操作后出现摇臂与阀轴打滑的问题，摇臂端部的通孔可用于加装锁具，在阀门处于全开或者全关位置时可上锁固定，避免无关人员误操作引发生产安全问题。从安装边界尺寸来看，这款蝶阀的结构长度符合中线蝶阀的标准尺寸系列，阀体上下法兰的外径、螺栓孔中心距、螺栓孔直径均匹配对应公称压力等级的法兰标准，现场安装时不需要对现有管路法兰进行二次加工，可直接替换同通径同压力等级的旧蝶阀，互换性强。阀轴的伸出长度、摇臂的旋转半径都经过空间校核，安装后摇臂旋转范围内没有结构干涉，操作时不会碰到周边的管路或者支架，即使在管路排布密集的管廊、设备夹层内也能顺利完成启闭操作。

　　在实际工况适配性上，这款蝶阀的阀板采用流线型设计，全开状态下阀板与管路轴线平行，介质流道内的阻流部件只有薄型阀板，流阻系数远低于截止阀，介质通过时的压力损失小，适合大流量、低压力损失要求的循环水系统、通风系统使用。阀座采用可更换结构设计，当密封件长期使用出现磨损、老化导致密封失效时，只需要拆开阀体的连接螺栓，取出旧阀座更换新件即可，不需要整体更换阀门，大幅降低备件成本。需要注意的是，这种中线型手动蝶阀的调节区间通常在15度到75度开度之间，小开度下介质对阀板的冲蚀较大，长期在小开度工况下使用会加速密封件磨损，因此设计选型时如果需要长期做流量调节，需要匹配对应的节流型阀板结构，或者选用偏心蝶阀结构。从建模细节来看，这款模型完整还原了阀体的铸造圆角、法兰螺栓孔的沉台结构、阀轴与阀体的配合台阶、摇臂的加强筋结构，所有配合面的尺寸公差都按照机械设计手册的推荐值设置，比如阀轴与轴套的配合采用间隙配合，保证转动灵活无卡滞，法兰密封面的粗糙度要求、轴封位置的填料槽尺寸都符合实际加工要求，可直接用于教学演示、结构选型参考，也可作为同类型阀门设计的基础模型进行参数化修改，适配不同通径、不同压力等级的设计需求。在管路布设时，这款蝶阀的安装方向不受限制，水平、垂直甚至倾斜管路都可以安装，只需要保证操作摇臂有足够的旋转空间即可，安装时要注意阀板的旋转方向，避免介质流向与阀板关闭方向相反导致密封面承压过大，影响密封效果和阀门使用寿命。
