渐开线啮合齿轮传动结构设计

项目分类:齿轮 发布时间:2021-12-04 ID:436722
  • 渐开线啮合齿轮传动结构设计
  • 渐开线啮合齿轮传动结构设计
  • 渐开线啮合齿轮传动结构设计

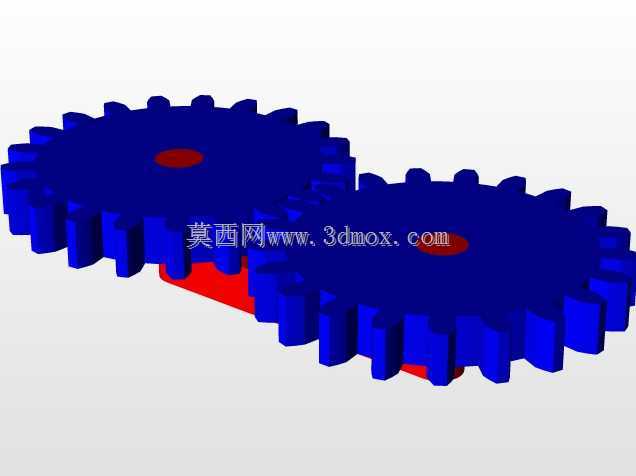

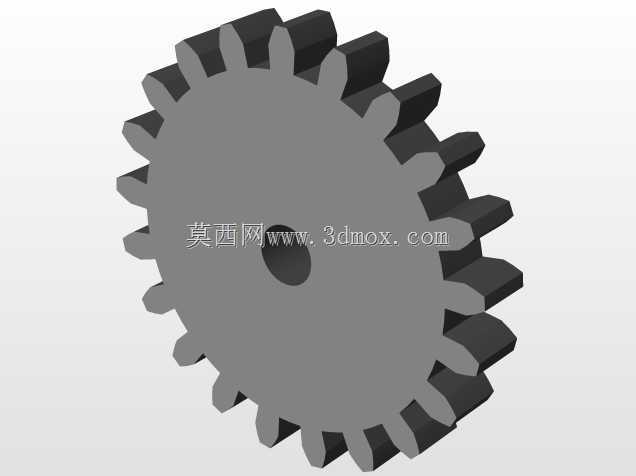

  在各类需要定比传动的机械结构中,渐开线齿轮副是应用覆盖面最广的基础传动单元,从常规的输送线动力传递、机床主轴进给传动,到轻工设备的动作同步、农机的动力分配,几乎所有需要精确转速匹配的动力传输节点,都能看到这类啮合结构的身影。这套渐开线齿轮机构采用外啮合直齿布局,两个齿轮的齿廓完全采用标准渐开线生成,啮合过程中能始终保持恒定的瞬时传动比,不会出现瞬时转速波动,这也是它区别于其他齿形传动件最核心的优势——传动过程平稳,不会因为齿廓接触点的变化带来附加动载荷,能有效降低传动环节的振动和噪音,适配中低速、中等载荷的常规传动场景。

  从设计逻辑来看,这套齿轮副的参数匹配完全遵循啮合基本定律,两个齿轮的模数、压力角保持一致,齿顶高系数、顶隙系数采用通用标准值,确保啮合时既不会出现齿顶干涉,也能保留合理的齿侧间隙,补偿加工装配误差、避免热胀卡滞的同时,不会因为间隙过大带来传动回程误差。齿轮中心的轴孔采用等直径设计,适配同规格的传动转轴,轴孔与齿圈的同轴度公差控制在常规传动件的通用精度范围内,能满足普通工业场景的装配需求,不需要额外做高精度的修形处理,加工门槛低,通用互换性强。齿宽尺寸经过匹配计算,在保证轮齿接触强度的前提下控制轴向尺寸,不会占用过多的安装空间,两个齿轮的中心距严格按照分度圆相切的原则计算确定,安装时只要保证两轴平行度符合要求,就能实现顺畅啮合,不需要反复调整啮合间隙,现场装配的容错率较高。

  实际应用中,这类齿轮副可以直接作为一级定比传动单元集成到设备的动力链路中,也可以多组组合构成多级传动的齿轮系,实现更大范围的转速调整和扭矩传递。齿廓的渐开线特性让它对中心距的安装误差有一定的容忍度,即使实际安装中心距和理论计算值存在微小偏差,也能保持恒定的传动比,不会影响传动精度,这一点对于现场装配条件有限的通用设备来说非常实用。轮齿的受力方向在啮合过程中始终沿啮合线方向,齿面接触应力分布均匀,正常润滑条件下的使用寿命较长,维护成本低,不需要频繁更换易损件。齿轮端面和齿顶的倒角处理符合常规加工工艺要求,既可以去除加工毛刺,也能避免装配时轮齿边缘磕碰损伤,同时减少啮合起始阶段的冲击。

  从安装边界来看,这套齿轮副的轴向尺寸紧凑,径向轮廓以齿顶圆为最大边界,安装时只需要预留出齿顶圆之外少量的安全间隙,避免运转过程中和周边结构件发生剐蹭即可,不需要额外预留过大的避让空间,能有效压缩整个传动单元的体积。两个齿轮的支撑轴可以采用标准的滚动轴承做径向支撑,轴端的固定方式可以根据实际载荷情况选择轴用挡圈或者轴肩定位,适配不同的安装工况。在润滑方式上,既可以采用脂润滑实现免维护长期运转,也可以采用油润滑适配更高转速的传动场景,通用性极强。不同于变位齿轮或者特殊齿形的齿轮,这种标准渐开线直齿轮的加工可以采用常规的滚齿、插齿工艺完成,不需要特殊的刀具或者定制加工设备,制造成本低,备件采购方便,是通用机械传动设计中优先选用的基础传动结构。在做结构选型时,设计人员只需要根据需要传递的扭矩、目标传动比确定模数和齿数,就能直接套用这类成熟的啮合结构,不需要从零开始做齿形的验证计算,能大幅缩短设计周期,降低研发阶段的试错成本。
