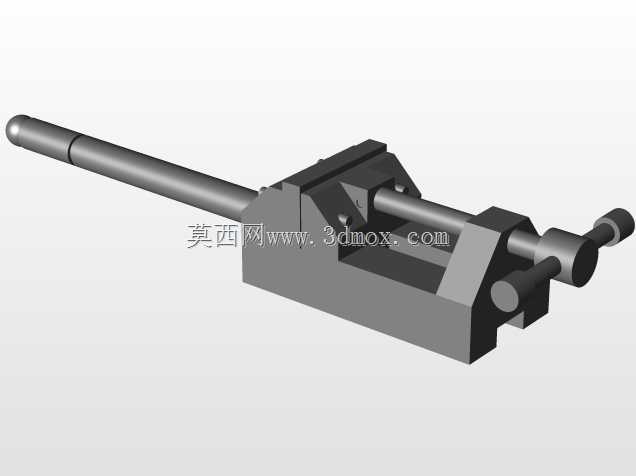

机加工用手动螺杆式台钳结构设计

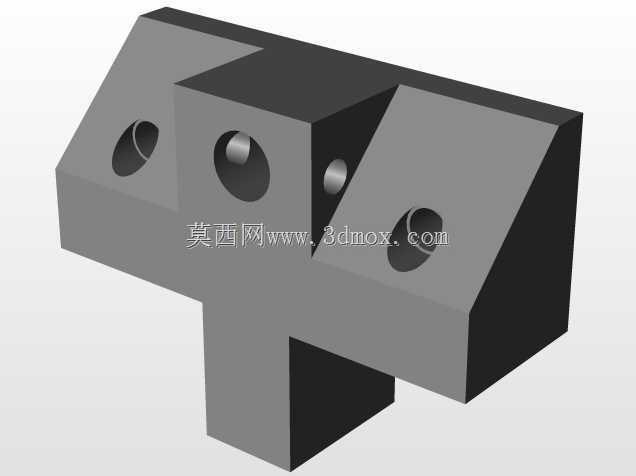

　　在常规金工实训、小型机加工工位、钳工装配作业场景里，这类螺杆驱动的台钳是工位上最基础也最高频使用的工装部件，它的核心作用是在锯切、锉削、钻孔、轻量铣削、工件划线、零件装配等操作中提供稳定的工件夹持力，避免加工过程中工件位移导致的尺寸超差、加工崩边甚至安全隐患。从结构设计逻辑来看，这款台钳采用了最成熟的滑动式钳身配合梯形传动螺杆的方案，固定钳体与活动钳体的配合面做了燕尾槽导向结构，能在活动钳身前后移动的过程中始终保持钳口的平行度，不会因为长期受力出现钳口上翘或者偏摆的问题，这种导向结构的磨损余量设计也比较合理，长期使用后可以通过侧面的镶条调整配合间隙，不用整体更换钳体部件，能有效降低工位工装的维护成本。

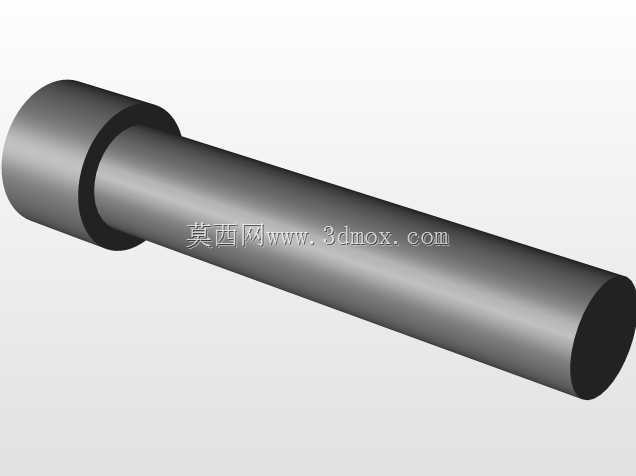

　　传动部分采用的是单头梯形螺杆，螺杆一端通过限位结构与固定钳体的端部支座连接，只能做旋转运动不能轴向窜动，与活动钳身配合的螺母部分嵌装在活动钳体的安装槽内，转动螺杆端部的加长手柄时，就能带动活动钳身沿燕尾导轨做直线进给运动，实现钳口的开合。加长手柄的设计是为了在夹紧工件时获得足够的力臂，操作人员不需要借助额外加力杆就能输出足够的夹紧力，应对常规黑色金属、有色金属工件的装夹需求，同时手柄端部做了滚花处理，沾有少量切削液或者油污的时候也不容易打滑。钳口部分采用了可更换的齿面钳口板，通过内六角螺钉固定在钳体上，齿面的纹路是交叉网纹，夹持毛坯件或者表面粗糙度较高的工件时能提供足够的摩擦力，避免工件受切削力时滑动，如果需要夹持表面精度较高的已加工工件，也可以更换为光面或者带铜垫的软钳口，不会夹伤工件已加工表面。

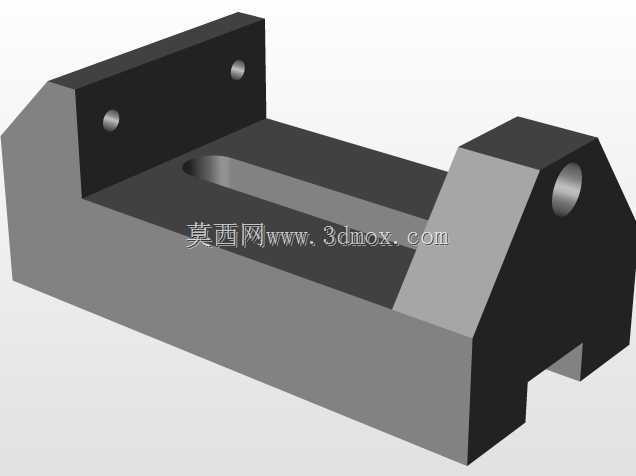

　　从安装边界来看，这款台钳的固定钳体底部设计了标准的安装螺栓孔位，可以直接通过T型螺栓固定在标准钳工工作台或者铣床、钻床的工作台上，安装孔的孔距适配常规小型机加工设备的工作台T型槽间距，不需要额外做转接板就能完成安装。整体外形的长宽高比例适配单人操作的工位空间，手柄完全伸出时的总长度不会超出常规工位的操作边界，操作人员站在工位正前方就能轻松完成手柄转动、工件装夹定位的全部操作，不需要侧身或者挪动站位。钳身的主体部分采用铸铁材质的设计思路，依靠铸铁本身的减震性能吸收加工过程中的振动，尤其是钻孔、轻铣时的高频振动，能通过钳身本身的材质阻尼快速衰减，避免振动传递到工作台导致加工表面出现振纹。活动钳身的行程设计覆盖了常规小型零件的装夹尺寸范围，日常加工中遇到的小型轴类、板类、异型零件都能在行程范围内完成装夹，不需要频繁更换更大规格的夹具。

　　在实际使用场景中，这类台钳的夹持力稳定性是设计时重点考量的点，梯形螺杆本身具备自锁特性，当夹紧工件后停止转动手柄，螺杆不会因为加工过程中的振动出现反转松脱的问题，不需要额外加装锁紧机构就能保持夹持力的稳定，这一点在长时间的钻孔、锉削作业中非常重要，能避免操作人员中途频繁检查夹紧状态，提升作业效率。钳身的排屑空间设计也做了考量，固定钳身和活动钳身之间预留了足够的缝隙，加工产生的金属切屑不会卡在导向槽内，日常清理只需要用毛刷顺着缝隙清扫就能把切屑清理干净，不会因为切屑堆积导致活动钳身卡滞。另外，螺杆部分的润滑注油点设计在端部支座位置，日常维护时只需要在注油点加注少量润滑脂，就能保证螺杆传动的顺畅性，减少螺纹副的磨损，延长整个台钳的使用寿命。

　　从结构建模的角度来看，这款台钳的所有配合面都做了合理的公差预留，燕尾导轨的配合面、螺杆与支座的转动配合面、螺母与活动钳身的安装配合面都按照实际机加工的公差等级做了间隙设计，建模时的装配约束完全按照实际装配逻辑设置，活动钳身可以沿导轨做真实的滑动模拟，螺杆转动时能按照螺纹传动比带动活动钳身进给，完全还原实际台钳的运动逻辑，对于做工装设计、夹具结构学习的从业者来说，能直观看到这类经典夹具的结构组成、配合关系、力传递路径，也可以基于这个基础结构做拓展设计，比如加装快速夹紧机构、气动辅助夹紧模块，适配不同的自动化加工场景需求。
