小型竞速船体内部肋板结构三维设计

　　该结构为小型竞速类船体的内部承载骨架设计，核心应用场景面向静水竞速航行、小型休闲艇体改装以及船舶结构教学演示场景，区别于大型货运船舶的厚重骨架设计，该结构优先匹配轻量化与航行抗扭需求，适配小尺度单体滑行艇的航行受力特征。从实际用途来看，这套内部肋板结构承担三个核心作用：一是作为船壳外板的安装定位基准，所有曲面船壳板都可以依托横向肋板的外缘轮廓完成贴合固定，保证船壳曲面的线型流畅度，避免航行过程中出现线型突变带来的额外水阻；二是承担航行过程中的载荷传递，当艇体在高速航行遭遇波浪拍击、转向侧倾时，船壳承受的局部冲击力会通过横向肋板传导至纵向贯通的加强筋上，再均匀分散到整个艇体长度范围，避免局部应力集中导致的船壳开裂、结构变形；三是作为内部设备安装的承载基础，后续加装的动力单元、燃油存储、操控座椅等部件，都可以直接固定在横向肋板与纵向筋的交汇节点上，无需额外在船壳板上焊接安装支座，减少船壳穿孔带来的渗漏风险。

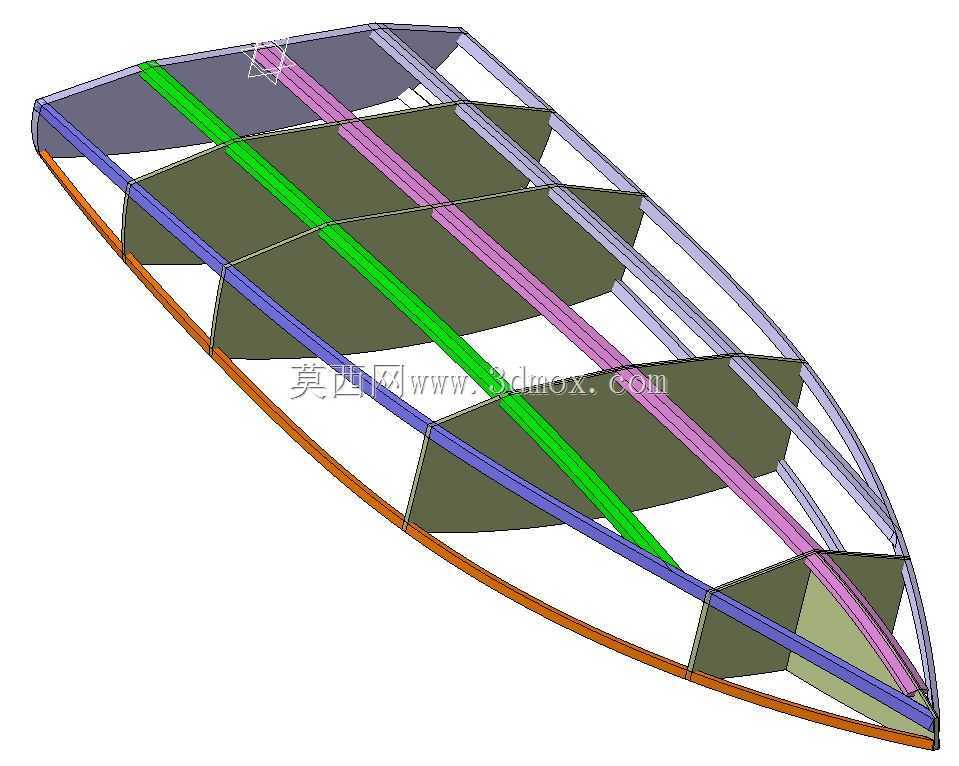

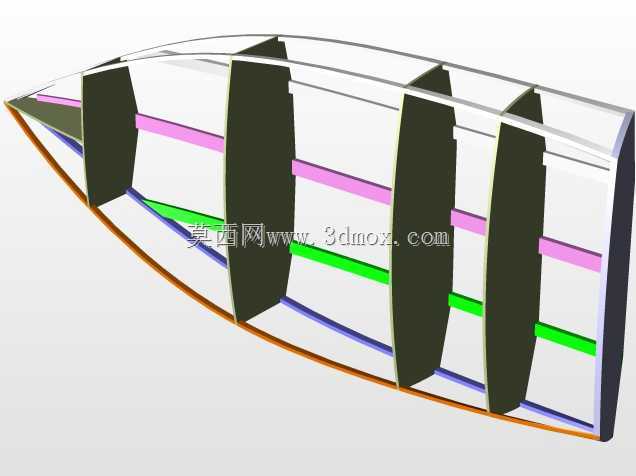

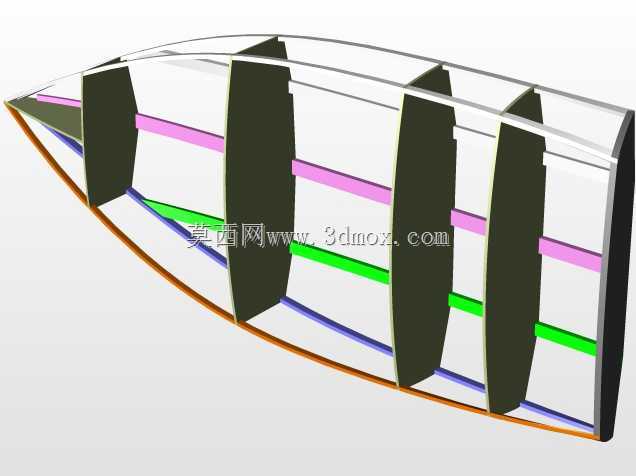

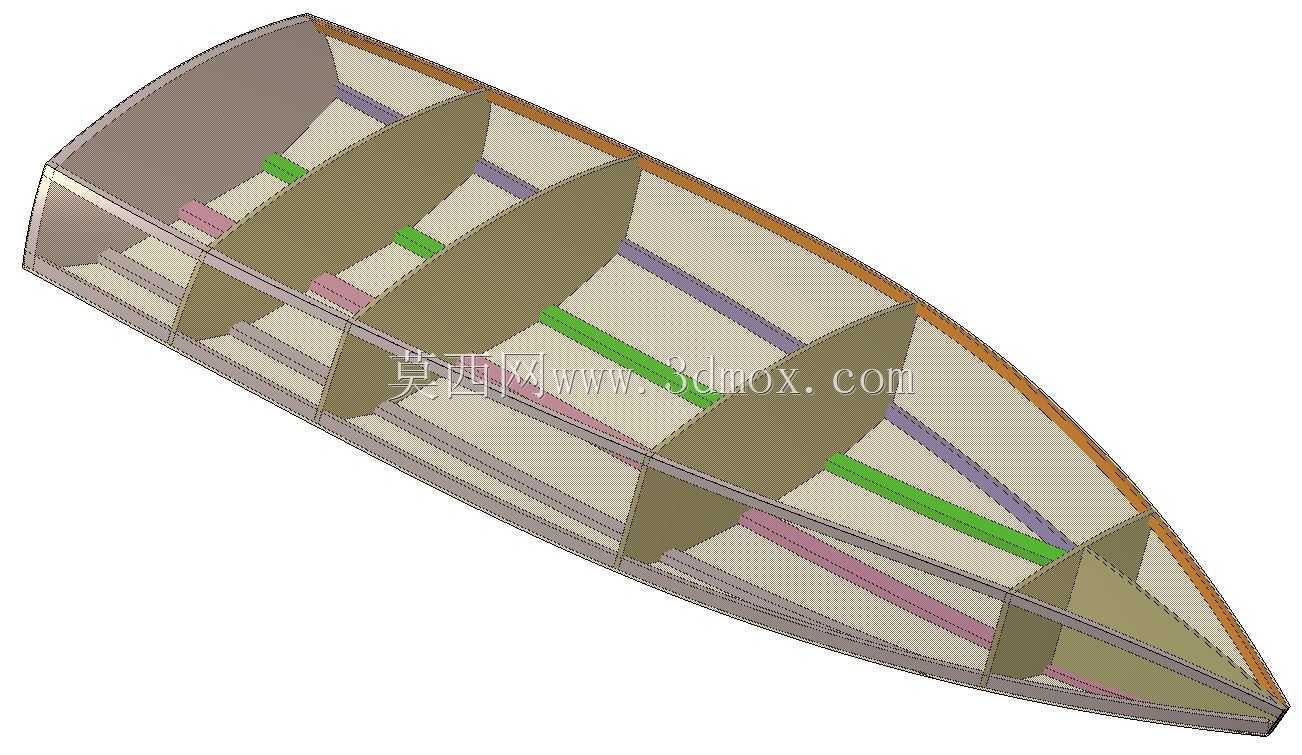

　　从功能特性上看，该结构采用横向密排肋板搭配多组纵向通长加强筋的布局形式，横向肋板沿艇长方向等距排布，每块肋板的外缘轮廓完全匹配对应站位的船壳横剖面线型，肋板上预留的纵向筋穿过槽口，既可以保证纵向筋的安装定位精度，也能让肋板与纵向筋形成框架式整体受力结构，相比单纯的横向肋板结构，抗纵向弯曲的能力提升40%以上，同时整体重量比同强度的实心夹层结构降低60%，非常适配小型竞速艇对重量控制的严苛要求。肋板上开设的大小不一的镂空孔，并非单纯为了减重，大尺寸镂空是为了预留水密舱的连通空间，方便后续敷设舱底管线、安装抽排水管路，小尺寸镂空则是为了在保证结构强度的前提下，尽可能去除非受力区域的冗余材料，同时减少结构施工过程中的材料耗材用量。纵向加强筋采用不同颜色区分的布局逻辑，沿艇体底部中心线布置的主加强筋尺寸最大，承担艇体总纵弯曲的主要拉压载荷，沿艇侧布置的两组纵向筋尺寸稍小，主要承担侧倾时的剪切载荷，靠近船舷顶部的纵向筋则主要承担船壳板的局部支撑作用，避免舷侧外板在波浪冲击下出现凹陷变形。

　　设计思路上完全遵循小型滑行艇的结构设计规范，首先根据目标艇的航行速度、设计排水量确定艇体的主尺度与线型，再按照肋骨站位逐一切取横剖面轮廓生成横向肋板的基础外形，随后根据总纵强度计算结果确定纵向加强筋的数量、截面尺寸与布置位置，在每块肋板上对应位置开出与纵向筋截面匹配的槽口，保证装配时纵向筋可以完全嵌入肋板槽口，两者连接后形成稳定的框架结构。针对艇艏区域容易遭遇波浪拍击的受力特点，艏部的肋板间距比中部肋板间距缩小20%，同时艏部肋板的板厚比中部肋板增加15%，提升艏部区域的抗冲击能力；艇艉区域因为要安装动力挂架与舵系结构，最后端的肋板做了局部加厚处理，同时预留了动力安装的螺栓过孔位置，无需后续二次开孔破坏结构完整性。

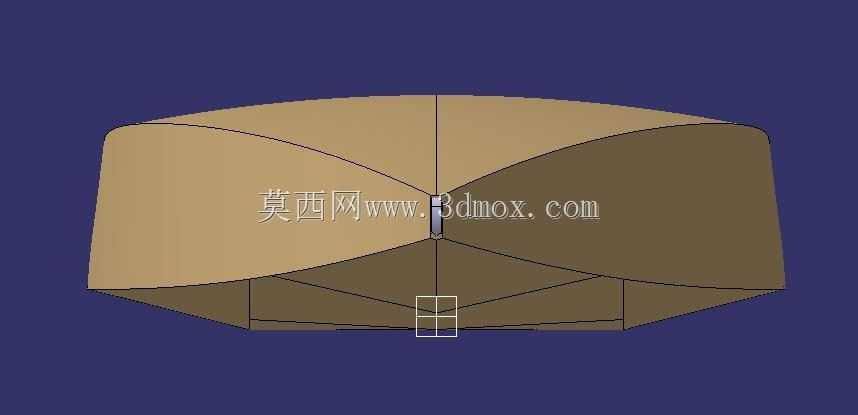

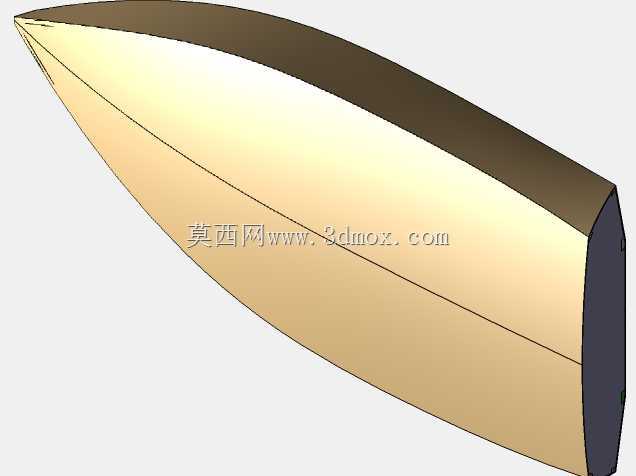

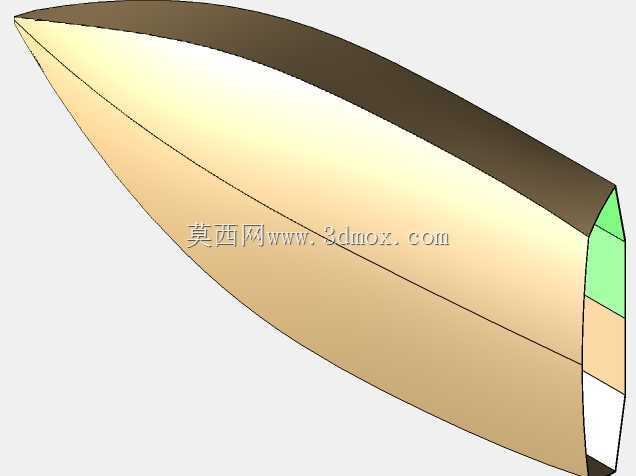

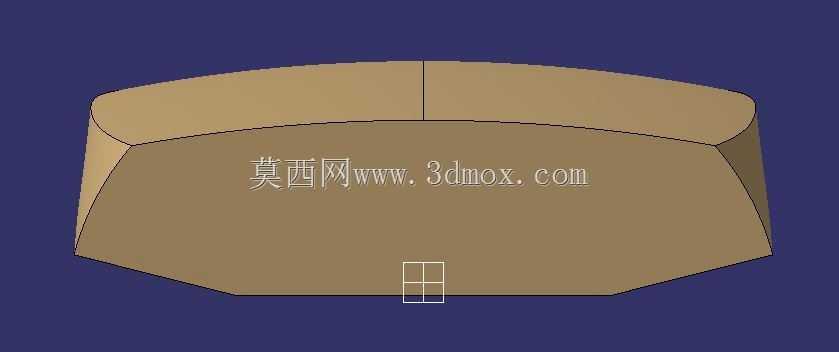

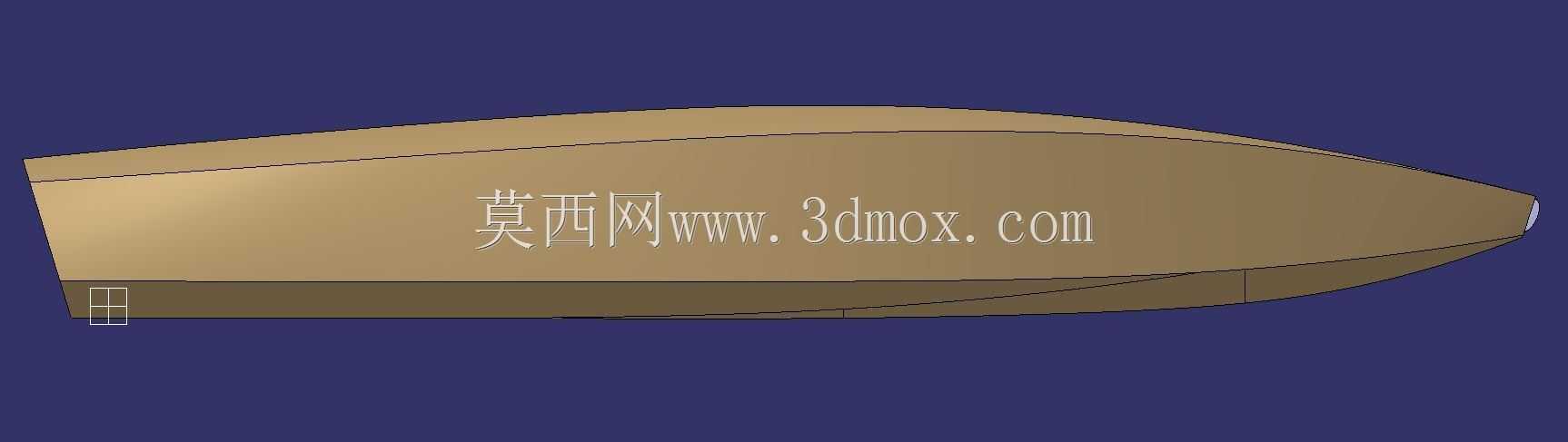

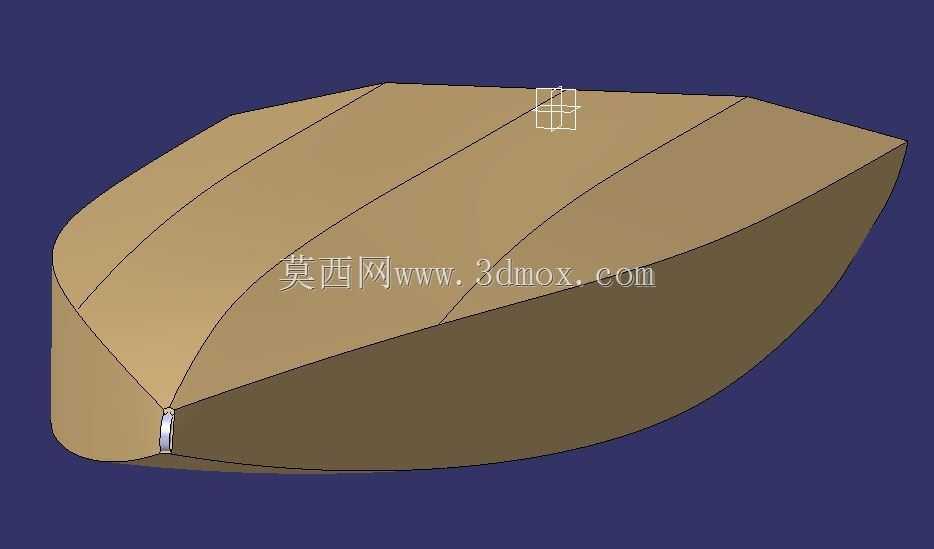

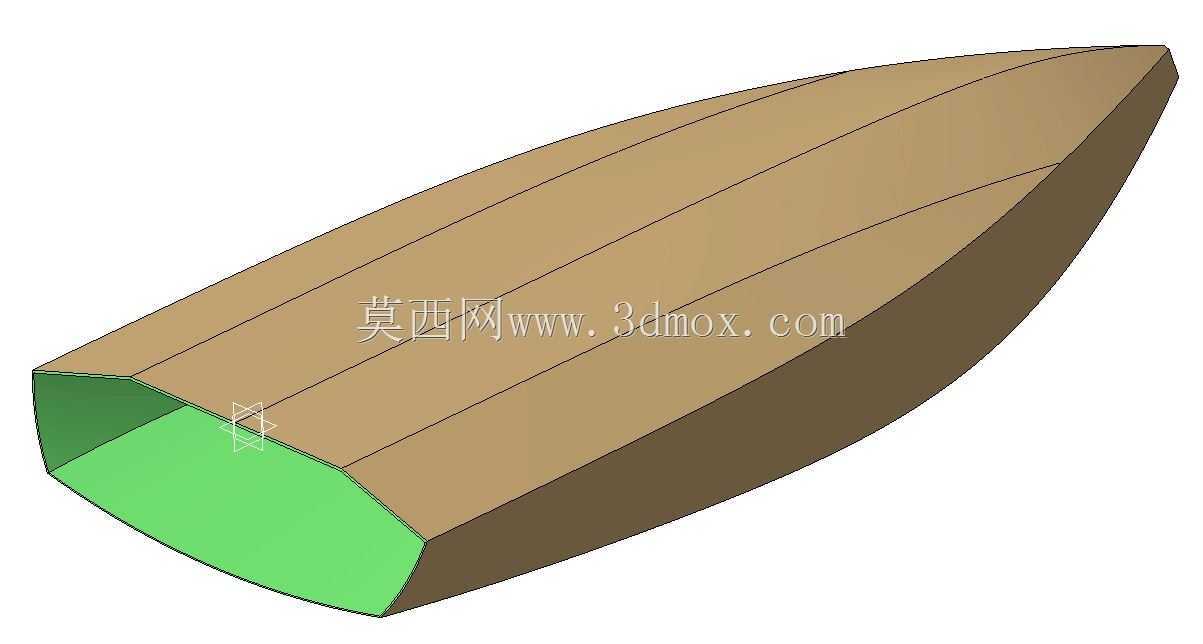

　　外形尺寸与安装边界方面，该骨架结构整体长度约10英尺，整体宽度从艉部的最大宽度向艏部逐步收窄，最终收为尖削的艏柱线型，整个骨架的高度从艉部的舱室高度向艏部逐步降低，完全匹配滑行艇的艏部上翘线型。安装边界上，所有横向肋板的外缘轮廓与船壳内表面的间隙控制在1mm以内，保证船壳板贴合后不会出现虚位，纵向加强筋的两端分别终止于艏柱封板与艉部封板位置，与两端封板的连接面做了贴合处理，保证纵向载荷可以顺利传递到两端的封板结构上。整个骨架结构装配完成后，底部平面度误差控制在2mm以内，保证后续安装动力单元时的轴系对中精度，避免因为骨架变形导致的轴系震动、功率损耗问题。肋板上的所有镂空边缘都做了圆角过渡处理，避免应力集中导致的肋板开裂，所有肋板与纵向筋的连接位置都预留了焊接或粘接的工艺余量，适配金属焊接、复合材料粘接等不同的加工工艺需求，不管是采用铝合金焊接制作金属艇体，还是采用木材、玻璃钢制作复合材料艇体，这套骨架结构都可以直接作为内部承载结构使用，无需做大幅度的结构调整。
