复古竞速小艇分舱结构三维数模

　　这款竞速小艇的三维数模，完整还原了老式舷外竞速艇的船体分舱与曲面构型，在民用休闲竞速、小型水上运动装备研发、船舶教学实训场景中都有明确的应用指向。从实际用途来看，这类小艇主要适配近岸平静水域的短距离竞速赛事、水上运动体验项目，也可作为小型船舶曲面建模、船体结构设计的教学参考样件，帮助结构设计人员理解竞速类小艇的线型优化逻辑与舱室布局思路。

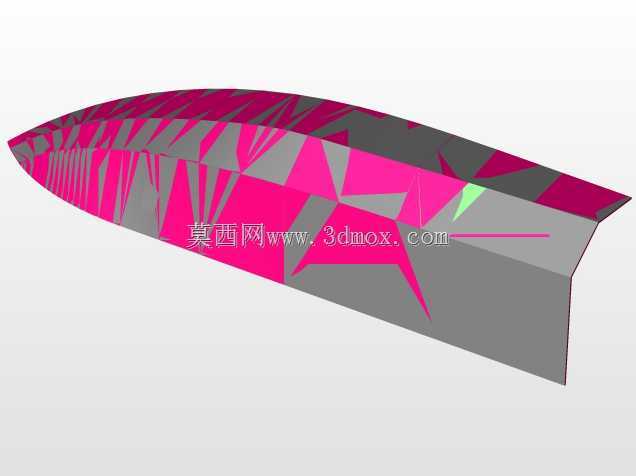

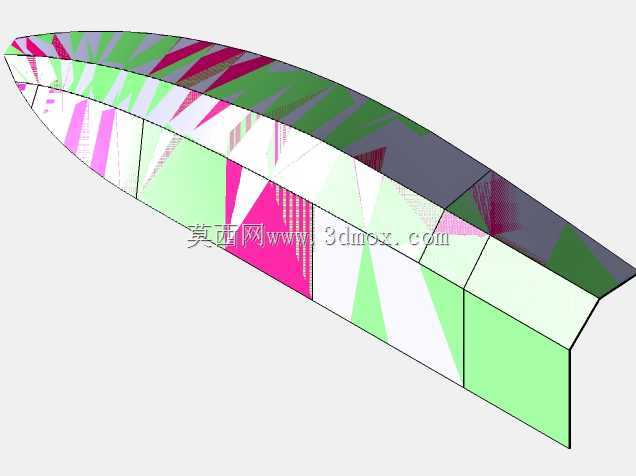

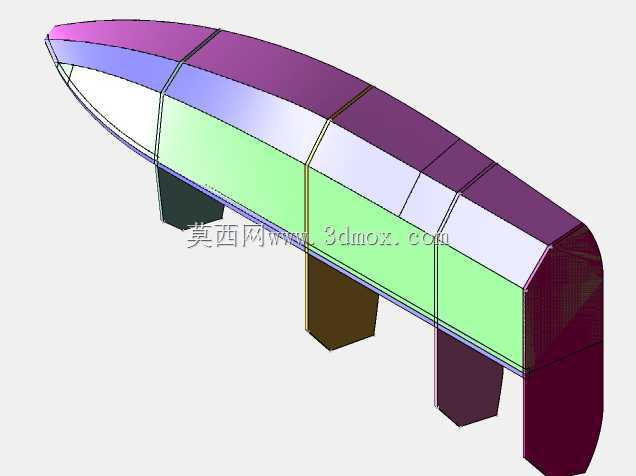

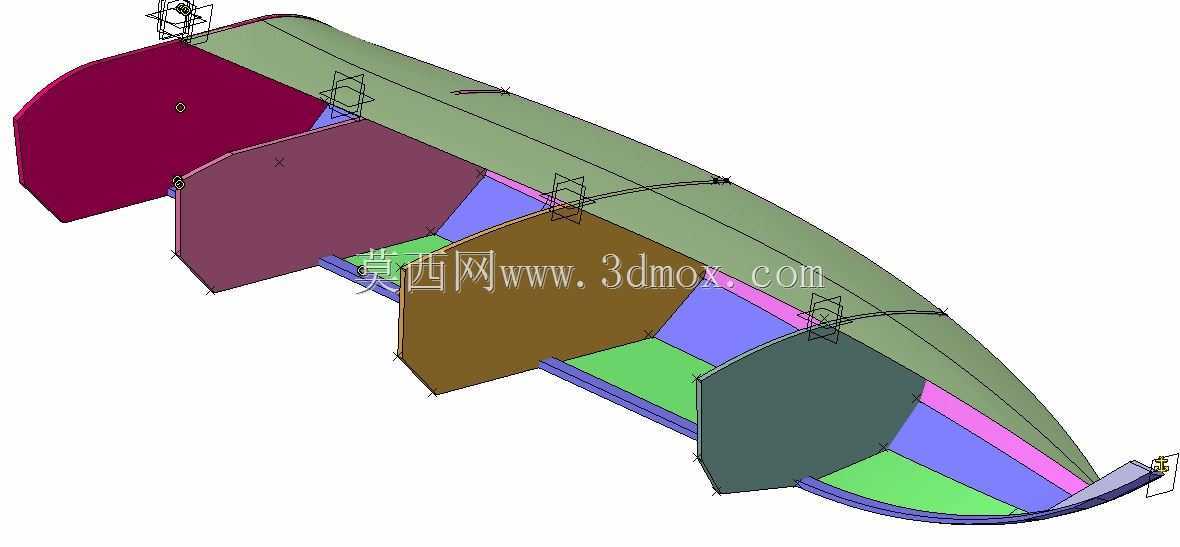

　　从功能特性上看，模型完整还原了船体的外板曲面与内部横向舱壁结构，不同色彩区分的舱段对应了竞速艇常规的功能分区：艇艏段为浮力储备舱，主要作用是在高速航行时提供足够的抬艏浮力，避免迎浪工况下出现艏部埋入的风险；中部舱段为驾乘与动力安装区域，预留的舷外动力安装位匹配常规小马力舷外机的安装接口尺寸，舱壁的间距设置充分考虑了驾乘人员的操作空间与动力装置的安装边界，横向舱壁同时承担船体横向加强的作用，抵消高速航行时波浪拍击产生的局部应力，避免薄壳船体出现形变；艇艉段为动力挂载与航行姿态调整区域，曲面收窄的线型设计能够减少航行时的尾部涡流阻力，提升高速状态下的航向稳定性。

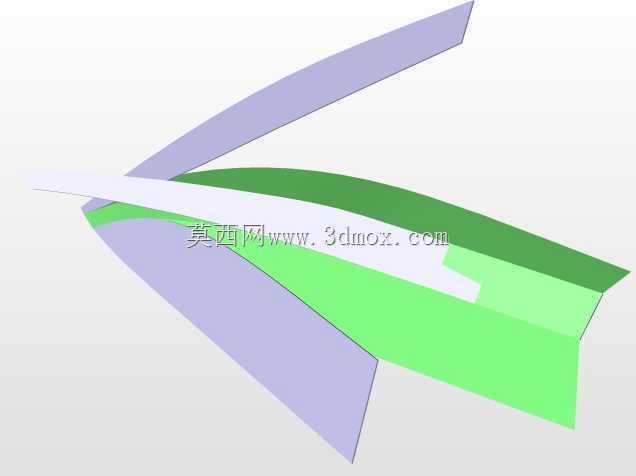

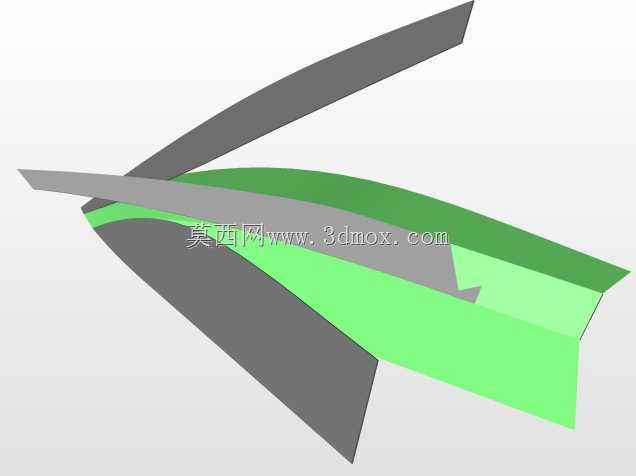

　　设计思路上，整个模型严格遵循原始平面线型图的比例进行三维重构，外板曲面采用多段顺滑过渡的NURBS曲面搭建，保证船体表面的光顺度，减少航行时的摩擦阻力；内部横向舱壁的位置完全对齐线型图上的肋位标记，每个舱壁的轮廓与船体内表面完全贴合，不存在装配间隙，能够直接用于后续的结构强度仿真分析。外板部分单独构建了胶合板材质的实体层，还原了这类小型竞速艇常用的胶合板蒙皮构造，实体厚度匹配常规小艇胶合板的使用厚度，既保证结构强度，也控制船体整体重量，符合竞速类装备轻量化的设计需求。

　　从安装边界与尺寸逻辑来看，模型的整体线型长宽比适配小型竞速艇的常规比例，艇身最大宽度设置在中部靠前位置，匹配高速滑行时的水动力抬升点位置，能够让艇身在达到一定航速后顺利进入滑行状态，降低航行阻力。各舱壁的安装位置预留了足够的结构胶接宽度，匹配胶合板船体胶接装配的工艺要求，不需要额外修改即可直接用于生产前的工艺模拟；舷外机安装位的平面度与安装孔位间距参考通用小型舷外机的安装标准，能够适配市面主流的小马力竞速用舷外机，不需要二次调整安装接口。艇艏的曲面抬升角度经过优化，在保证破浪性能的同时，不会因为抬升角度过大导致航行时视线受阻，也不会因为角度过小导致迎浪时上浪严重。

　　对于结构设计从业者来说，这个模型能够直观展示小型竞速艇的曲面构建逻辑与分舱加强思路，在进行同类型小型船舶设计时，可以参考其舱壁布局与线型优化方式，减少前期线型调试的工作量；在三维建模教学场景中，这个模型可以作为复杂曲面建模、实体与曲面混合建模的练习案例，帮助学习者掌握船体外板这类大曲率顺滑曲面的搭建技巧，理解工业建模中曲面光顺度、装配贴合度的控制要点。整个模型没有冗余的结构特征，所有几何元素都对应实际船体的构造部分，不存在为了视觉效果添加的非功能性装饰结构，完全贴合工程设计的实际需求。
