波士顿捕鲸船鱼叉打捞筒船体修复结构

　　从事船舶结构维修与三维建模工作十余年，接触过不少老旧作业船舶的局部结构修复项目，这类项目往往没有现成的标准化图纸可参考，需要结合船体实际腐蚀、磨损情况做适配性结构设计，这次涉及的波士顿捕鲸船鱼叉配套打捞筒安装位修复结构，就是针对老旧帆船打捞筒木心腐烂问题做的定制化设计。

　　这类捕鲸帆船常年在近海作业，鱼叉配套的打捞筒是捕捞作业中用来收放鱼叉、拖拽渔获的核心承载部件，原设计中打捞筒通过木心嵌入船体预留的安装槽实现固定，木质构件长期受海水浸泡、盐雾腐蚀，加上作业过程中反复承受鱼叉收放的冲击载荷，普遍会出现腐烂、松旷问题，一旦木心失效，打捞筒会出现安装偏移，轻则影响鱼叉收放效率，重则在拖拽大型渔获时出现结构脱落，给作业安全带来隐患。

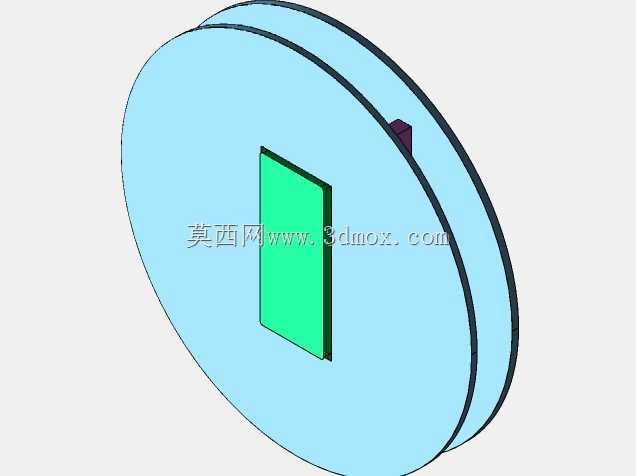

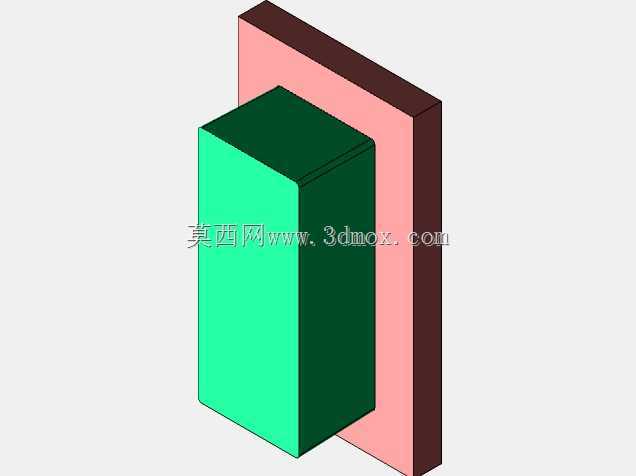

　　设计这套修复结构的时候，首先要规避原有木质构件的防腐缺陷，主体承载结构采用耐海水腐蚀的金属型材做骨架，替代原有的腐烂木心，结构外形完全贴合原有船体安装槽的边界尺寸，不需要对船体原有结构做大规模切割改造，最大程度保留船体原有结构强度。从三维模型的结构形态来看，承载主体采用矩形截面的中空型材设计，在保证结构抗弯、抗扭强度的前提下，尽可能降低结构自重，避免给船体局部带来额外的载荷负担；型材外侧设置贴合船体安装面的贴合板，贴合板的弧度完全匹配船体外板的曲面弧度，安装时可以通过结构胶配合不锈钢紧固件实现与船体的可靠固定，不会破坏船体的水密性能。

　　结构的安装边界完全参照原有打捞筒的安装位尺寸设计，承载结构的内孔尺寸与原有打捞筒的外径完全匹配，不需要对原有打捞筒做二次加工，修复完成后可以直接沿用原有的打捞筒部件，降低维修成本。考虑到海上作业的维护便利性，结构所有连接部位都采用标准规格的不锈钢紧固件，后期如果出现局部磨损，不需要整体更换结构，只需要更换对应的紧固件或者磨损衬套即可，大幅降低后期维护的工作量。

　　在功能设计上，这套结构除了承担打捞筒的固定承载作用，还在结构与船体的贴合面预留了密封槽，安装时嵌入耐海水腐蚀的橡胶密封条，避免海水顺着安装缝隙渗入船体内部，从根源上解决原有木心结构容易存水腐烂的问题。结构的受力方向完全匹配鱼叉收放、渔获拖拽时的载荷方向，承载型材的壁厚经过载荷校核，能够承受作业过程中最大拖拽载荷的冲击，不会出现结构变形或者断裂的问题。

　　实际建模过程中，需要严格匹配船体安装位的实际测量尺寸，尤其是贴合板的曲面弧度，必须和船体外板完全贴合，否则安装时会出现缝隙，影响密封效果和结构固定强度。结构的边角位置都做了圆弧过渡处理，避免安装和作业过程中尖锐边角划伤作业人员，也避免应力集中导致的结构开裂。针对打捞筒作业时的转动需求，结构内孔预留了衬套安装位，可以根据使用需求加装耐磨衬套，降低打捞筒转动时的磨损，延长结构整体使用寿命。

　　不同于新造船的标准化结构设计，这类老旧船舶的修复结构设计，核心是在最小改动原有船体结构的前提下，解决原有结构的失效问题，同时保证修复后的结构可靠性、维护便利性都优于原有设计。这套结构的设计完全围绕捕鲸船打捞筒的实际作业场景展开，所有尺寸边界都适配原有安装位，不需要改动船上其他配套部件，维修时可以直接在码头完成安装，不需要进船坞做大规模施工，能够大幅缩短船舶的停航维修时间，降低维修成本。结构表面做了专门的防腐涂层处理，能够长期耐受海上高盐高湿的作业环境，相比原有木质结构，使用寿命可以提升数倍，减少后期频繁维修的麻烦。
