胶合板结构小型通勤小艇三维设计

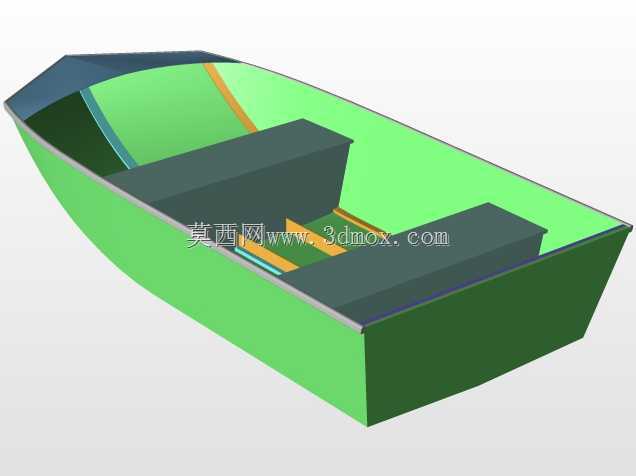

　　这款小型小艇主要面向近岸短途通勤、浅水区域休闲出行、小型水域作业接驳场景设计，整体采用胶合板作为核心结构材料，适配个人DIY建造、小型船厂低成本批量生产的需求，无需大型模具与复杂金属加工设备即可完成建造，适合内陆湖泊、平缓河道、近岸遮蔽海域使用，可承载2-4人完成短途出行、简易垂钓、沿岸物资接驳等任务。从结构设计逻辑来看，整个船体优先考虑胶合板的裁切与拼接便利性，所有船体外板、内部结构件均采用平面板材裁切后拼接成型，避免双曲面造型带来的板材加热弯折需求，降低普通建造者的施工难度，船体线型兼顾滑行效率与航向稳定性，船首采用适度外飘的V型剖线，可削弱低速航行时的首部拍击，提升浅水区域通行的平顺性，船尾采用平直封板设计，

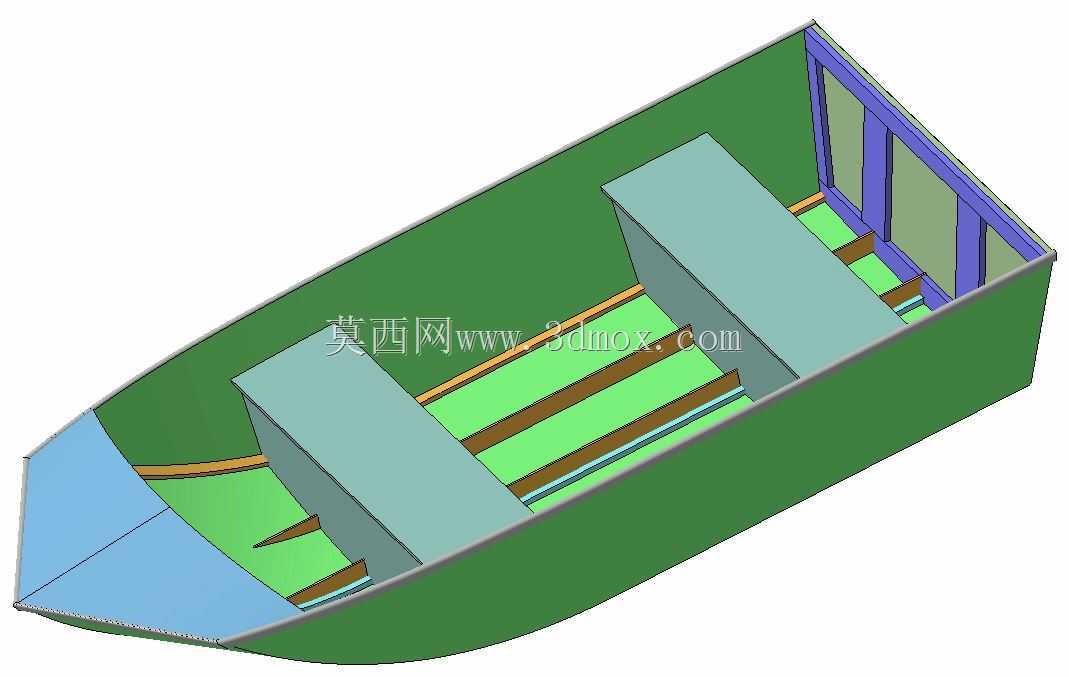

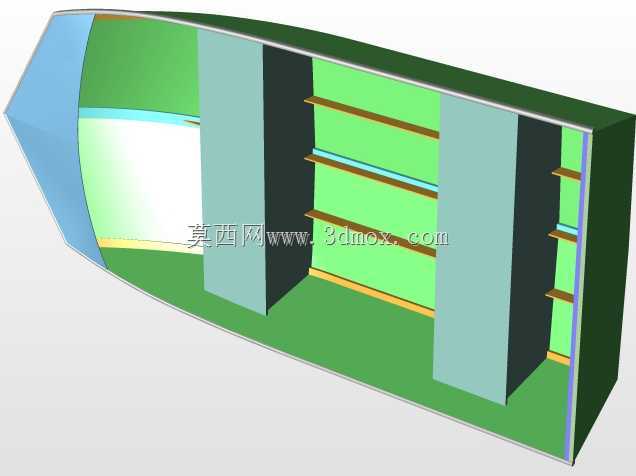

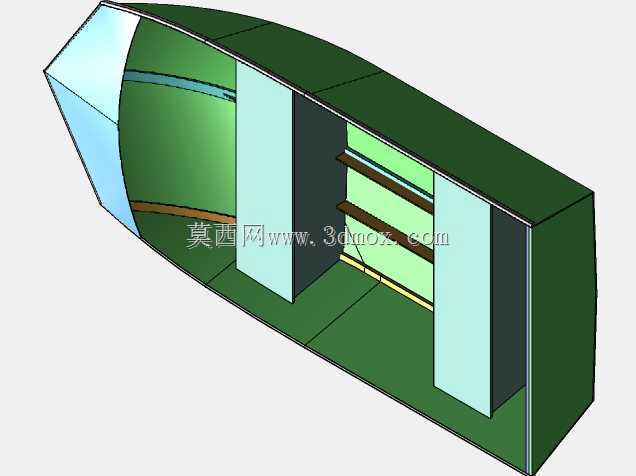

　　可外挂小型舷外机作为动力源，也可适配人力划桨、电动推进器等多种动力形式。内部结构布局上，船体中部设置两道横向箱型座椅结构，座椅本身同时作为船体横向加强构件，与船体外板、底部龙骨结构牢固连接，无需额外增设横向强框架即可保证船体横向刚度，座椅内部可预留浮力填充空间，填充闭孔泡沫材料后可提升船体抗沉性，即使局部进水也能保持足够浮力支撑乘员。船体底部沿船长方向设置连续的中国纵梁结构，纵梁采用多层胶合板叠合加工，作为船体底部的主要纵向承力构件，分散航行时底部承受的波浪冲击力与人员、设备的集中载荷，同时为底部外板提供连续的支撑边界，避免胶合板在长期载荷下出现变形脱胶。甲板区域做了分区设计，乘员站立区域铺设防滑结构，表面预留摩擦栏杆安装位，

　　栏杆采用轻质型材与船体结构可靠连接，可供乘员扶靠，提升航行时的人员安全性，甲板下方的横梁做了细节优化，横梁与纵梁、船侧外板的连接位置做了切角避让处理，避免胶合板拼接时出现应力集中，同时预留足够的胶接接触面积，保证连接强度。从安装边界与尺寸适配角度，整个船体的板材裁切尺寸均适配常规市售胶合板的标准幅面，减少板材裁切损耗，所有结构件的连接位置均预留胶接与紧固件安装的操作空间，建造时无需特殊工装即可完成定位拼接，船体的外形宽度控制在常规小型拖车的承载宽度范围内，可通过小型乘用车拖挂完成陆路转运，存放时也可适配普通家用车库的空间尺寸。结构设计阶段充分考虑胶合板材料的力学特性，所有板材的纤维方向均沿主要承力方向布置，

　　船体外板的拼接位置均设置内部衬板作为加强，避免拼接缝直接承受外部载荷，船体内部的骨材间距经过优化，在保证整体刚度满足使用要求的前提下，尽可能减少结构重量，提升有效载荷能力。需要注意的是，该结构未经过专项应力测试，实际建造使用时需根据使用水域的工况、搭载动力的功率大小，对局部连接位置做针对性加强，尤其是尾板外挂动力的安装区域、船首受波浪冲击的区域，需额外增设加强衬板与紧固件，避免长期使用出现结构损坏。
