桌面级3D打印线材承托放线支架结构

　　日常桌面级FDM3D打印作业场景里，线材的顺畅送料是保障打印件成型质量的核心前提之一，不少打印故障比如层纹错位、送料打滑、线材打结卡滞，根源都在于线轴放置不当导致的送料阻力波动。这款线轴支架就是针对桌面打印场景的线材承托需求设计的小型工装结构，整体采用弯折式一体支撑构型，没有多余的零散装配部件，打印完成后仅需搭配一根转轴与限位端盖即可投入使用，不需要额外采购标准紧固件，适配绝大多数桌面级3D打印机的常用耗材线轴规格。

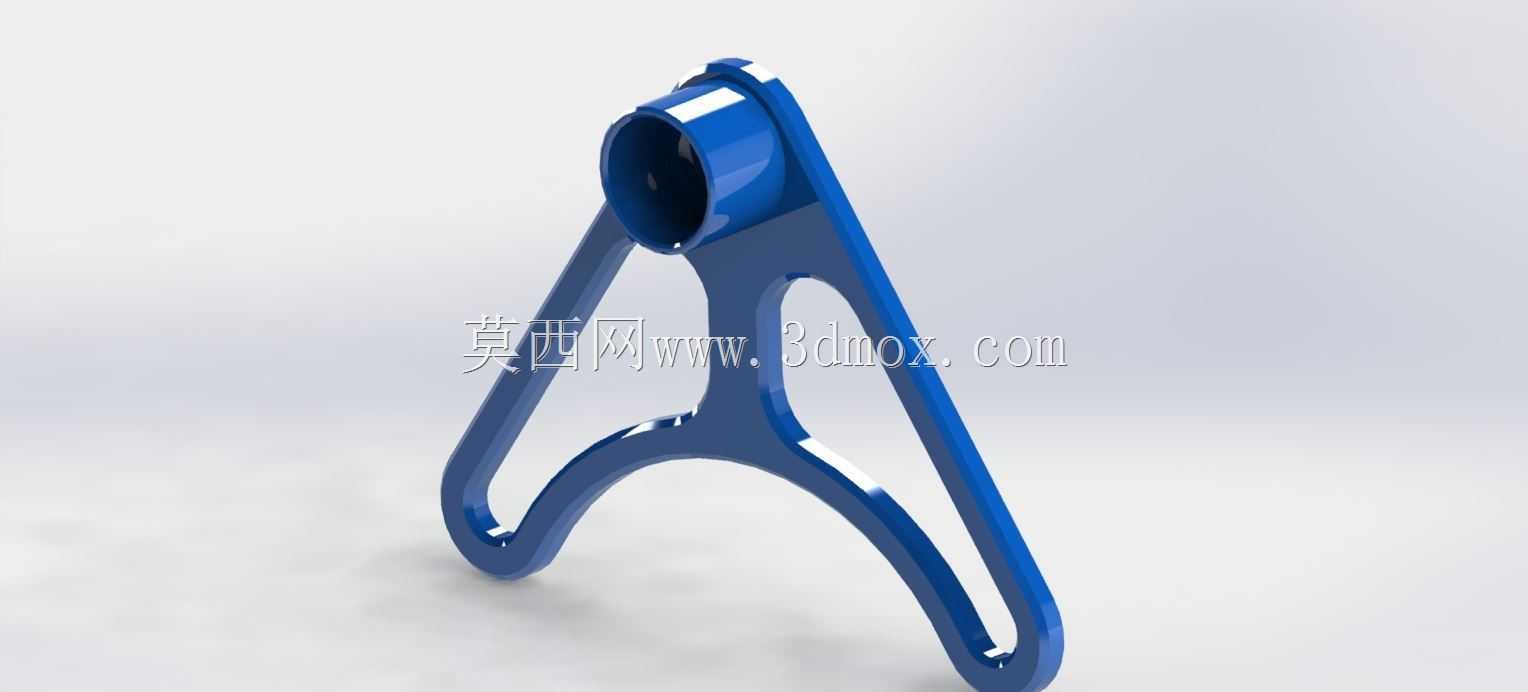

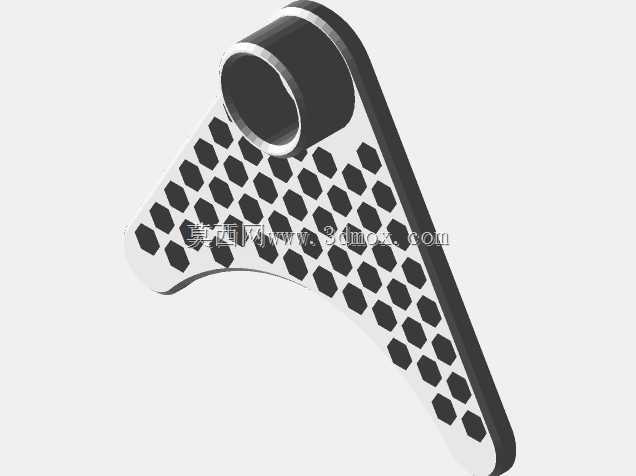

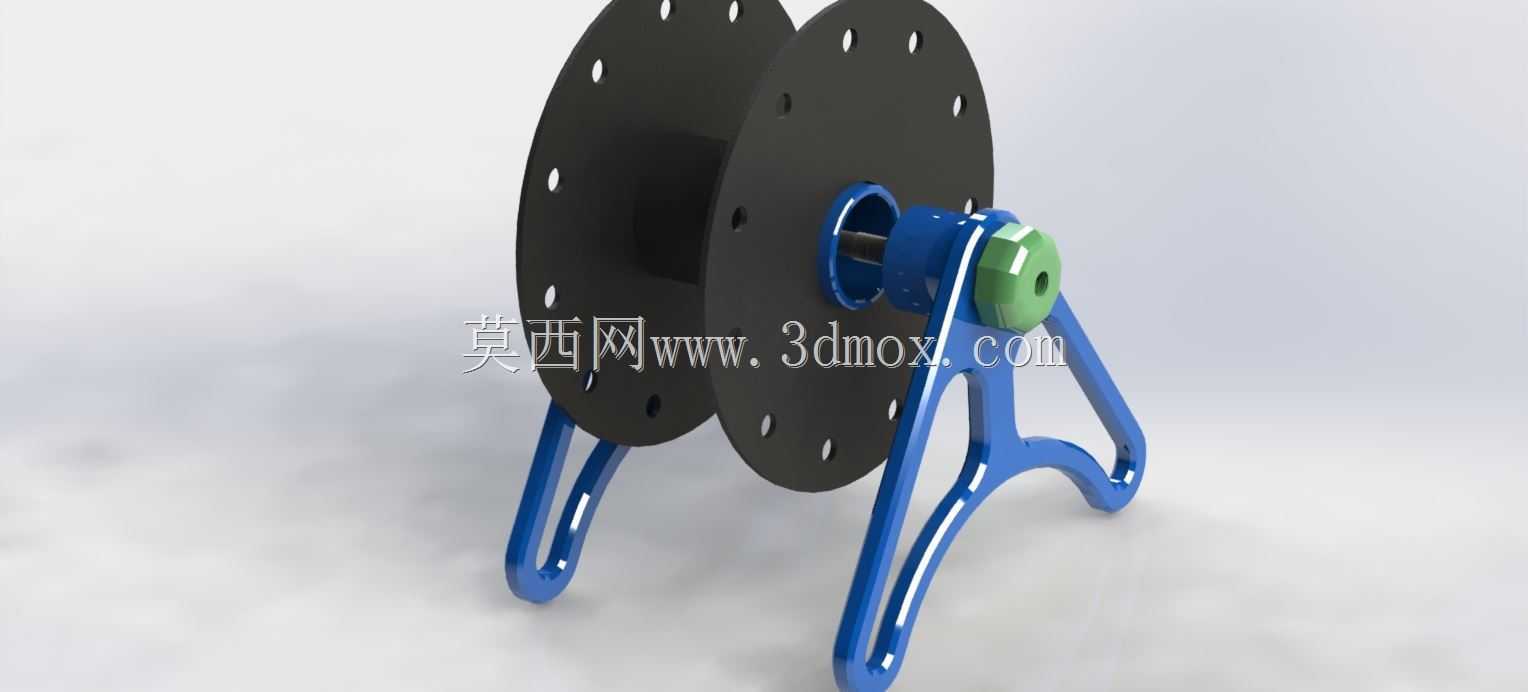

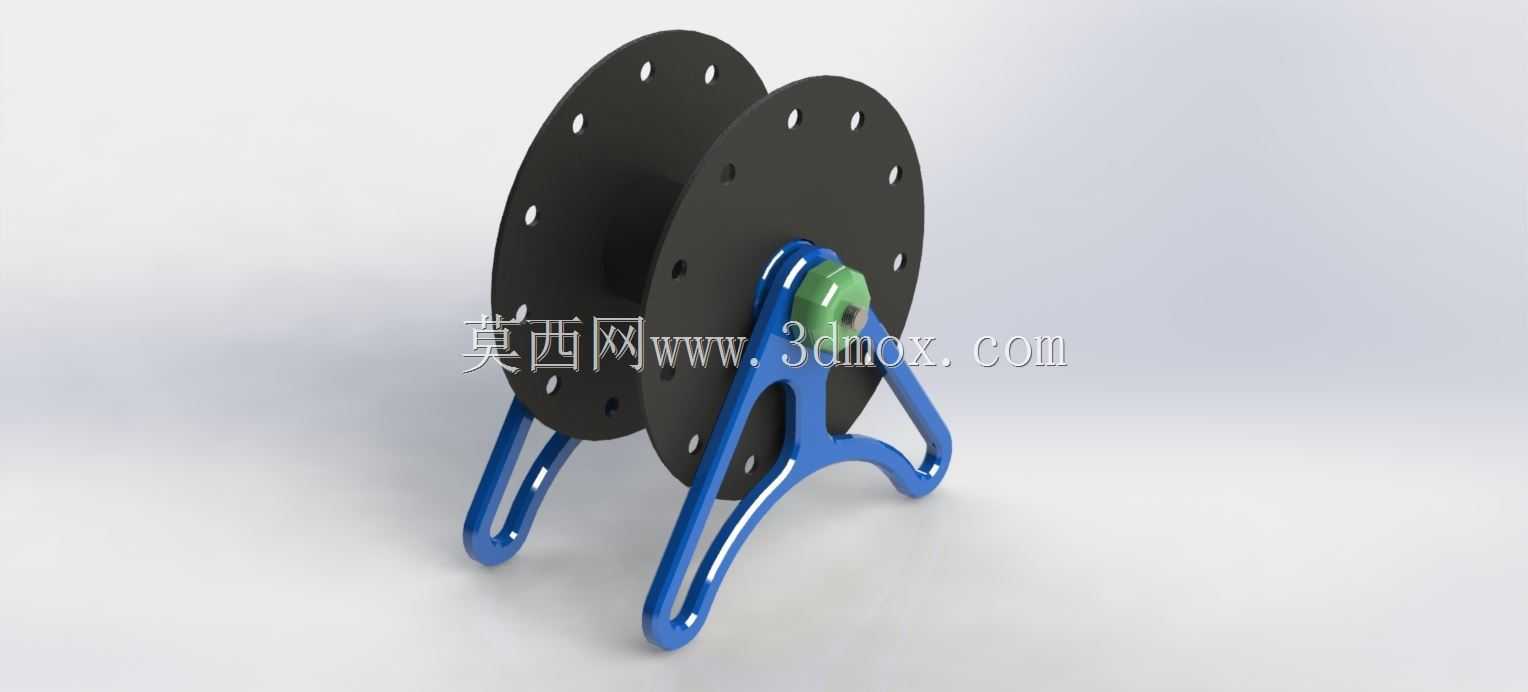

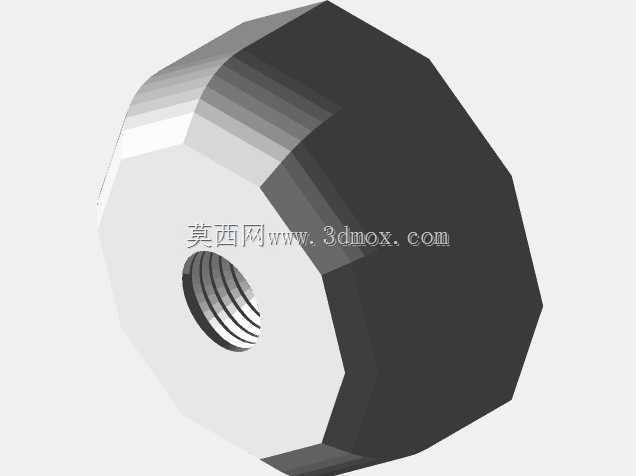

　　从实际使用的功能逻辑来看，支架的两个支撑臂采用向外倾斜的弧形弯折构型，底部形成两个稳定的支撑落点，放置在桌面时不需要额外固定，依靠自身结构与线轴的重量即可保持稳定，即便线轴在快速送料过程中产生小幅转动，支架也不会出现侧翻或者滑移的情况。支撑臂上端的同轴轴孔用于穿装承载线轴的转轴，转轴一端设置限位凸台，另一端搭配快拆式的绿色锁紧端盖，更换线轴时只需要拔出端盖即可取下空轴、装上新的线材卷，整个换料过程不需要借助任何工具，操作效率比常见的顶部悬挂式线架更高。线轴安装到位后，两侧的支撑臂会对线轴形成轴向限位，避免线轴转动过程中出现轴向窜动，导致线材偏移送料路径的问题。

　　设计层面上，整个支架的壁厚采用均匀等厚设计，完全适配FDM3D打印的工艺特性，打印时不需要添加支撑结构，摆放时将支撑臂的弧形面贴合打印平台即可完成打印，成型后没有需要打磨去除的支撑毛刺，打印成功率高，材料利用率也能达到最优。支撑臂的弯折弧度经过力学优化，在承载1kg标准重量的PLA、ABS等常规打印线材卷时，臂身的形变控制在极小范围内，不会因为长期承重出现永久弯折变形，转轴的轴孔位置做了局部加厚处理，避免频繁拆装转轴导致孔位磨损松旷。线轴与支架之间预留了足够的转动间隙，线轴转动时不会和支架臂身产生摩擦，送料过程中线轴的转动阻力均匀，不会出现间歇性卡滞导致的送料不足问题。

　　从安装边界与适配尺寸来看，支架的整体横向跨度适配常规1kg线轴的宽度尺寸，轴孔的内径匹配通用直径的打印耗材转轴，能够兼容市面上绝大多数市售的标准3D打印线材卷，同时也能适配部分小规格的焊锡丝卷、细线缆卷的承托放线需求，除了3D打印场景外，也可以在电子焊接、小型线束加工的桌面工位上使用，用来承托小卷的焊锡丝、细导线，避免线材散卷打结。支架的整体高度经过优化，放置在桌面时线轴的出线高度和常见桌面级3D打印机的送料口高度基本匹配，线材从线轴引出后可以平缓进入送料机构，不会因为出线角度过大产生额外的送料阻力。转轴的长度预留了足够的调节余量，即便遇到宽度略大于常规规格的线轴，也可以通过调整端盖的锁紧位置实现适配，不需要重新制作支架主体。

　　和常见的立式线轴架相比，这款卧式弯折支架的重心更低，桌面放置的稳定性更好，不会因为线轴转动的惯性出现晃动，同时整体结构没有尖锐棱角，桌面使用时不会刮碰线材或者操作人员的手部。支架的两个支撑脚底部可以根据使用需求粘贴防滑胶垫，进一步提升在光滑桌面的放置稳定性，即便在快速送料、线轴转速较高的工况下，也能保持位置固定。整个结构没有复杂的曲面或者薄壁脆弱结构，日常使用中即便出现轻微磕碰也不会出现断裂损坏，耐用性表现优异，不管是个人桌面打印工位，还是小型创客空间的批量打印工位，都能满足长期使用的需求。
