航模P47配套铝合金机轮结构设计

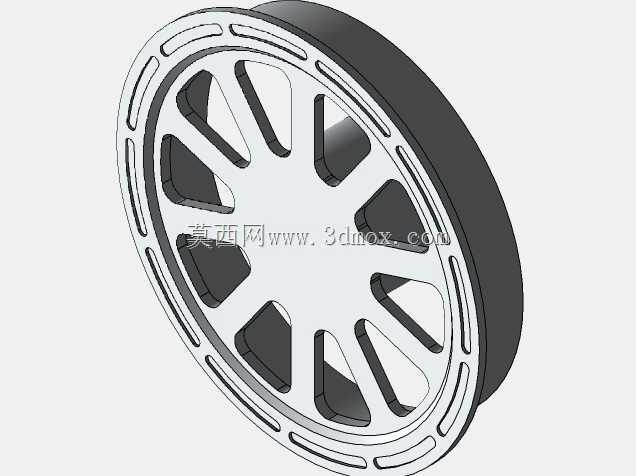

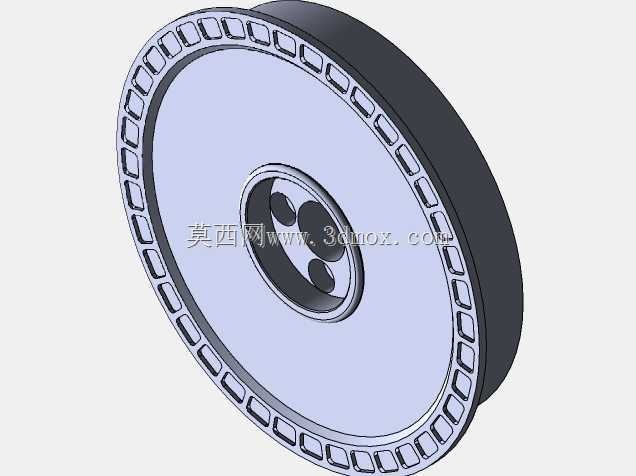

　　这款配套P47像真机的机轮组件，主要面向大比例像真航模的起落架系统使用，日常应用场景涵盖固定翼像真机的地面滑跑、起降缓冲、地面转向支撑环节，区别于轻量小型航模的泡沫轮，该款机轮针对15cc-30cc排量的燃油像真机设计，可承受起降阶段的瞬时冲击载荷，同时兼顾地面滑跑的滚动顺滑度与像真外观还原度。从结构设计来看，机轮分为轮毂与外胎两个核心部分，轮毂采用铝合金材质加工，轮辐采用多辐条镂空设计，一方面是还原真机P47战机的机轮外观细节，满足像真航模的外观评审要求，另一方面镂空结构可有效降低机轮自身转动惯量，减少起落架收放时的动载荷，同时降低非必要的飞行死重。轮毂中心设计有标准轴承安装位，可适配常用的5mm、6mm直径起落架轮轴，

　　安装端面预留有轮挡卡接槽，可配合E型卡簧或者锁紧顶丝实现轴向固定，避免滑跑过程中机轮窜动脱落。轮毂与轮胎的配合面设计有周向防滑凸棱，装配时橡胶轮胎通过过盈配合压装在轮毂外侧，凸棱可嵌入轮胎内圈的对应凹槽，避免大载荷刹车或者侧滑时轮胎与轮毂发生相对转动，影响地面操控精度。外胎采用软质橡胶材质，胎面设计有浅纹路，既可以在铺装跑道上提供足够的抓地力，减少滑跑跑偏概率，也能在草地、土跑道等非铺装场地起降时，通过橡胶自身的形变缓冲地面颠簸，减少传递到起落架结构的振动，避免机身木结构或者复合材料结构因长期振动出现紧固件松动。从安装边界来看，两款不同宽度的机轮分别适配主起落架与尾起落架安装位，宽款机轮用于主起落架，承载整机大部分重量，

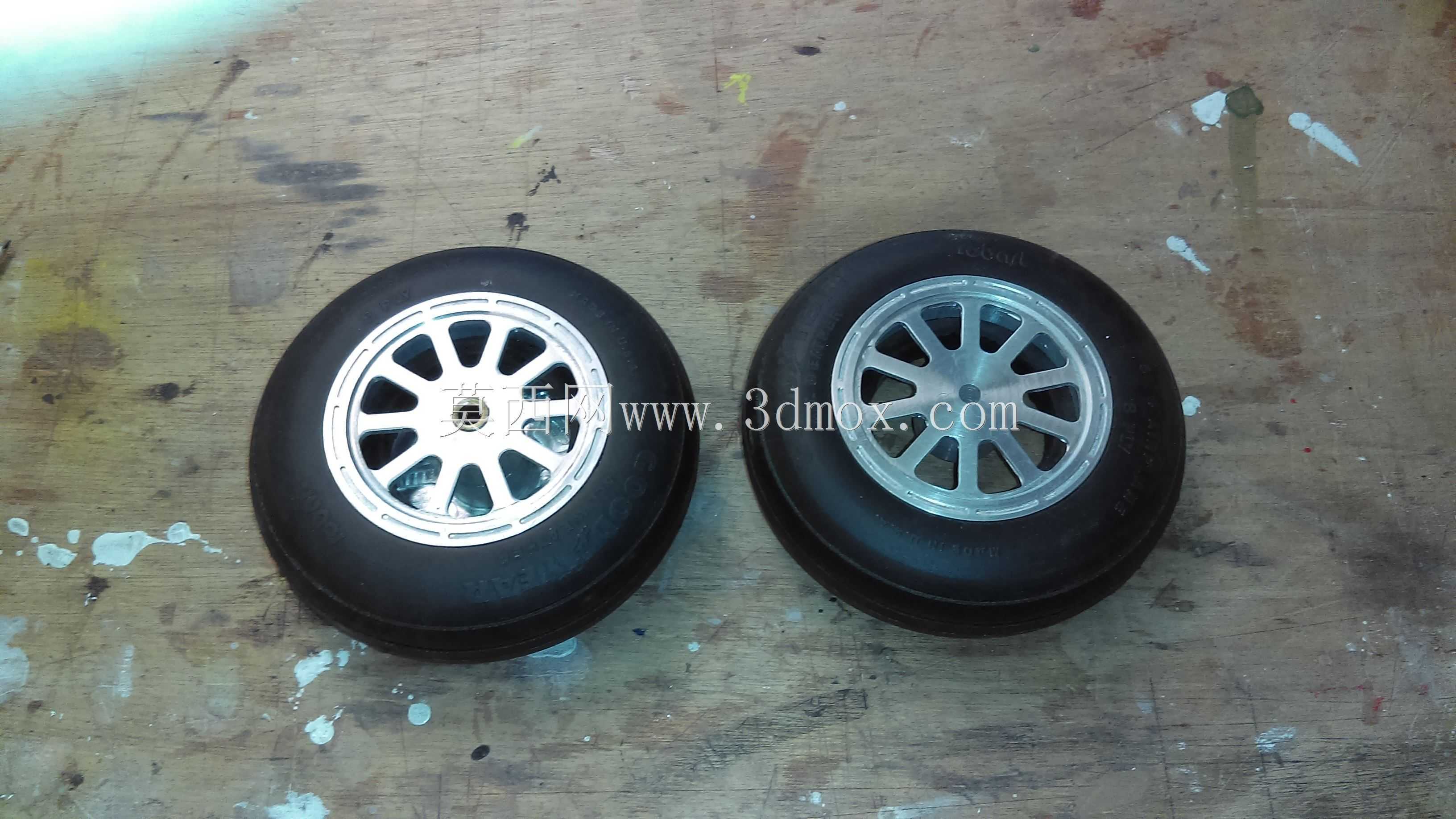

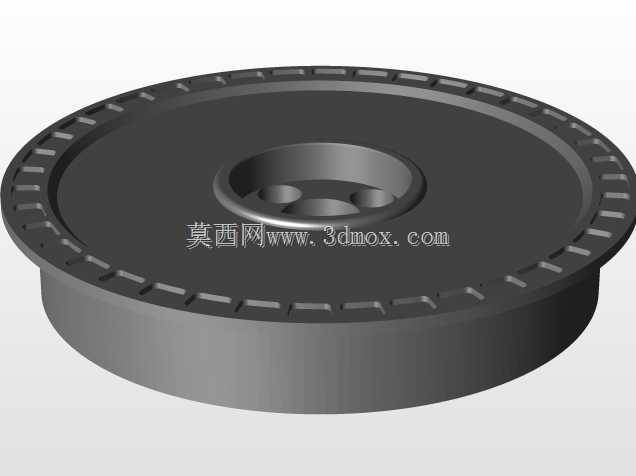

　　窄款用于尾轮，配合转向舵机实现地面转向控制，机轮的整体外径控制在常见大比例像真机的起落架轮舱容纳范围内，收放状态下不会与轮舱内壁、舱门结构发生运动干涉。设计过程中针对轮毂的受力路径做了优化，轮辐与轮辋的过渡位置均做了圆角处理，避免应力集中导致起降冲击下轮毂断裂，轴承安装位的同轴度公差控制在0.02mm以内，保证机轮转动时无偏摆，减少高速滑跑时的起落架共振问题。轮胎的橡胶硬度选择邵氏A60度，既不会因硬度过高导致缓冲性能不足，也不会因硬度过低在长时间静置后出现永久形变，影响停放后的机轮圆度。实际使用中，该机轮可适配像真航模的刹车组件安装，轮毂内侧预留有刹车盘安装平面，可加装微型刹车碟与刹车卡钳，实现短距起降时的制动控制，降低降落滑跑距离，适合场地受限的飞行场景。轮辐的镂空尺寸经过反复验证，既保证足够的视觉通透度还原真机外观，也不会因镂空过大导致轮毂侧向刚度不足，避免侧风起降时侧向载荷导致轮毂变形。
