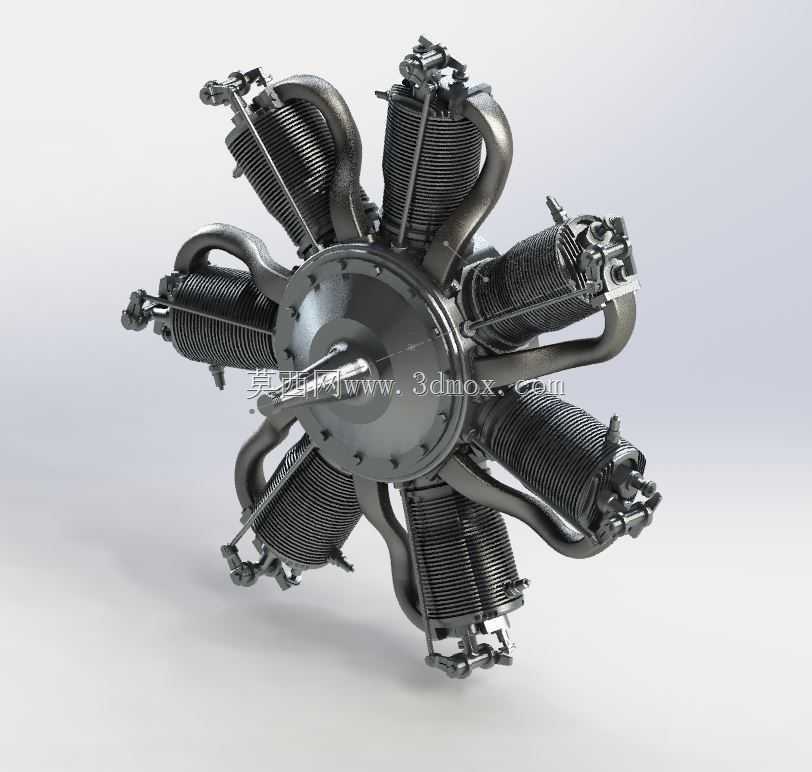

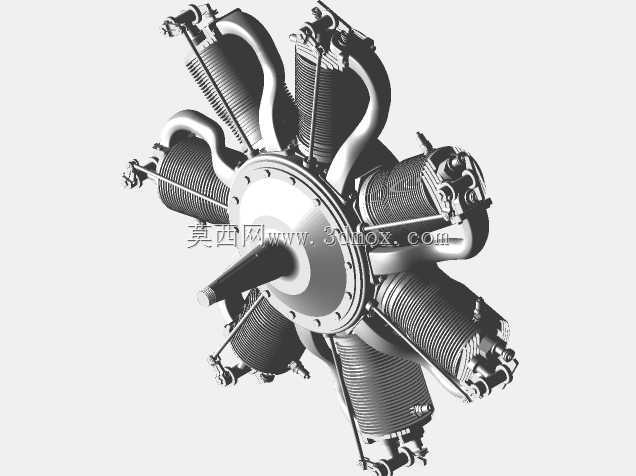

七缸星型航空活塞动力装置结构

　　这款星型排布的七缸活塞动力结构，最早在轻型通航飞机、早期竞速航空器上得到广泛应用，相较于直列、V型动力排布，星型结构的曲轴长度更短，整机轴向尺寸可以压缩到同排量直列发动机的三分之一左右，对于机头空间局促的轻型飞行器来说，这种布局能大幅降低机身前部的迎风阻力，同时缩短的曲轴可以减少高速运转时的轴系挠曲变形，不需要额外增设过多的中间支撑轴承，能有效降低动力段的整体自重。从实际使用场景来看，这类七缸星型活塞机除了航空领域应用，也有不少改装案例将其适配到复古定制摩托、轻型特种作业车辆上，依靠独特的外露气缸造型打造辨识度极高的动力外观，同时星型结构自带的均匀做功间隔，能让动力输出的平顺性优于同缸数的直列排布机型，

　　七缸结构的做功间隔角约为102.8度，曲轴每旋转两圈所有气缸完成一次做功循环，相邻气缸的做功脉冲相互错开，不会出现直列机常见的相邻气缸连续做功带来的轴系冲击，运转时的整机振动幅度更小，对于没有额外加装大质量平衡轴的轻量化动力场景来说，这个特性能大幅降低机架的疲劳载荷。从设计思路上拆解这款结构，中心的曲轴箱采用分体式法兰拼接结构，七个气缸沿曲轴箱径向均匀呈圆周排布，每个气缸的轴线都交汇于曲轴的中心轴线，这种设计让每个连杆的大端都可以直接铰接在曲轴的单个曲柄销上，不需要像多排星型机那样设置复杂的关节连杆结构，单排七缸的连杆组结构更简单，维护时的拆解难度更低，日常检修不需要逐层拆解后排气缸组件，只需要对应拆下故障气缸的缸头、

　　活塞连杆组件即可完成维保作业。气缸部分采用散热鳍片一体化的缸体结构，因为这类星型发动机多数采用风冷散热，外露的气缸外壁直接设置密集的环形散热鳍片，当飞行器向前飞行时，迎面气流可以直接扫过所有气缸的散热鳍片，不需要设置复杂的水冷管路、散热水箱和冷却液循环系统，能进一步降低动力系统的自重和故障点，每个气缸的进排气门都设置在缸头位置，排气管沿着气缸外侧的弯曲走向排布，既可以避让相邻气缸的安装空间，也能引导排气气流向机体外侧导出，避免高温排气直接冲刷相邻气缸的散热鳍片影响散热效率。安装边界方面，这款动力结构的核心安装面位于曲轴箱后侧的连接法兰，法兰上预留的螺栓孔沿圆周均匀分布，

　　匹配机架安装座时只需要保证法兰端面与动力输出轴线的垂直度在公差范围内即可，不需要额外设置复杂的定位结构，动力输出端从曲轴箱前部伸出，轴端设置标准的键槽连接结构，可以直接匹配螺旋桨连接盘或者离合器输入组件，整机的最大径向轮廓由七个气缸的外端散热鳍片决定，安装时需要在径向预留足够的散热气流通道，不能在气缸外围设置封闭的遮挡结构，否则会阻断风冷气流导致气缸过热。从功能特性来看，单排七缸的星型结构在运转时，曲轴旋转过程中始终有至少两个气缸处于做功行程，动力输出的连贯性更好，不会出现小排量单缸、双缸机常见的动力断续感，同时因为所有气缸围绕中心曲轴均匀分布，活塞往复运动产生的惯性力可以在圆周方向相互抵消大部分，不需要额外加装大质量的平衡块来抵消一阶、二阶往复惯性力，曲轴的自重可以做得更轻，整机的功重比要优于同排量的直列水冷发动机。在结构细节设计上，每个气缸的活塞销都采用全浮式设计，连杆小端设置铜套衬层，能承受活塞往复运动带来的高频冲击，曲轴中心设置贯通的润滑油道，压力润滑油可以通过曲轴内部的油道直接输送到每个连杆大端的轴承位置，同时飞溅的润滑油可以沿着曲轴箱内壁的导油槽回流到下部油底壳，不需要复杂的外部润滑油管路，整个润滑系统的结构非常紧凑，适合在高振动、大姿态变化的航空场景下使用，不会因为飞行器的俯仰、倾斜姿态变化导致润滑油路供油中断。
