便携式手机夹持自拍固定支架结构

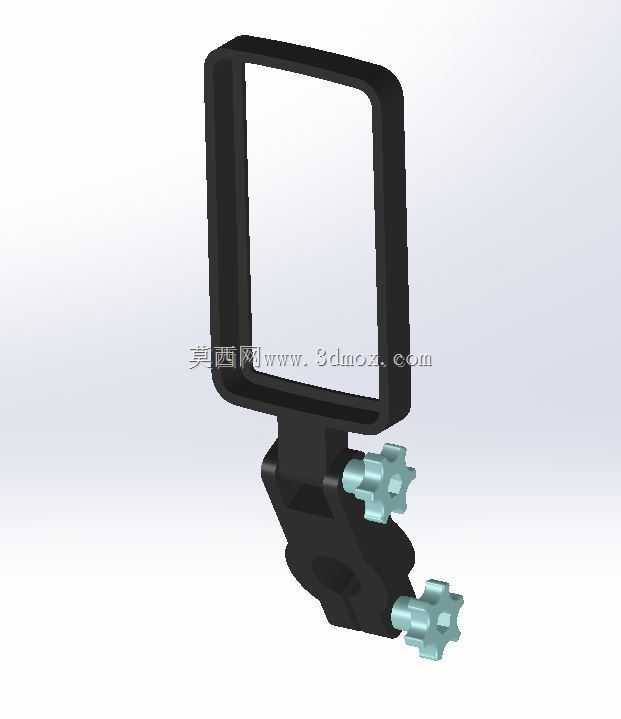

　　日常户外拍摄、单兵作业记录、巡检点位影像留存这类场景里，手持拍摄容易出现画面抖动、视角偏移的问题，这类夹装式手机固定支架，就是为了解决非手持状态下的手机稳定固定需求设计的。从结构上看，整个支架分为镜面对位框、连接臂、夹装基座三个核心部分，镜面对位框采用矩形窄边围合结构，内圈尺寸匹配常规直板智能手机的屏幕外轮廓，边框做了等宽加厚处理，既能够给手机屏幕边缘留出足够的避让空间，避免挤压屏幕造成触控误触或者屏幕损伤，又能在框体背部预留出手机摄像头的对位缺口，保证拍摄时镜头不会被框体遮挡。连接臂采用一体化弯折成型结构，连接镜面对位框与下方的夹装基座，臂身做了变截面厚度处理，靠近框体的位置厚度稍薄，能够抵消一部分拍摄时的细微振动，

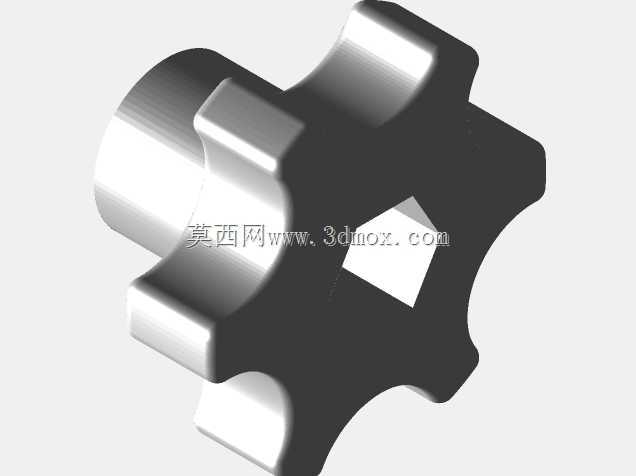

　　靠近基座的位置逐步加厚，保证夹装后的整体结构刚性，避免支架出现低头歪斜的情况。夹装基座部分设计了两组星形调节旋钮，旋钮表面做了多道防滑凸棱，徒手操作时不需要额外工具就能完成锁紧与松脱，两组旋钮分别对应两个维度的锁紧：一组负责夹装开口的开合调节，能够适配不同直径的圆管、方管类固定基体，比如自行车车把、设备护栏、巡检杆这类常见的现场固定点位，夹口内侧做了内凹的防滑齿面，夹紧后能够提供足够的静摩擦力，避免手机自重加上拍摄时的振动导致支架滑落偏转；另一组旋钮负责支架俯仰角度的锁紧，松开旋钮时可以上下调整镜面对位框的俯仰角度，调整到合适拍摄视角后拧紧旋钮，就能保持角度固定，不会因为自重出现角度下滑。从安装边界来看，

　　夹装基座的最大开口尺寸覆盖了日常场景里绝大多数杆状固定件的直径范围，不需要额外定制转接配件就能完成现场装夹，整个支架的外轮廓没有尖锐外凸的棱角，所有边角都做了圆角过渡处理，日常携带时不会刮蹭背包或者衣物，装夹操作时也不会划伤操作人员的手部。设计过程中优先考虑了户外使用的可靠性，整个结构没有易脱落的小零件，调节旋钮与基座采用防脱连接结构，即使完全松开旋钮也不会从基座上掉落，避免户外作业时零件遗失导致支架无法使用。夹装力的设计经过反复校核，既能够保证固定后手机不会出现松动移位，又不会因为夹紧力过大夹伤固定基体的表面涂层，或者对手机边框造成挤压损伤。镜面对位框的背部预留了通用的安装螺孔位置，除了搭配自带的连接臂使用之外，

　　也可以转接在其他标准云台上，拓展不同的使用场景。在实际使用过程中，操作人员只需要先将夹装基座卡在需要固定的杆体上，初步拧紧夹装旋钮完成基座固定，再松开角度调节旋钮，调整手机框到需要的拍摄角度，拧紧角度旋钮后将手机卡入框体，确认摄像头对位准确之后就可以开始拍摄，整个装夹调整过程不需要借助任何额外工具，单人在十几秒内就能完成全部操作，非常适合户外移动作业时快速部署使用。结构上所有受力部位都做了加强筋处理，在保证整体结构强度的前提下尽可能控制了整体重量，长时间固定在杆体上也不会因为自重过大导致杆体变形或者支架下坠，日常随身携带也不会增加过多的负重负担。
