星型航空活塞发动机气缸组件结构

　　这款径向排布的活塞动力组件，早年广泛应用于轻型通航飞机、早期螺旋桨战机的动力输出端，部分复刻版本也会用于复古航空爱好者的自制实验类飞行器，还有少量同结构小排量机型被改装用于高速竞速类航模、定制化轻型摩托的动力单元。从结构布局来看，采用等角度圆周辐射式排布气缸，相比同排量直列或V型引擎，整体径向尺寸更紧凑，曲轴长度大幅缩短，曲轴受力更均匀，不需要额外设置平衡轴就能抵消大部分活塞往复运动产生的一阶振动，这也是早年航空动力选型时优先考虑该结构的核心原因之一。

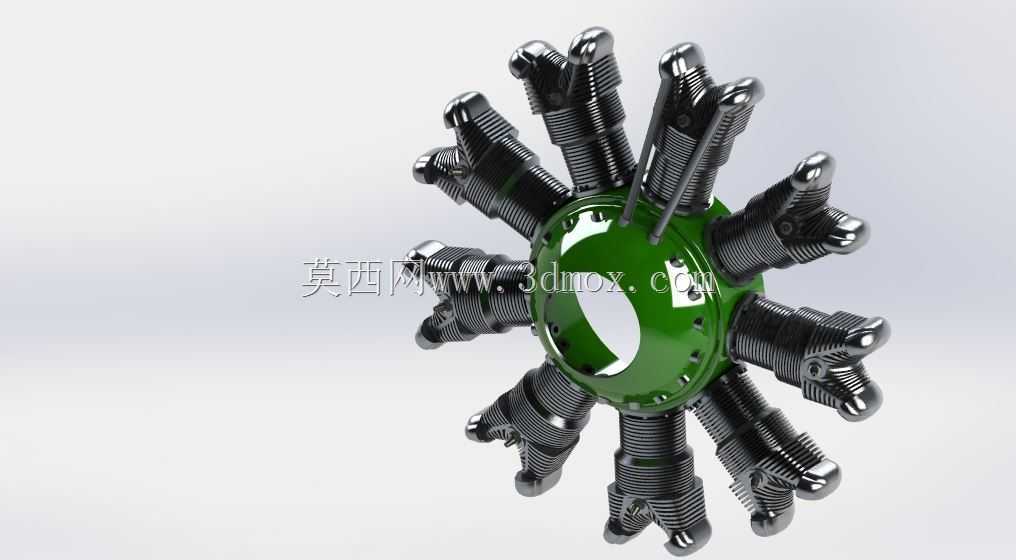

　　设计层面，每一个独立气缸单元都采用独立散热鳍片结构，因为这类引擎多数为风冷散热，圆周排布的方式能让每一个气缸都能正面接触飞行过程中的来流空气，不存在直列引擎后排气缸被前排遮挡散热风道的问题，散热效率远高于同排量直列风冷机型。气缸中心的机匣部分承担了曲轴支撑、油路分配、进气汇流的功能，中心预留的通孔是曲轴安装位，周边均匀分布的螺栓孔用于固定各气缸基座，同时兼顾机匣上下壳体的连接密封，安装时需要保证各气缸轴线与曲轴曲柄销的回转平面垂直度误差控制在0.02mm以内，否则会出现活塞偏磨、运转卡滞的问题。

　　从安装边界来看，这类小排量50毫升级别的星型九缸组件，整体回转直径约216mm，轴向安装厚度约85mm，安装法兰分布在中心机匣的后端端面，采用6个M4螺栓均布固定，输入端需要匹配对应行程的单曲柄曲轴，因为九缸星型引擎每两缸之间的夹角为40度，曲柄销每转动40度就有一个气缸进入做功行程，动力输出的平顺性远优于四缸、六缸直列机型，怠速运转时的扭矩波动更小，不需要大质量飞轮就能稳定输出动力。

　　实际使用场景中，这类小排量星型引擎因为排量仅50毫升，输出功率约3.5千瓦，自重控制在1.8千克左右，功重比远高于同排量普通航模引擎，非常适合翼展1.8-2.2米的像真螺旋桨飞机模型使用，尤其是复刻二战时期经典战机的像真机，搭配该引擎能还原真机的星型引擎外观特征，同时满足飞行所需的动力储备。设计过程中需要注意每个气缸的活塞连杆都采用铰接式结构连接在同一个曲柄销上，主连杆直接固定在曲柄销上，其余八个副连杆通过销轴铰接在主连杆的大端凸缘上，这种结构能保证所有活塞的行程一致，不会出现各缸压缩比偏差过大的问题，建模时需要严格控制各连杆铰接点的回转间隙，间隙过大会导致运转时异响严重，间隙过小则会出现热机后卡滞的故障。

　　油路设计上，中心机匣内部设置有环形润滑油道，通过曲轴中心的油孔将润滑油输送到每个连杆铰接点、活塞销位置，因为是风冷结构，气缸壁的润滑依靠曲轴箱内的机油飞溅实现，所以建模时需要在每个气缸基座位置预留回油孔，保证飞溅到气缸壁上的多余机油能回流到曲轴箱底部，避免出现机油窜入燃烧室导致积碳的问题。进气道采用环形布置在机匣前部，混合油气通过中心进气道分配到各个气缸的进气口，排气则直接从每个气缸侧部的排气口排出，不需要设置复杂的排气歧管，进一步降低了整体结构重量。

　　从维护角度来看，这种辐射式排布的气缸拆卸非常方便，单个气缸出现故障时不需要拆解整个引擎，只需要拆下对应气缸的固定螺栓就能单独更换气缸、活塞组件，外场维护效率远高于直列引擎，这也是早年航空领域大量应用该结构的重要原因。建模时需要注意每个气缸的散热鳍片厚度控制在0.8mm，鳍片间距2mm，既保证足够的散热面积，又不会因为鳍片过薄导致加工难度过大、使用中容易变形的问题，气缸外壁的绿色涂装部分是耐高温的防腐涂层，建模时可以单独拆分涂层实体层，方便后续渲染时调整材质参数。
