列车配套电动收放式支撑轮组结构

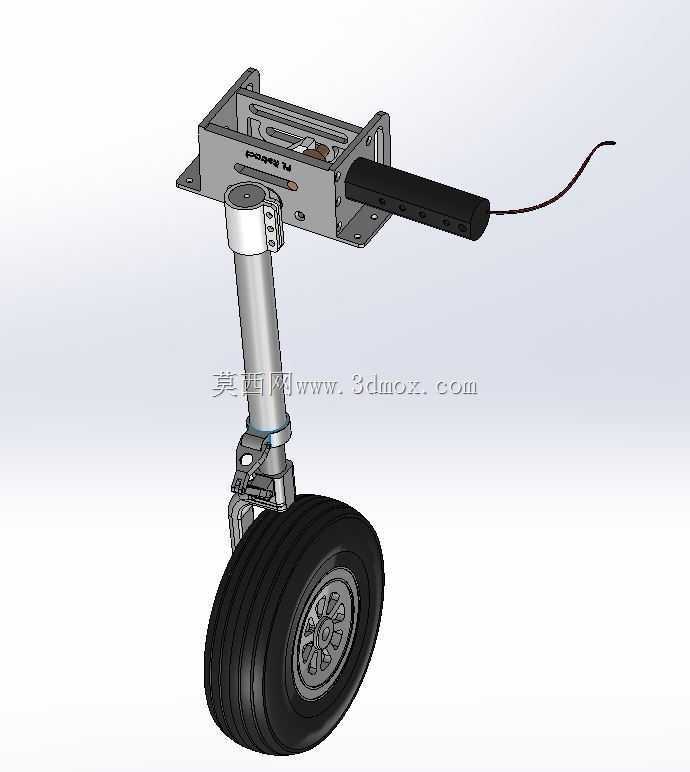

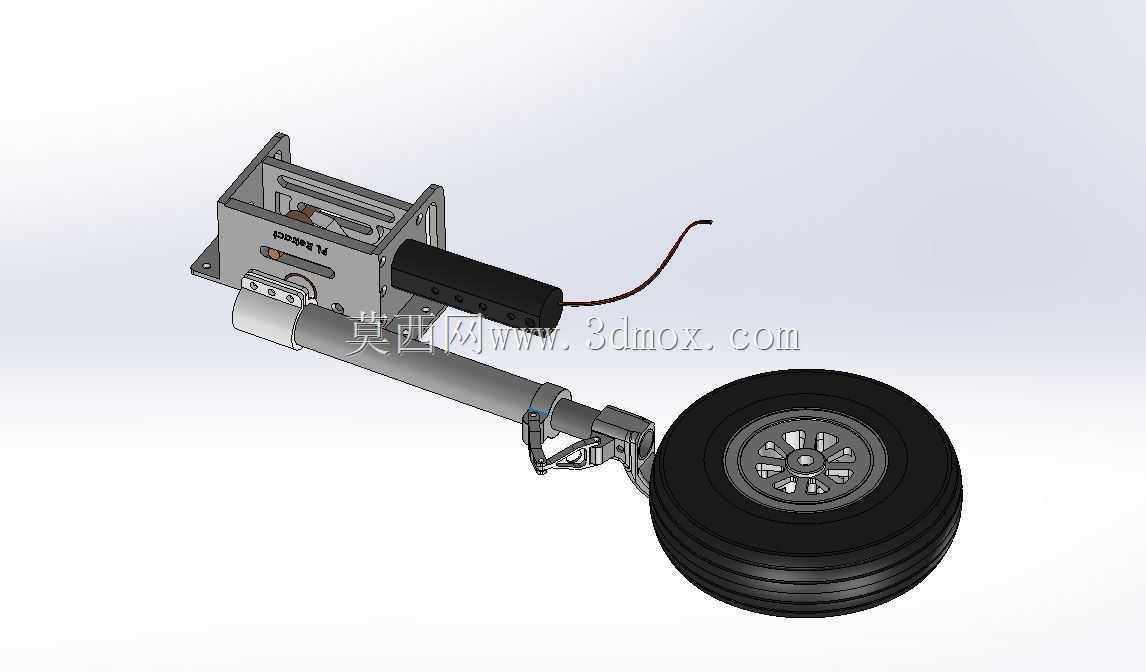

　　这套轮组结构主要适配小型轨道作业车辆、厂区内短途转运电动列车的辅助支撑场景，在车辆停靠对位、低速挪车、临时检修移位时承担承重与行走功能，区别于列车主走行轮对，这套辅助轮组不需要适配高速轨道行驶工况，更多是在非轨道平整硬化路面、车间环氧地坪、站场硬化地面上提供移动支撑能力。从结构布局来看，整套组件分为安装固定段、动力驱动段、伸缩传动段、轮体连接段四个核心部分，安装固定段采用带加强筋的折弯钣金支架，预留四个对称布置的螺栓安装孔，可直接固定在列车底盘的预留安装位上，支架侧面开有走线槽，方便驱动部分的线缆走线固定，避免车辆移动过程中线缆被剐蹭拉扯。动力驱动段集成了直流驱动电机与行程限位结构，电机外壳做了防滑滚花处理，

　　尾部引出的动力线缆带防弯折护套，可适配车辆12V/24V的车载供电系统，电机输出端连接梯形丝杠传动副，相比齿轮传动，丝杠传动的自锁特性可以保证轮组伸出到位后不会因为承重出现自行回缩的问题，不需要额外加装锁止机构就能保持支撑状态。伸缩传动段采用圆形铝合金套筒作为导向结构，套筒表面做了硬质阳极氧化处理，降低伸缩过程中的摩擦阻力，同时提升抗锈蚀能力，套筒与固定支架之间采用法兰连接，法兰面加装有橡胶减震垫，可过滤轮组行走过程中传递到车体的细碎振动。轮体连接段采用铰接式摆臂结构，摆臂与伸缩套筒的端部通过销轴连接，摆臂上集成了阻尼缓冲结构，当轮组压过地面小幅度凸起或者凹陷时，摆臂可绕销轴小角度摆动，配合橡胶轮胎的形变吸收冲击，

　　避免硬连接导致的结构变形。轮体本身采用实心橡胶轮胎搭配注塑轮毂，轮毂上设计有辐射状加强筋，既保证轮体的承重能力，又控制整体重量，轮胎表面的防滑纹路可以在硬化路面上提供足够的摩擦力，避免挪车过程中出现打滑。设计过程中优先考虑了安装兼容性，固定支架的安装孔位做了长圆孔设计，允许安装时存在±5mm的位置偏差，降低底盘加工精度的要求，整套轮组伸出后的总高度可根据车辆底盘离地高度做适配调整，伸缩行程覆盖100mm-180mm的调节范围，收回后轮体最低点高于车辆底盘最低通过高度，不会影响车辆在轨道上的正常行驶。轮组的侧向安装边界控制在固定支架宽度范围内，不会超出车辆侧面的限界，避免在狭窄站场移位时剐蹭周边设备。铰接摆臂的转动角度做了机械限位，

　　最大摆动角度不超过15度，防止缓冲行程过大导致轮体出现侧翻风险，所有销轴连接位置都预留了润滑脂注油嘴，可定期加注润滑脂降低铰接位置的磨损，延长结构使用寿命。在实际应用中，这类辅助轮组通常成对安装在列车的两端底部，车辆在轨道上正常行驶时轮组收回，完全脱离地面，不会干扰主轮对的行驶状态；当车辆需要脱离轨道在站场区域移位时，通过控制开关驱动电机运转，将轮组伸出顶起车体，让主轮对脱离轨道面，就可以依靠辅助轮组在平整地面上推行或者电动驱动移位，不需要调用额外的吊装设备或者叉车就能完成短距离的位置调整，尤其适合小型租赁列车、厂区内部转运列车的灵活转场需求。整套结构的受力路径经过优化，承重时的载荷从轮体传递到摆臂，再通过伸缩套筒传递到固定支架，最终分散到底盘安装梁上，所有受力位置都做了圆角过渡处理，避免应力集中导致的结构开裂，电机与丝杠的连接位置加装了扭矩限制器，当轮组伸出到位或者收回到位时，扭矩达到设定阈值就会自动切断动力，避免电机堵转烧毁。
