高精度双列滚珠转子轴承结构设计

　　在各类需要低摩擦回转支撑的工业场景中，这类双列滚珠转子轴承的应用覆盖了从精密机床主轴、高速电机转子到涡轮增压器核心回转单元的多个领域，其核心作用是为旋转轴系提供稳定的径向与轴向复合支撑，同时将轴系运转过程中的摩擦损耗控制在极低水平，保障设备长期高速运转的精度保持性。从实际选型适配的角度看，这类轴承的设计首先要匹配安装位的轴径与轴承座孔公差，本次设计的轴承采用双列钢球排布结构，相比同尺寸单列滚珠轴承，能承受更大的径向载荷与双向轴向载荷，适合轴系存在复合受力、且对回转刚度有一定要求的工况，比如中小型电机的转子支撑位，既需要承载转子自身的重力带来的径向载荷，也要承受运转过程中轴向窜动带来的轴向力，双列结构的钢球接触角经过优化，能在不显著增加轴承径向尺寸的前提下，提升整体承载冗余。

　　设计过程中首先确定了轴承的套圈结构，内圈与轴采用过盈配合的安装边界，外圈与轴承座孔采用过渡配合，方便后期维护拆卸，套圈的滚道曲率经过反复校核，确保钢球在滚道内的接触应力处于材料许用范围内，避免长期运转出现滚道点蚀失效。保持架采用分体式冲压结构，能将每列钢球均匀分隔，避免钢球之间直接接触产生额外摩擦与磨损，同时保持架的兜孔间隙经过合理设置，既不会因为间隙过大导致钢球运转时窜动产生噪音，也不会因为间隙过小导致钢球受热膨胀后出现卡滞。轴承的两侧设置有密封槽结构，可根据实际使用场景选配接触式或非接触式密封圈，在粉尘较多的工况下选用接触式密封圈能阻挡外界杂质进入滚道，在高速运转工况下选用非接触式密封圈能降低密封件带来的额外摩擦损耗，适配不同的使用需求。

　　从安装边界来看，轴承的轴向定位采用轴用弹性挡圈与轴承座孔台肩配合的方式，内圈靠轴肩与挡圈实现双向轴向固定，外圈靠座孔台肩与端盖压紧实现固定，安装时需要控制端盖的压紧力，避免压紧力过大导致轴承游隙过小，出现运转过热抱死的问题。轴承的径向游隙设计为C3组别，比标准组游隙稍大，能适应轴系运转过程中温升带来的热膨胀，避免轴与内圈受热膨胀后游隙消失导致的运转卡滞，这一点在电机、泵类等连续运转、温升较高的设备中尤为重要。实际应用中，这类轴承的润滑方式可采用脂润滑或油润滑，低速工况下填充锂基脂即可满足长期润滑需求，高速工况下可采用油气润滑或油雾润滑，带走运转产生的热量同时持续为滚道与钢球接触面提供润滑。

　　在结构细节上，轴承的套圈端面设计有倒角，既方便安装时顺利导入轴与座孔，也能避免安装过程中尖锐边角划伤配合面，影响装配精度。钢球采用高精度轴承钢制造，表面粗糙度达到Ra0.1以下，圆度误差控制在微米级，保障高速运转时的平稳性，降低振动与噪音水平。双列钢球的排布采用背对背安装形式，相比面对面排布能提供更大的支撑跨距，提升轴系的整体抗弯刚度，减少轴系受力后的挠曲变形，这对于悬臂布置的转子结构尤为重要，能有效降低轴端的跳动量，保障转子上安装的叶轮、齿轮等零件的运转精度。

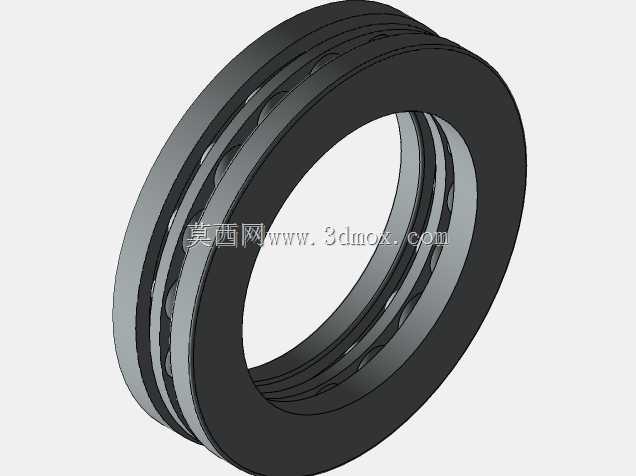

　　很多现场运维的反馈显示，这类轴承的失效往往不是因为载荷超出设计上限，而是安装时的同轴度偏差过大，导致轴承承受额外的偏载，加速滚道与钢球的磨损，因此在设计配套的轴与轴承座时，必须严格控制轴肩与座孔台肩的端面跳动，以及轴与座孔的同轴度公差，确保轴承安装后处于无偏载的受力状态。另外在装配时不能直接敲击轴承套圈，需要采用专用工具均匀压装，避免套圈出现变形导致滚道精度丧失。从建模的角度看，这个模型完整还原了轴承的所有结构细节，包括滚道的曲率、保持架的兜孔结构、密封槽的尺寸、倒角与退刀槽的细节，可直接用于设备的整机装配干涉检查、轴系刚度仿真分析，也能作为选型时的尺寸参考，核对安装位的空间是否匹配，避免选型时出现尺寸 mismatch 导致的装配问题。对于做传动结构设计的工程师来说，这类标准结构的轴承模型能大幅减少重复建模的工作量，直接调用即可完成轴系的装配设计，同时模型的尺寸精度完全符合行业通用的轴承尺寸规范，和实际采购的成品轴承尺寸完全一致，不会出现仿真与实际装配不符的问题。
