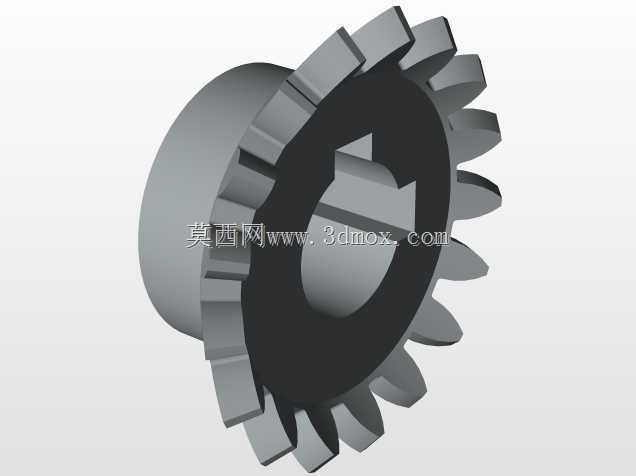

带键槽安装结构的锥形小齿轮

　　在各类需要相交轴动力传递的机械结构中，这类带键槽安装结构的锥形小齿轮是核心传动部件之一，常见于小型农机的转向传动箱、轻工包装设备的分度传动机构、台式机床的进给传动单元，以及部分小型输送设备的转角动力传输工位，承担着改变动力传递方向、匹配传动比的核心作用。从实际使用场景来看，这类小模数锥齿轮通常和配套的大锥齿轮配对啮合，实现两相交轴之间的回转运动传递，轴交角多采用行业通用的90度设计，适配绝大多数常规转角传动的安装需求，在负载不大、转速中等的传动工况下，能保持稳定的传动效率，啮合过程中轮齿受力均匀，不会出现明显的偏载磨损问题。

　　从结构设计思路来看，这款锥形小齿轮采用直齿锥齿形设计，相比螺旋锥齿轮加工难度更低，安装调整的容错空间更大，不需要复杂的轴向位置微调就能保证正常啮合，非常适合批量应用在对成本控制有要求、传动精度满足常规使用需求的通用设备上。轮齿部分沿锥面均匀分布，齿厚从大端到小端逐渐收窄，齿形轮廓按照等顶隙收缩齿的参数设计，啮合过程中齿顶和配对齿轮的齿根之间能保持均匀的间隙，避免运转过程中出现齿顶干涉，同时也能储存少量润滑脂，降低齿面的磨损速率。轮毂部分设计为带中心通孔的凸台结构，中心孔内加工有标准平键槽，安装时可以通过平键和传动轴实现周向固定，传递额定扭矩，不需要额外设计复杂的抱紧结构，安装拆卸都十分便捷，轮毂的轴向长度经过匹配设计，能保证和传动轴配合时有足够的接触面积，避免长期运转出现孔轴配合松动的问题。

　　从安装边界尺寸来看，这款小齿轮的齿顶圆直径、轮毂外径、安装孔直径、轮毂轴向长度、键槽宽度深度都按照通用传动件的尺寸系列设计，能和常规直径的传动轴直接配合，安装时不需要对轴端做额外的非标加工，齿面的啮合宽度经过计算匹配，在额定负载下齿面接触应力处于材料许用范围内，长期运转不会出现过早的点蚀问题。齿轮背部的端面设计为平整加工面，安装时可以和轴肩端面贴合，实现轴向定位，不需要额外加装定位套就能保证齿轮的轴向安装位置准确，确保轮齿的啮合长度达到设计值。实际选型使用时，只需要确认配对齿轮的模数、齿数、轴交角参数匹配，将齿轮通过平键固定到传动轴上，调整两齿轮的安装距保证齿面接触斑点处于齿面中部位置，加注合适的润滑脂即可投入使用，日常维护只需要定期检查齿面磨损情况、补充润滑脂，就能保证长期稳定运行。这类直齿锥形小齿轮在传动过程中不会产生额外的轴向分力，对支撑轴承的选型要求更低，只需要使用常规深沟球轴承就能满足支撑需求，能有效降低整套传动机构的设计和制造成本，在各类中小型通用机械设备的转角传动场景中有着非常广泛的应用空间。
