三款不同配色欧式直身单手剑结构设计

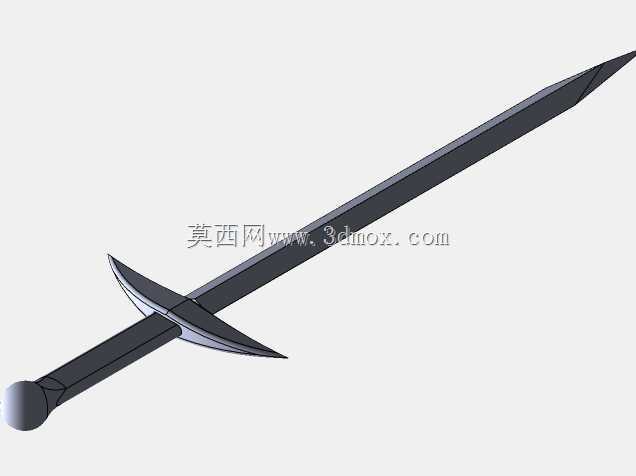

　　本次呈现的三款直身单手剑结构，核心围绕冷兵器实操握持平衡、刃部受力分布与外观质感差异化做设计落地，适配影视道具制作、文创周边开发、历史兵器复原展示等多个场景的结构参考需求。从结构拆分来看，三款剑均采用统一的核心受力架构：剑身采用等宽渐薄的直身设计，从护手位置向剑尖方向做厚度线性递减，靠近剑尖1/5段开始做收尖处理，既保证劈砍时的刃部结构强度，也满足刺击时的尖端穿透力，刃部两侧对称开V型磨面，磨面角度控制在22度，兼顾锋利度与结构抗崩损能力。护手部分采用横向延伸的碟形结构，两端做圆弧收边，既可以在格挡时阻挡对方兵刃滑向握持手部，也不会因为外伸尺寸过大影响出剑、收剑的动作流畅度，护手与剑身的连接位置采用过盈配合加横向销钉固定，

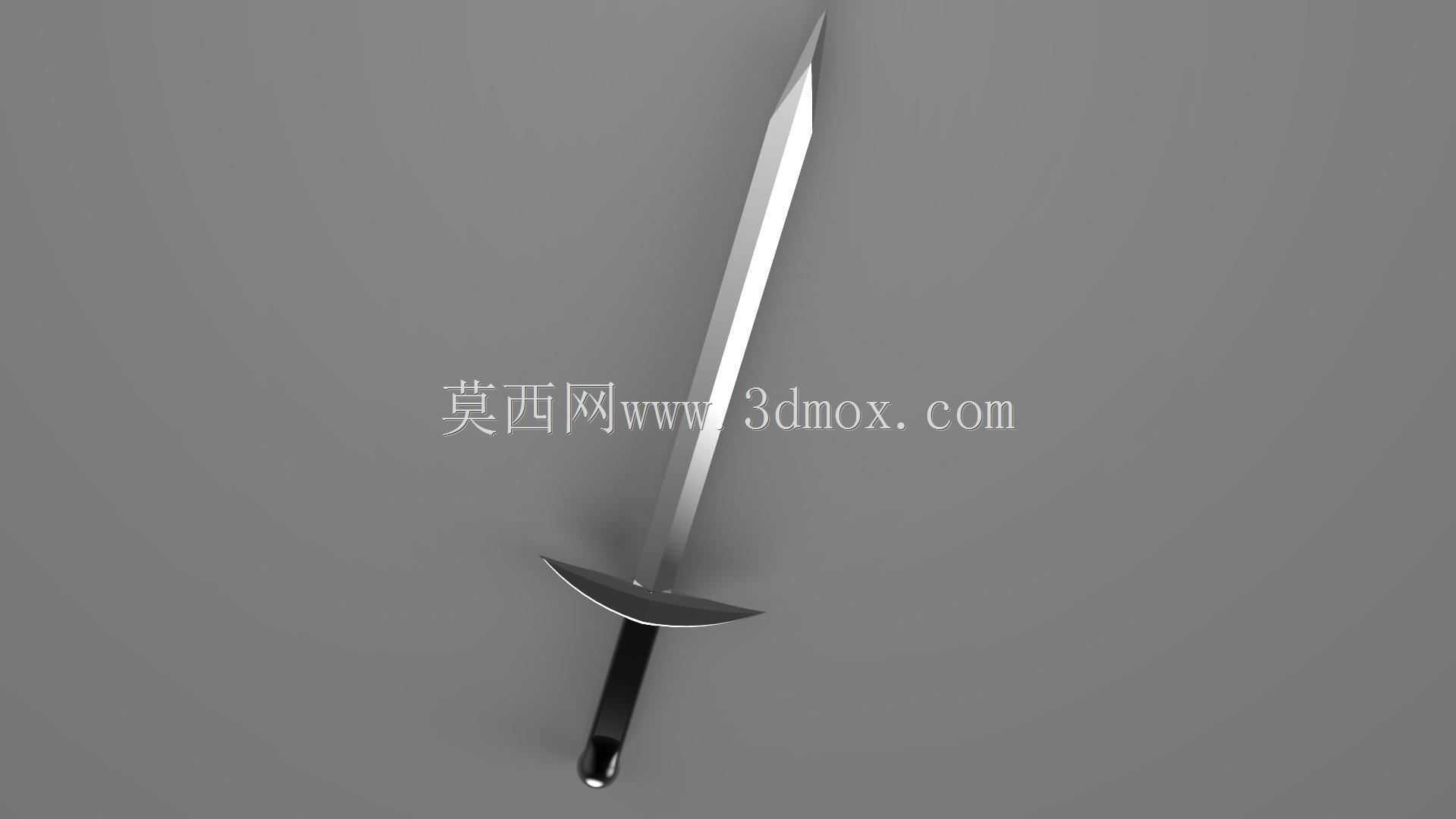

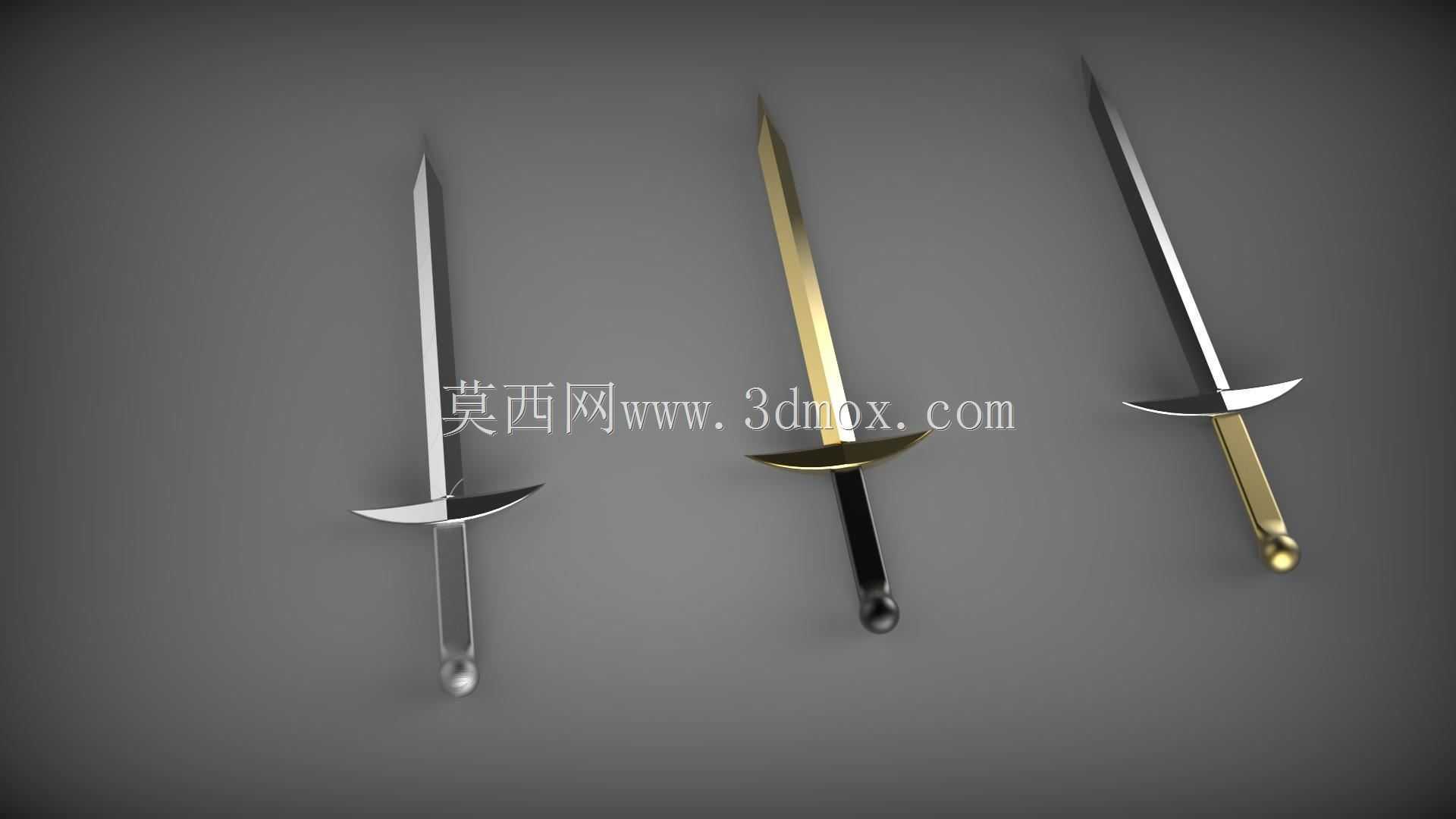

　　避免大力劈砍时剑身与护手出现松脱移位。剑柄部分采用符合人体工学的椭圆柱造型，截面长轴与剑身平面垂直，握持时手掌自然贴合柄身曲面，柄尾设置圆球形配重尾帽，通过螺纹与柄芯连接，可根据实际使用需求调整尾帽重量，让整剑的重心落在护手前方2-3cm位置，长时间握持不会出现腕部负担过重的问题。三款剑的差异主要集中在外观配色与柄部材质搭配上，第一款采用全银色金属质感处理，剑身、护手、柄尾均做亮面镀铬效果，柄身做哑光金属防滑纹理，适配礼仪佩剑的展示需求；第二款采用金黑撞色设计，剑身做金色氮化钛涂层处理，护手与柄身做黑色哑光氧化处理，柄尾做亮面黑色金属效果，适配影视道具中反派角色或特殊身份角色的配剑需求；第三款采用金柄银身搭配，剑身保留银色金属质感，

　　护手、柄身、柄尾均做金色拉丝处理，适配王室、贵族相关的历史场景复原展示需求。从安装边界与尺寸适配来看，整剑全长控制在105cm，其中剑身长度85cm，剑柄长度20cm，护手横向最大宽度18cm，柄尾圆球直径2.5cm，所有外露棱边均做R0.3-R0.5的圆角处理，避免搬运、展示过程中出现锐边划伤问题。建模过程中对各部件的配合公差做了预留，剑身与护手的配合公差取H7/k6，属于过渡配合，装配时可通过轻微压装实现紧密连接，柄芯与剑柄的配合公差取H8/h7，间隙控制在0.02-0.05mm，既方便装配时填充粘接剂，也不会出现柄身晃动的问题。针对不同应用场景的结构调整需求，若用于实战对抗类的道具制作，可将剑身材质替换为聚氨酯或软质橡胶，

　　对应调整壁厚与内部支撑结构，在保留外形尺寸的前提下降低整体重量与击打伤害性；若用于金属材质的收藏级复刻，可在柄身位置增加缠绳结构的安装槽，预留缠绳缠绕的空间与固定点位，提升握持摩擦力与复古质感。结构校验阶段，针对剑身的受力变形做了模拟分析，在剑身中段施加150N的横向载荷时，最大变形量控制在1.2mm以内，卸载后可完全恢复形变，不会出现永久弯曲，满足常规展示、轻度实操的结构强度要求。三款剑的核心结构通用度达到90%以上，仅外观表面处理与柄部装饰细节存在差异，可通过更换表面处理工艺、调整柄部配色快速实现不同风格的产品衍生，降低系列化开发的建模与开模成本。
