工业接线端子排基座结构设计

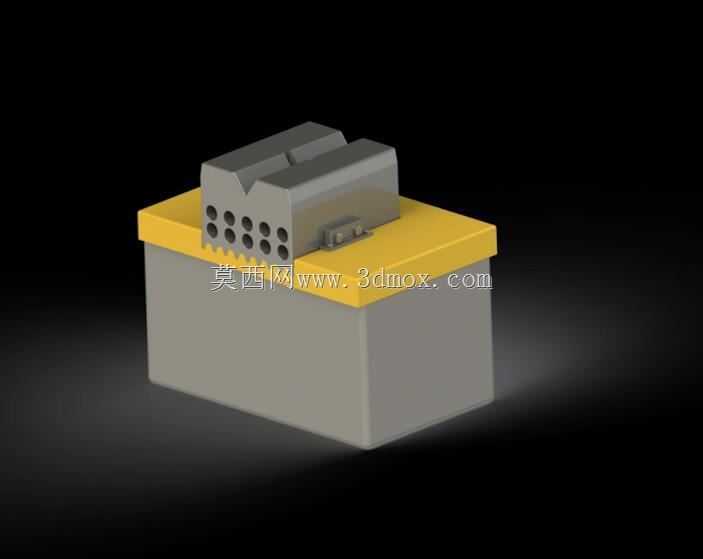

　　在低压电气柜、设备控制回路的布线作业场景里，这类端子基座是柜内导线分接、转接的核心承载部件，日常运维中检修人员排查线路、更换回路时，所有导线的压接、固定都依托这类基座完成，避免多股导线直接铰接带来的接触不良、绝缘破损隐患。从实际使用需求出发，设计时首先考虑的是基座的安装适配性，底部的盒体结构预留了标准35mm导轨的卡接槽位，能直接卡在电气柜通用安装导轨上，不需要额外打孔固定，单组基座的宽度控制在48mm，高度62mm，沿导轨排布时相邻基座的间隙预留2mm，既不会因为间隙过大浪费柜内安装空间，也不会因为间隙过小导致接线时手指、螺丝刀操作空间不足。上部的黄色绝缘盖板是可拆卸结构，盖板和下部灰色基座采用卡扣式连接，日常接线完成后扣上盖板，

　　能防止金属碎屑、灰尘落入接线孔造成短路，盖板边缘做了1.5mm的倒角，拆卸时用平口螺丝刀轻轻撬动侧边卡扣即可取下，不会因为边角尖锐划伤操作人员手部。上部的接线端部分为两排共12个接线孔，单孔直径4.2mm，适配0.5-2.5平方毫米的多股铜芯导线，每个接线孔对应内部的独立压线腔，腔体内壁做了防滑筋结构，当螺丝拧紧压接导线时，防滑筋能增大和导线绝缘层、铜芯的摩擦力，避免设备运行震动时导线松脱。设计过程中特意将两排接线孔做了错位排布，上下排孔位的水平偏移量为8mm，这样接线时上下排的导线不会互相干扰，压线螺丝的操作空间互不遮挡，哪怕是密集布线的场景下，每个端子的压线操作都能顺利完成。基座的盒体内部预留了标识条的安装槽，

　　每个接线孔对应位置可以插入打印好的回路编号标签，运维时不需要逐根捋线找回路，直接看标识就能快速定位对应线路。考虑到工业现场的环境差异，基座的绝缘材质选用阻燃级PA66，能在120摄氏度的长期工作温度下保持结构强度，遇到短路打火时不会持续燃烧，满足电气设备的阻燃安全要求。上部的金属压线件采用镀锌钢材质，表面做了钝化处理，长期在潮湿、多粉尘的车间环境下使用也不会出现锈蚀，保证压线接触的可靠性。基座底部的导轨卡扣做了弹性设计，卡扣的弹性臂厚度为2mm，既能保证卡入导轨后不会因为震动脱落，拆卸时用螺丝刀拨动卡扣的解锁位就能轻松取下基座，不需要强行撬动造成基座断裂。在结构强度校核阶段，针对压线螺丝的拧紧力矩做了适配，每个压线位能承受0.

　　8N·m的拧紧力矩，不会因为螺丝拧紧导致基座的塑料壁开裂，同时压接后的导线能承受100N的轴向拉力不松脱，符合低压电气接线的拉力测试要求。另外，基座的侧边做了拼接定位槽，多组基座并排安装时，相邻基座的定位凸台和凹槽能互相嵌合，保证整排端子排布整齐，不会出现沿导轨方向的歪斜，接线完成后整排端子的平整度误差不超过1mm，柜内布线的观感更规整，也不会因为端子歪斜导致导线受力弯折。
