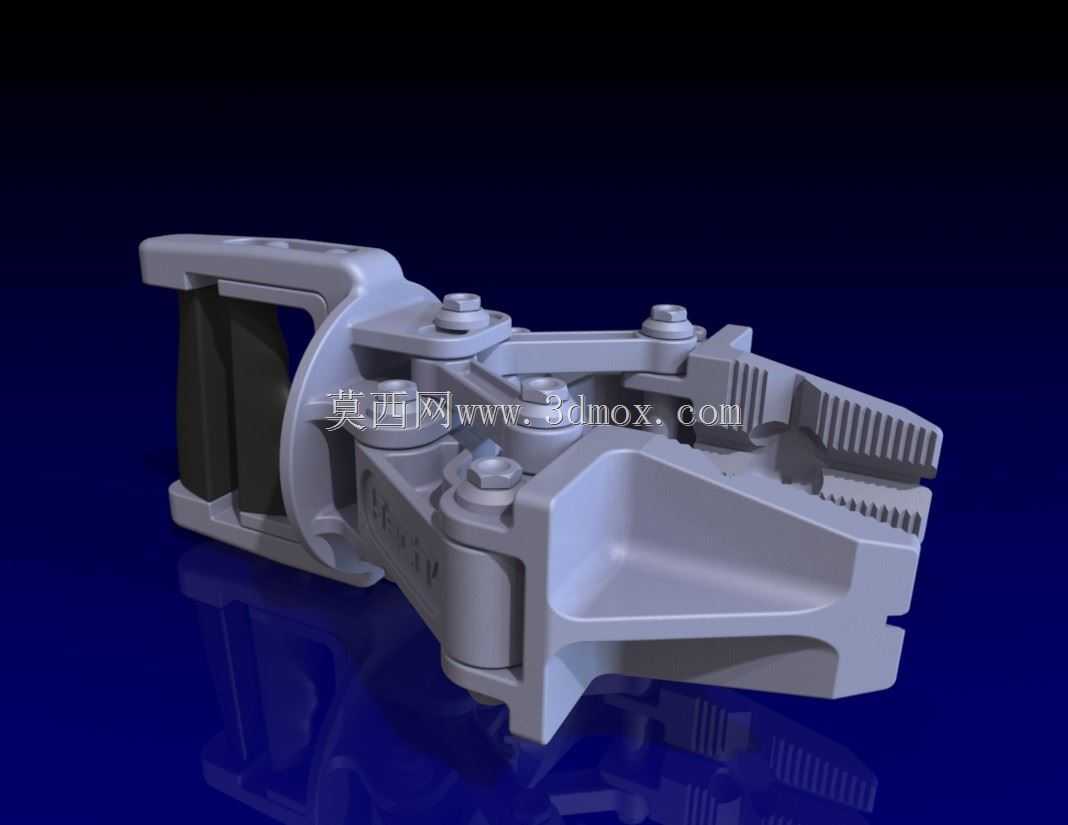

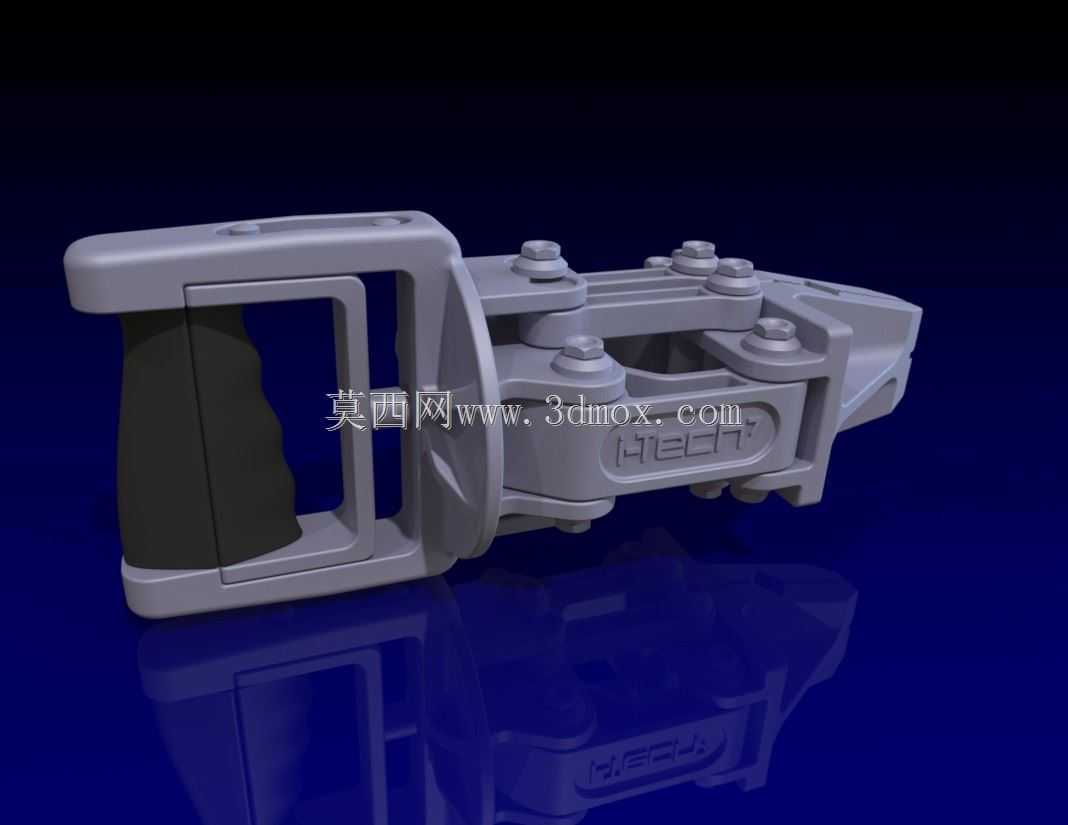

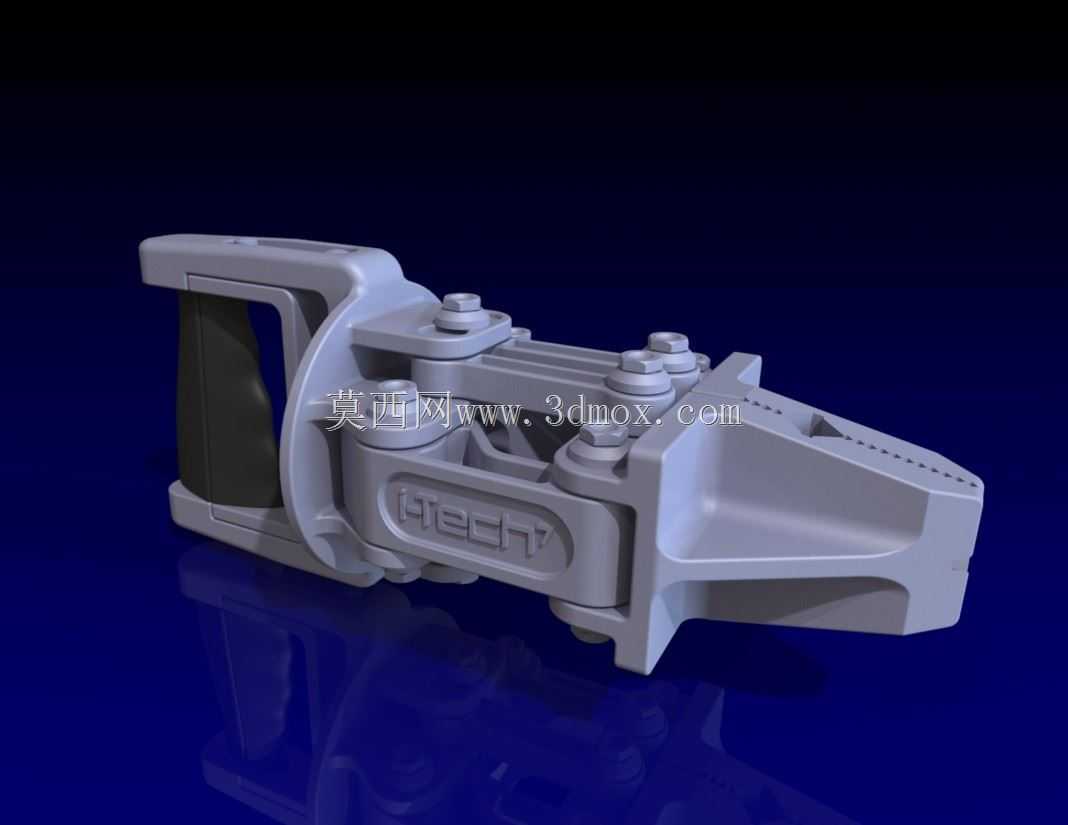

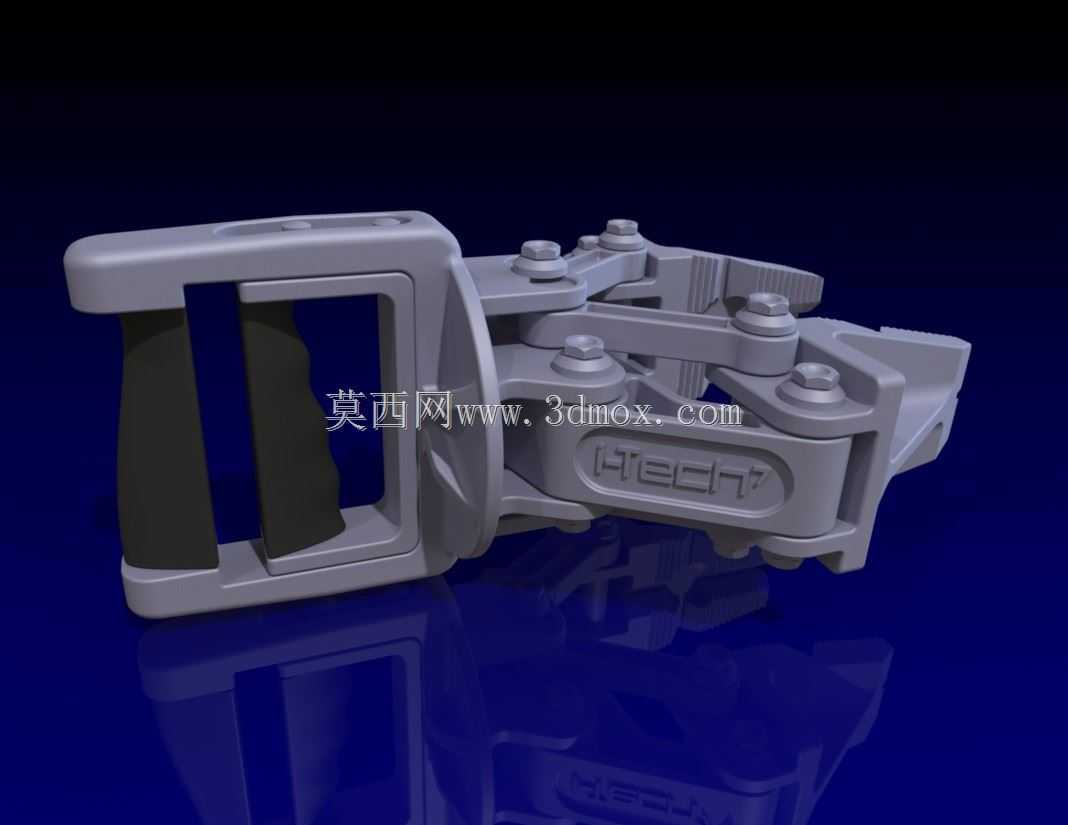

SchillingT4颚板夹持锁紧组件结构设计

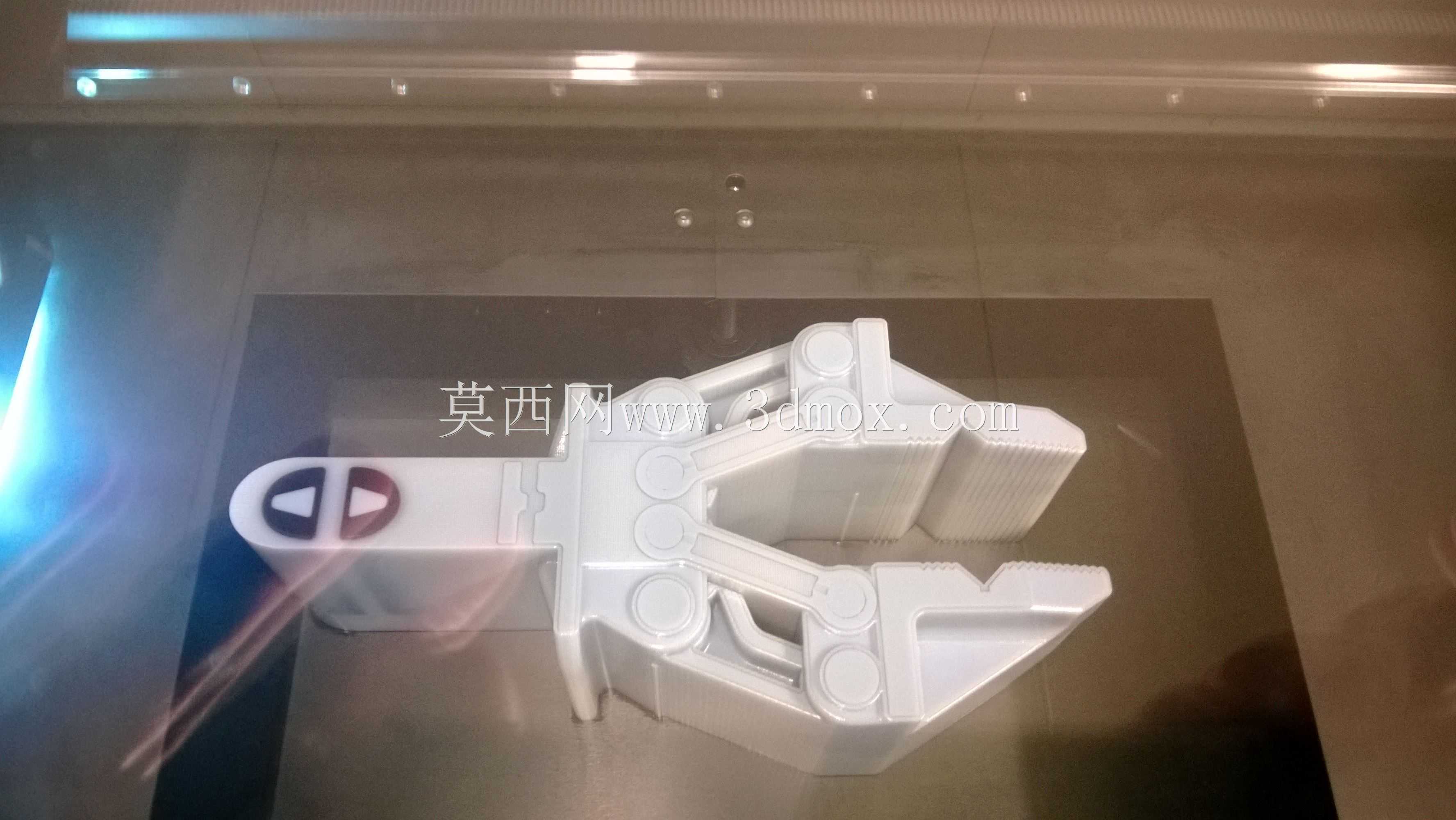

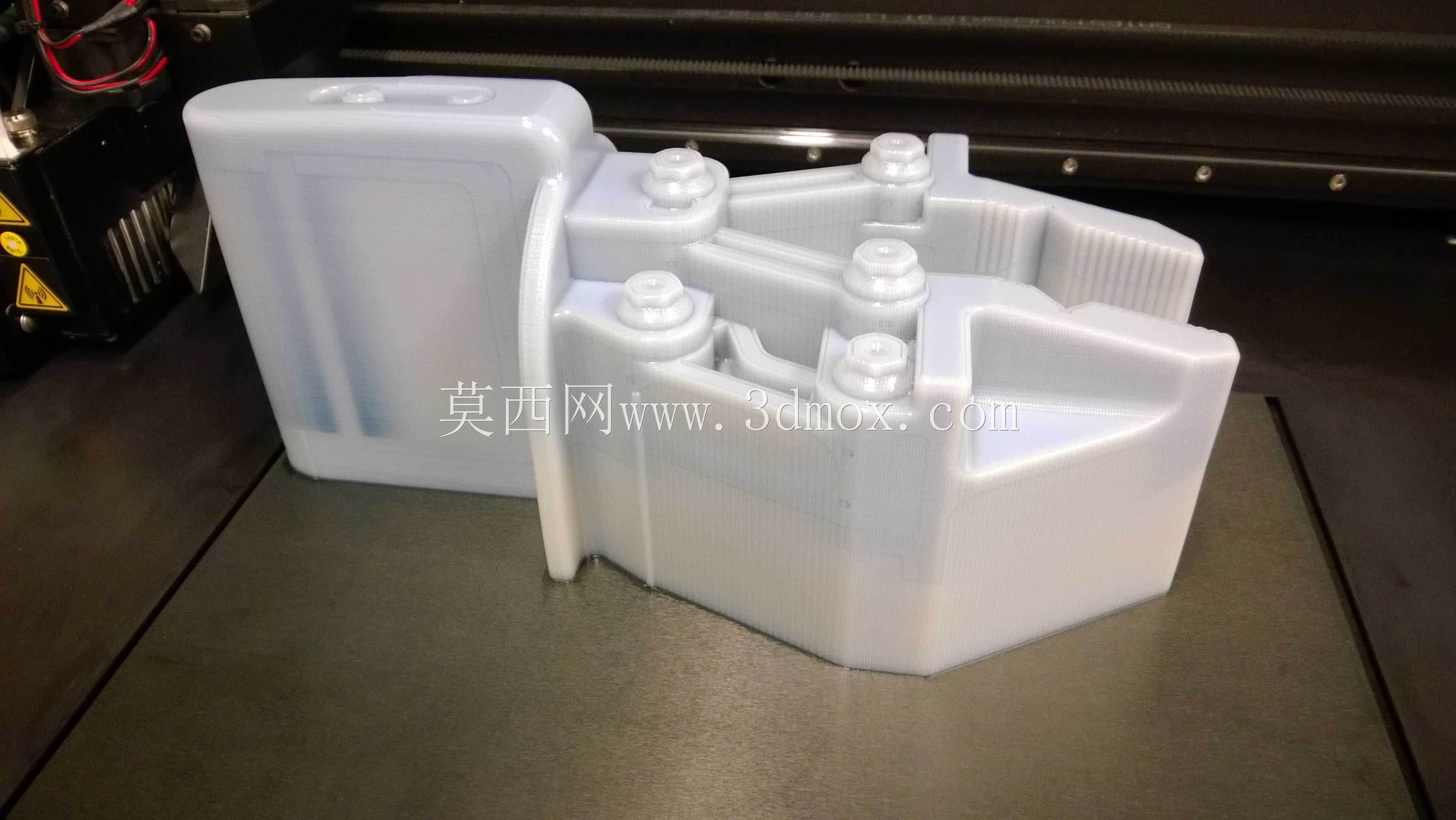

　　该颚板组件属于手动操作类夹持锁紧构件，核心应用场景集中在工业展会展品演示、小型工装快速装夹、轻量化物件的临时固定锁紧场景，区别于大吨位液压夹持装置，这款组件更侧重手动操作的便捷性与结构展示性，整体采用1:1等比例设计，可直接适配3D打印工艺完成实物制作，无需额外缩放调整尺寸比例。从结构功能来看，组件集成了握持操作、颚板开合传动、锁紧限位、复位回弹多个功能模块，握持区域设置了贴合人手握持弧度的包覆结构，操作时手掌可完全贴合握持面，手指自然嵌入握持框的镂空区域，施力过程中不会出现滑脱问题，传动部分采用多组铰接连杆结构，将人手施加在握持端的握力通过连杆力矩放大后传递到颚板咬合端，实现小握力输入下的大夹持力输出，

　　颚板咬合面设置了细密的防滑齿纹，接触被夹持物件时可增大接触面摩擦力，避免夹持过程中出现物件滑移脱落的问题。设计过程中优先考虑了手动操作的人机工程学参数，握持区域的开合行程控制在人手舒适握合的范围内，无需过度张合手掌即可完成颚板的完全打开与锁闭动作，铰接位置全部采用销轴连接结构，各转动副预留了合理的装配间隙，既保证连杆传动过程无卡滞，也不会因间隙过大导致夹持精度下降，复位结构采用O形密封圈提供回弹力，区别于传统金属弹簧复位结构，橡胶材质的密封圈在提供稳定回弹力的同时，可缓冲颚板开合到极限位置时的刚性冲击，减少结构件之间的硬接触磨损，延长组件整体使用寿命。从安装边界与外形尺寸来看，组件整体为一体化集成结构，

　　无额外外接的动力管线或安装基座，可独立完成夹持锁紧动作，整体外轮廓无尖锐突出结构，所有棱边都做了圆角过渡处理，操作过程中不会划伤操作人员，颚板的开合角度经过多轮迭代调整，可适配一定厚度范围内的板状、条状物件夹持，无需更换夹头即可满足常规尺寸物件的装夹需求。结构设计阶段对传动连杆的受力路径做了完整梳理，每处铰接点的受力方向都与销轴轴线垂直，避免连杆传动过程中产生额外的侧向力矩，导致铰接部位出现偏磨问题，握持区域的包覆层采用软硬复合结构设计，硬质主体结构提供足够的结构强度，软质接触层提升握持手感，长时间操作也不会出现手部硌压的不适感，颚板主体的受力部位做了局部加厚处理，承受最大夹持力的位置无结构薄弱点，

　　反复开合使用也不会出现结构变形或断裂问题。组件的支架部分兼顾了结构支撑与操作导向作用，颚板开合过程中沿支架预设的导向轨迹运动，不会出现左右偏摆的问题，保证咬合面始终与被夹持物件表面平行，夹持力均匀分布在接触面上，不会出现局部应力集中压伤被夹持物件表面的情况。整个结构没有冗余的装饰性构件，每一处结构都对应明确的功能需求，铰接部位的销轴采用防脱设计，装配完成后不会因反复操作出现销轴窜出脱落的问题，日常使用无需频繁拆解维护，仅需定期在转动副位置添加少量润滑脂即可保证操作顺畅。
