2.0KK飞控电路板集成结构设计

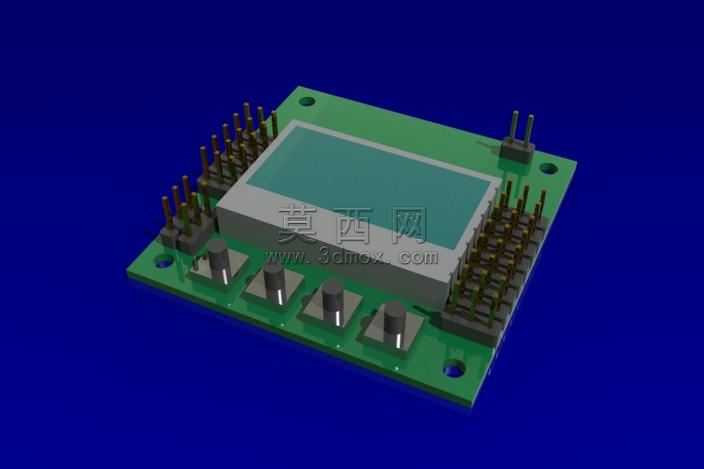

多旋翼飞行器飞控板的加工适配，核心要解决贴片元件与插装元件的公差累积问题，这块2.0KK规格的飞控板在结构预留上做了很务实的取舍。PCB基材选用常规FR-4环氧玻璃布板，板厚1.6mm的选型刚好平衡了贴片焊接时的翘曲控制与整机减重需求，四个角的安装孔做了沉铜环加固，孔径匹配M2铜柱规格，孔位公差控制在±0.05mm内，避免装机时出现孔位错位导致的板件弯折应力。板载OLED显示屏的安装位预留了0.2mm的周向间隙，屏幕底部贴装区域避开了背面贴片元件的焊盘位置，防止回流焊时热量传导不均造成屏幕花屏隐患。四周的直插排针座做了15度倒角导向设计，插装时不会因为排针轻微歪斜顶坏焊盘，排针座与板边预留了3mm的走线空间，既方便飞线调试，也避免装机时线材挤压排针造成虚接。四个功能按键的帽体突出板面2.5mm，按键下方的PCB区域做了局部铺铜加厚，反复按压时不会出现板件局部凹陷，按键触发行程预留1mm余量，不会因为装机时外壳公差导致按键卡滞。板上的电解电容、晶振这类较高元件全部排布在板边区域，重心靠近安装孔位，飞行器做剧烈机动时不会因为惯性拉扯导致元件引脚脱焊。焊盘设计上，功率元件的焊盘做了加宽处理，过流能力匹配2S锂电池的供电需求，信号走线全部做了包地处理，减少电机电调的电磁干扰对陀螺仪采样的影响。渲染时特意把PCB阻焊层的哑光绿质感做了还原，金属排针的光泽度调整到与实际镀锡排针一致，按键的黑色磨砂质感、显示屏的半透明玻璃层都做了分层材质处理，能直观看到元件排布的高低差，方便加工前核对BOM表的元件高度是否符合装机空间要求。这类飞控板的结构设计没有追求极致的元件密度，反而在加工容错、装配便利性上做了很多细节让步，小批量手工焊接时不会因为元件间距过小出现连锡，新手装机也能快速对准插针接口，不会出现插反烧板的问题，板上预留的调试焊盘也方便后期固件刷写与参数校准，兼顾了量产加工的良率控制与航模玩家的DIY改装需求。
