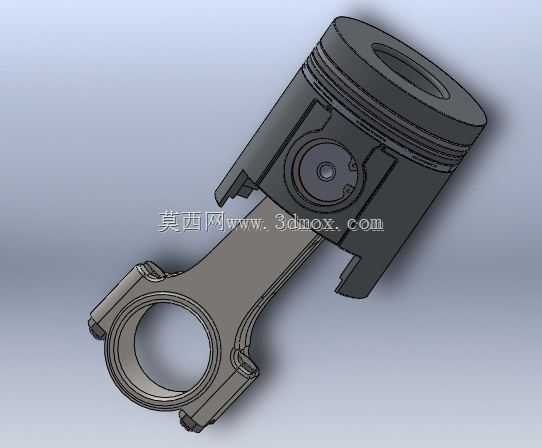

柴油机活塞连杆组三维结构设计

　　这套活塞连杆组件是柴油机曲柄连杆机构的核心往复运动部件，直接承担着燃烧室燃气压力传递、往复运动向旋转运动转换的核心功能，在农用柴油机、工程机械动力单元、商用车辆柴油动力系统中都属于核心受力部件，其结构设计合理性直接决定了柴油机的压缩比稳定性、动力输出平顺性与整机大修周期。

　　从实际工况适配角度看，活塞头部设计了多道环槽结构，分别对应气环与油环的安装位置，气环负责密封燃烧室高压燃气，避免压缩行程与做功行程的燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标。活塞顶部的凹坑结构是针对柴油机直喷燃烧室设计的，能够匹配喷油器的油束夹角，引导燃油与空气在压缩上止点附近形成均匀的可燃混合气，保证燃烧效率。活塞销座部位做了加厚加强处理，对应活塞销的安装孔位设置了卡环槽，用于限制活塞销的轴向窜动，避免销端刮蹭气缸壁造成拉缸故障。

　　连杆部分采用了工字形截面的杆身设计，这种结构能够在保证整体强度与刚度的前提下，尽可能降低往复运动的惯性质量，减少柴油机高转速工况下的惯性载荷冲击。连杆小头端设置了衬套安装位，用于压装铜基衬套，和活塞销形成转动配合，衬套内表面的油槽能够收集飞溅润滑的机油，形成稳定油膜降低摩擦磨损。连杆大头端采用了分体式设计，通过连杆螺栓与连杆盖紧固，配合轴瓦安装在曲轴的连杆轴颈上，结合面的定位结构能够保证大头孔的圆度精度，避免螺栓紧固后孔位变形造成轴瓦偏磨。

　　在安装边界设计上，活塞的裙部型线采用了中凸变椭圆设计，常温下裙部直径略小于气缸内径，工作状态下受热膨胀后能够与气缸壁形成均匀的配合间隙，既避免冷态敲缸，也防止热态拉缸。活塞环槽的宽度、深度尺寸严格匹配对应缸径柴油机的标准活塞环规格，环槽侧隙、背隙都预留了符合热膨胀要求的间隙值，保证活塞环能够正常随动密封。连杆大小头孔的中心距严格对应柴油机的曲柄半径与活塞行程参数，保证活塞在上止点、下止点位置时的余隙高度符合设计压缩比要求，不会出现活塞碰撞气门或者碰撞气缸盖的故障。连杆大头的拆分尺寸满足气缸套的内径通过性要求，保证检修时能够从气缸上方将活塞连杆组整体抽出，无需额外拆解曲轴箱侧盖即可完成组件更换。

　　从受力适配角度，整个组件的材料选型与结构加强位置都对应了柴油机的最高爆发压力工况，活塞销座到连杆小头的力传递路径做了平滑过渡，避免应力集中造成的疲劳断裂；杆身到大小头的过渡圆角经过优化，能够承受做功行程的冲击载荷与往复惯性力的交变载荷，满足柴油机数千小时的额定工况运行寿命要求。在实际装配场景中，活塞顶部的装配标记、连杆身的朝前标记都做了清晰的结构特征区分，避免装配时方向错误造成的配气相位偏差、偏磨等问题。
