齿轮泵体液压元件结构设计

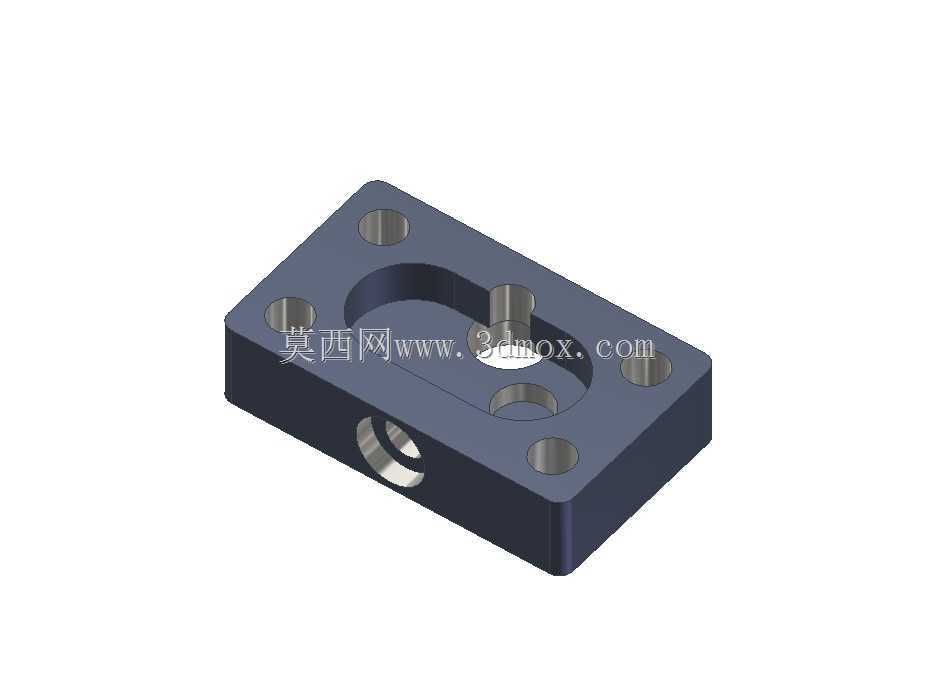

　　在液压传动系统的实际应用场景里，齿轮泵作为动力输出的核心元件，其泵体的结构合理性直接决定整套液压回路的运行稳定性与使用寿命，这类零件的设计需要兼顾密封性能、装配精度、流道顺畅度以及安装适配性多个维度的工程要求。从实际工况来看，齿轮泵体需要容纳一对相互啮合的齿轮，同时为齿轮轴提供可靠的支撑定位，还要构建出密闭的容腔来完成吸油、压油的工作过程，因此泵体的内部型腔轮廓必须和齿轮的齿顶圆轨迹保持精准的间隙配合，间隙过大会导致内泄漏量升高、容积效率下降，间隙过小则容易在齿轮高速运转时出现齿顶刮蹭泵体内壁的问题，引发异常磨损甚至卡滞故障。这款泵体采用整体式块状结构设计，主体为矩形安装基座形态，这种结构相比分体式泵壳拥有更好的结构刚性，

　　在高压工况下不容易出现型腔变形，能够适配中低压到中高压的常规液压系统使用需求，常见于小型机床液压站、工程机械辅助液压回路、农业装备液压系统等场景中。设计过程中首先要确定的是安装边界尺寸，基座上的六个安装孔采用对称分布设计，其中四个角位的通孔用于泵体和端盖的紧固连接，孔位的位置度公差需要严格控制在0.02mm以内，保证两端端盖装配后和齿轮端面的平行度符合要求，避免出现端面泄漏；侧面的贯通孔是主动齿轮轴的伸出位置，这个位置需要预留密封件的安装槽位，设计时要考虑油封的压缩量，既要保证密封效果防止液压油外泄，又不能让油封和轴的配合过紧导致运转阻力过大、油封过早老化。泵体中间的长圆形型腔是齿轮的安装容腔，

　　型腔的深度尺寸需要和齿轮的宽度精准匹配，同时型腔两端的平面需要保证较高的平面度与表面粗糙度，和端盖贴合后才能形成可靠的端面密封；型腔侧面的流道开孔需要和吸油口、压油口的位置精准对应，流道的过渡位置要做圆弧处理，避免出现直角死角导致油液流动时产生湍流、噪音增大，同时降低油液的流动阻力，提升泵的吸油能力，避免高转速下出现吸空、气蚀的问题。从安装适配的角度来说，这款泵体的底部安装面做了平面精加工处理，可以直接固定在液压站的安装支架或者阀块表面，侧面的油口采用标准的管螺纹接口，能够和常规的液压管路接头直接适配，不需要额外做转接结构，降低现场装配的复杂度。在结构细节设计上，泵体的各个棱边都做了倒角处理，既可以去除加工过程中产生的毛刺，

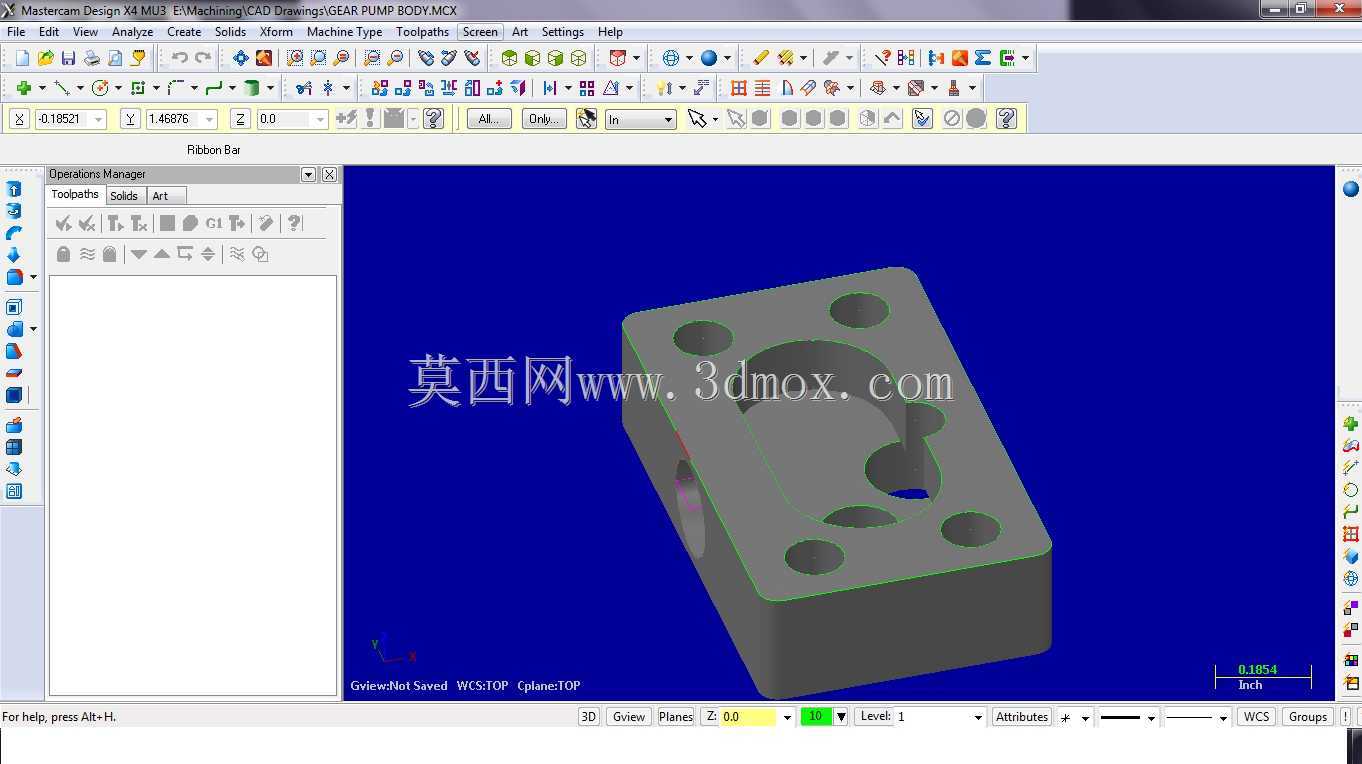

　　避免装配时划伤密封件或者操作人员，也能够减少零件的应力集中，在承受液压系统的周期性压力冲击时，不容易在棱角位置出现应力开裂的问题。考虑到齿轮泵运转过程中会产生一定的热量，泵体的块状结构本身拥有较大的散热表面积，不需要额外加装散热结构就能够满足常规工况下的散热需求，维持液压油在合理的工作温度区间。在建模过程中，需要重点关注各个配合面的尺寸公差、形位公差的标注逻辑，比如安装孔的同轴度、型腔和轴孔的位置度、密封槽的尺寸精度，这些参数都是实际加工过程中直接影响零件成品合格率的关键要素；同时建模时要考虑加工工艺的可行性，比如型腔的加工可以采用铣削成型，各个孔位采用钻、铰工艺完成，避免出现无法加工的倒扣结构或者特殊结构，减少后续加工的工艺成本。这类泵体在实际选型替换时，只需要核对安装孔的中心距尺寸、轴伸的直径与位置、油口的通径与位置，就能够直接替换同规格的齿轮泵泵体零件，不需要对原有液压系统的安装结构做改动，维修替换的便利性较高。在实际使用过程中，泵体的材质通常会选用灰铸铁或者铝合金，灰铸铁材质的耐磨性更好、刚性更强，适合压力稍高的工况，铝合金材质的重量更轻、散热性能更好，适合对设备重量有要求的移动类液压设备场景，不同材质的选择只需要调整对应的强度校核参数，整体结构设计不需要做大幅改动。
